Wärmeübertragung: Wärmeleitung - Temperaturvorgabe am Stabanfang und -ende

Kursangebot | Wärmeübertragung: Wärmeleitung | Temperaturvorgabe am Stabanfang und -ende

Wärmeübertragung: Wärmeleitung

Temperaturvorgabe am Stabanfang und -ende

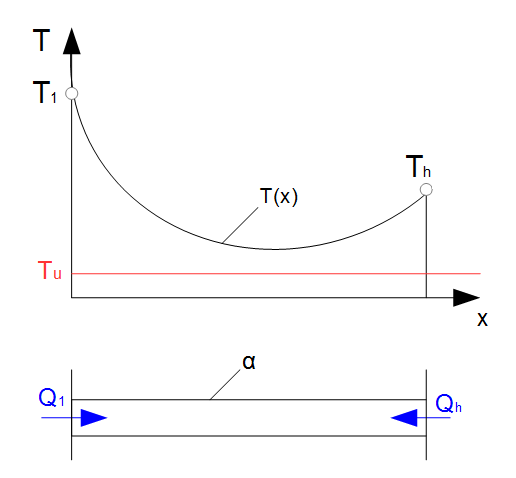

Wird für einen Stab die Temperatur nicht nur am Stabanfang konstant gehalten, sondern ebenfalls am Stabende, so ergibt sich der Temperaturverlauf wie folgt (auf die Herleitung sei verzichtet):

Methode

$T(x) = T_u + (T_1 – T_u) \cdot \frac{sinh(h-x)}{sinh(mh)} + (T_2 – T_u) \cdot \frac{sinh(mx)}{sinh(mh)}$


Der Wärmestrom, welcher zwischen Stabanfang und Stabende über die Mantelfläche an die Umgebung abgegeben wird ergibt sich dann zu:

Methode

$\dot{Q} = \lambda \cdot A \cdot m \cdot (T_1 – T_u) \cdot [1 + \frac{T_h – T_u}{T_1 – T_u}] \cdot \frac{cosh(mh) – 1}{sinh (mh)}$
