ingenieurkurse
online lernen

Besser lernen mit Online-Kursen

NEU! Jetzt online lernen:
Werkstofftechnik 1
Den Kurs kaufen für:
einmalig 39,00 €
Zur Kasse
Werkstoffprüfung > Mechanische Werkstoffprüfung:

Kriech- oder Zeitstandversuch

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Wird ein Werkstoff einer bestimmten Temperatur ausgesetzt, entsteht eine Spannung, unter welcher ein Kriechen [plastische Verformung] im Zeitverlauf zum Erliegen kommt. Diesen Wert nennt man Dauerstandfestigkeit. Wird dieser Wert überschritten, kommt es zum Bauteilversagen infolge eines Bruchs. Da dieser Wert selbst in sehr langandauernden Versuchen nicht zu ermitteln ist, bestimmt man hingegen die Zeitstandfestigkeit oder die DVM-Kriechgrenze

Der Zeitstandversuch ermittelt das Festigkeitsverhalten eines Werkstoffs bei ruhender Beanspruchung und bei Temperaturen, die die Festigkeit infolge der Beanspruchungsdauer beeinflussen. Man unterscheidet hierbei zwischen

Kurzzeitversuchen ca  < 1000 Std.

Langzeitversuchen ca > 100 Std.

Der Bereich zwischen Kurzzeit- und Langzeitversuchen ist fließend.

Merke

Die Zeitstandfestigkeit beschreibt die ruhende Spannung, die nach einer gewissen Belastungszeit das Bauteilversagen zur Folge hat.

Das Kriechen beschreibt die plastische Weiterverformung unter einer ruhenden Last

Zeitstandkriechgrenze

Unter der Zeitstandkriechgrenze versteht man die  ruhende Spannung unter der bei einer bestimmten Temperatur und einer bestimmten Belastungsdauer ein gewisser Kriechbetrag erreicht wird.

Versuchsablauf

Zeitstandversuch

Wie beim Zugversuch wird ein Probenstab in eine Prüfmaschine eingespannt und mit einer konstanten Zugkraft F belastet. Zusätzlich wird der Probenstab einer konstanten Temperatur T ausgesetzt. Dieser Versuch wird mehrfach mit unterschiedlichen Spannungen, aber einer immer konstanten Temperatur durchgeführt. Zwischen Versuchsbeginn und Versuchsende werden in kontinuierlichen Zeitabständen die plastischen Dehnungen, sowie die Zeitbruchdehnung und die Zeitbrucheinschnürung gemessen. Alle gemessenen Werte können anschließend in ein Zeitstandschaubild übertragen werden:

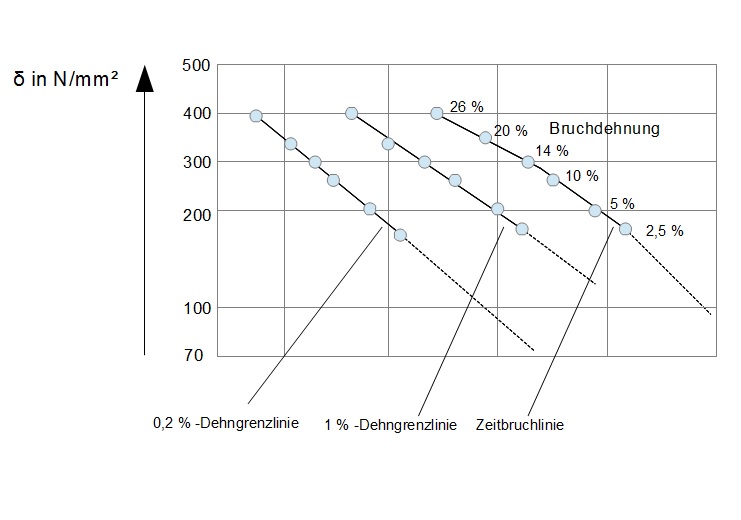

Zeitstandschaubild
Zeitstandschaubild

Kriechversuch

Der Ablauf entspricht dem Zeitstandversuch. Im Kriechversuch kann die Kriechdehnung aus der Änderung der Länge im Zeitpunkt $ t$  in Bezug auf die Ausgangslänge in $ t_0 $ errechnet werden.

Methode

$\epsilon_{tot} (t) = \frac{L(t) - L_0}{L_0} \cdot 100 \text{%} = \epsilon_{e } + \epsilon_{p } $

Misst man diese Änderungen kontinuierlich zu verschiedenen Zeitpunkten, erhält man eine Reihe von Werten, die sich in einem Diagramm als Kriechkurve darstellen lassen.

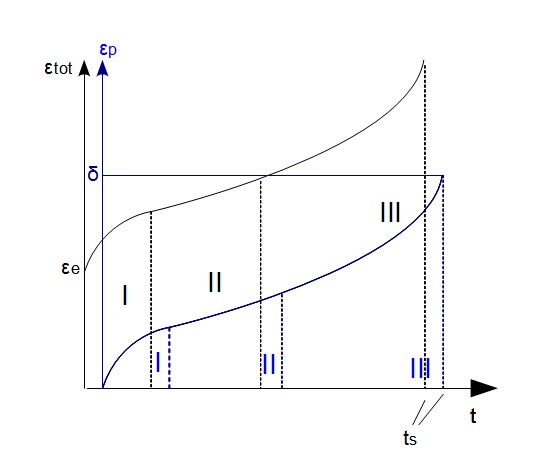

Kriechkurve mit Kriechbereichen
Kriechkurve mit Kriechbereichen

Der Skizze ist zu entnehmen, dass die Kurve in drei Bereiche unterteilt ist:

I = Primärkriechbereich

II = Sekundärkriechbereich

III = Tertiärkriechbereich

Ist der Zeitpunkt $ t_s = t_B $ erreicht, endet die Kurve infolge des Bruchs. Der entsprechende letzte Punkt auf der Kurve entspricht somit der Kriechbruchdehnung

Multiple-Choice
Wie viele Kriechbereiche lassen sich grafisch unterscheiden?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.

Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Kriech- oder Zeitstandversuch ist Teil eines interaktiven Online-Kurses zum Thema Werkstofftechnik 1.

Jan Morthorst verfügt über langjährige Erfahrung auf diesem Themengebiet.
Vorstellung des Online-Kurses Werkstofftechnik 1Werkstofftechnik 1
Dieser Inhalt ist Bestandteil des Online-Kurses

Werkstofftechnik 1

Ingenieurkurse (ingenieurkurse.de)
Diese Themen werden im Kurs behandelt:

[Bitte auf Kapitelüberschriften klicken, um Unterthemen anzuzeigen]

  • Kurs: Werkstofftechnik 1
    • Einleitung zu Kurs: Werkstofftechnik 1
  • Einführung in die Werkstofftechnik
    • Begriff der Werkstofftechnik
    • Werkstoffhauptgruppen
      • Einleitung zu Werkstoffhauptgruppen
      • Metalle
      • Keramik
      • Polymere
      • Verbundwerkstoffe
      • Halbleiter
    • Gitterstrukturen
    • Gefüge und Schliffbild
    • Werkstoffeigenschaften
    • Werkstoffauswahl
  • Werkstoffprüfung
    • Zerstörungsfreie Werkstoffprüfung
      • Einleitung zu Zerstörungsfreie Werkstoffprüfung
      • Ultraschallverfahren
        • Einleitung zu Ultraschallverfahren
        • Durchschallungsverfahren
        • Impuls-Echo-Verfahren
        • Bild- und Rekonstruktionsverfahren
        • Laufzeitverfahren
        • Schallemissionsverfahren
      • Eindringverfahren
      • Wirbelstromverfahren
    • Mechanische Werkstoffprüfung
      • Zugversuch
        • Einleitung zu Zugversuch
        • Spannungs-Dehnungs-Diagramm
        • Hookesches Gesetz
        • Brucharten
      • Härteprüfung
        • Einleitung zu Härteprüfung
        • Brinell
        • Vickers
        • Rockwell
      • Kriech- oder Zeitstandversuch
      • Kerbschlagbiegeversuche
      • Risszähigkeitsversuche
  • Metallographie
    • Grundbegriffe
    • Aufbau der Elektronenhülle
      • Einleitung zu Aufbau der Elektronenhülle
      • Quantentheorie
    • Periodensystem der Elemente
    • Atomare Bindungen
      • Einleitung zu Atomare Bindungen
      • Ionenbindungen
        • Eigenschaft und Koordinationszahl einer Ionenbindung
      • Kovalente Bindungen
        • Eigenschaft und Koordinationszahl einer kovalenten Bindung
      • Metallbindungen
        • Eigenschaft, Koordinationszahl und Verformungsvermögen von Metallbindungen
      • Sekundäre Bindungen
        • Wasserstoffbrückenbindung
        • Van der Waals'sche Bindung
  • Aufbau fester Phasen
    • Grundlagen
    • Kristallsysteme
      • Kubische Gitter
      • Tetragonale Gitter
      • Orthorhombische Gitter
      • Monokline Gitter
      • Trikline Gitter
      • Hexagonale Gitter
      • Zusammenfassung der Bravais-Gitter nach Pearson
      • Gittereigenschaften
        • Bestimmung von Gitterrichtungen
        • Miller'sche Indizes, Bestimmung von Gitterebenen
        • Sonderfall: Richtungen und Ebenen im hexagonalen Gitter
        • Gitterstörungen
          • Einleitung zu Gitterstörungen
          • Nulldimensionale Gitterstörungen
          • Eindimensionale Gitterstörungen
          • Zweidimensionale Gitterstörungen
          • Dreidimensionale Gitterstörungen
  • Mechanische Eigenschaften
    • Verformung
      • Einleitung zu Verformung
      • Reversible Verformung
      • Irreversible Verformung
      • Bruch
        • Einleitung zu Bruch
        • Spaltbruch
        • Scherbruch
        • Dauerbruch
    • Festigkeitssteigerung
      • Einleitung zu Festigkeitssteigerung
      • Reduzierung der Versetzungsdichte
      • Erzeugung kleinster Korngrößen
      • Teilcheneinlagerung
        • Einleitung zu Teilcheneinlagerung
        • Schneiden von Teilchen
        • Schneiden von Teilchen unter Paarbildung
        • Orowan-Mechanismus
  • Aufbau mehrphasiger Stoffe
    • Mischphasen
    • Phasengemische
    • Heterogene Gleichgewichte
    • Metastabile Gleichgewichte
    • Phasendiagramme
  • Wärmebehandlung
    • Diffusion
      • Einleitung zu Diffusion
      • Diffusion bei chemisch homogenen und inhomogenen Systemen
      • Mechanismen für einen Platzwechsel
    • Martensitische Umwandlung
    • Rückbildung der Festkörperstruktur
      • Einleitung zu Rückbildung der Festkörperstruktur
      • Kristallerholung
      • Rekristallisation
      • Kornwachstum
  • 85
  • 4
  • 202
  • 95
einmalig 39,00
umsatzsteuerbefreit gem. § 4 Nr. 21 a bb) UStG
Online-Kurs Top AngebotTrusted Shop

Unsere Nutzer sagen:

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 23.07.2016:
    "Top"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 19.02.2016:
    "Für mich alle relevanten Themen enthalten. Danke!"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 02.02.2016:
    "Es ist alles soweit gut bis jetzt."

NEU! Sichere dir jetzt die perfekte Prüfungsvorbereitung und spare 10% bei deiner Kursbuchung!

10% Coupon: lernen10

Zu den Online-Kursen
