Gerade bei Baugruppenzeichnungen wird als Besonderheit oftmals eine so genannte Explosionszeichnung erstellt.

Eine Explosionszeichnung ist eine Art der Darstellung bei Zeichnungen und Grafiken, die einen komplexen Gegenstand in seine Einzelteile zerlegt zeigt. Dabei wird in der Regel eine perspektivische Darstellung genutzt.  Die Einzelteile oder Bauteile werden bei einer Explosionszeichnung räumlich voneinander getrennt. Dies bedeutet, dass die Bauteile so dargestellt werden als flögen sie nach einer Explosion auseinander.

Bei dieser Darstellungsweise wird das Wechselverhältnis des Ganzen zu seinen Teilen sowie deren Lage zueinander verdeutlicht. Außerdem besteht die Möglichkeit verdeckte Bauteile trotzdem darzustellen, so dass deren Position besser erkannt werden kann.

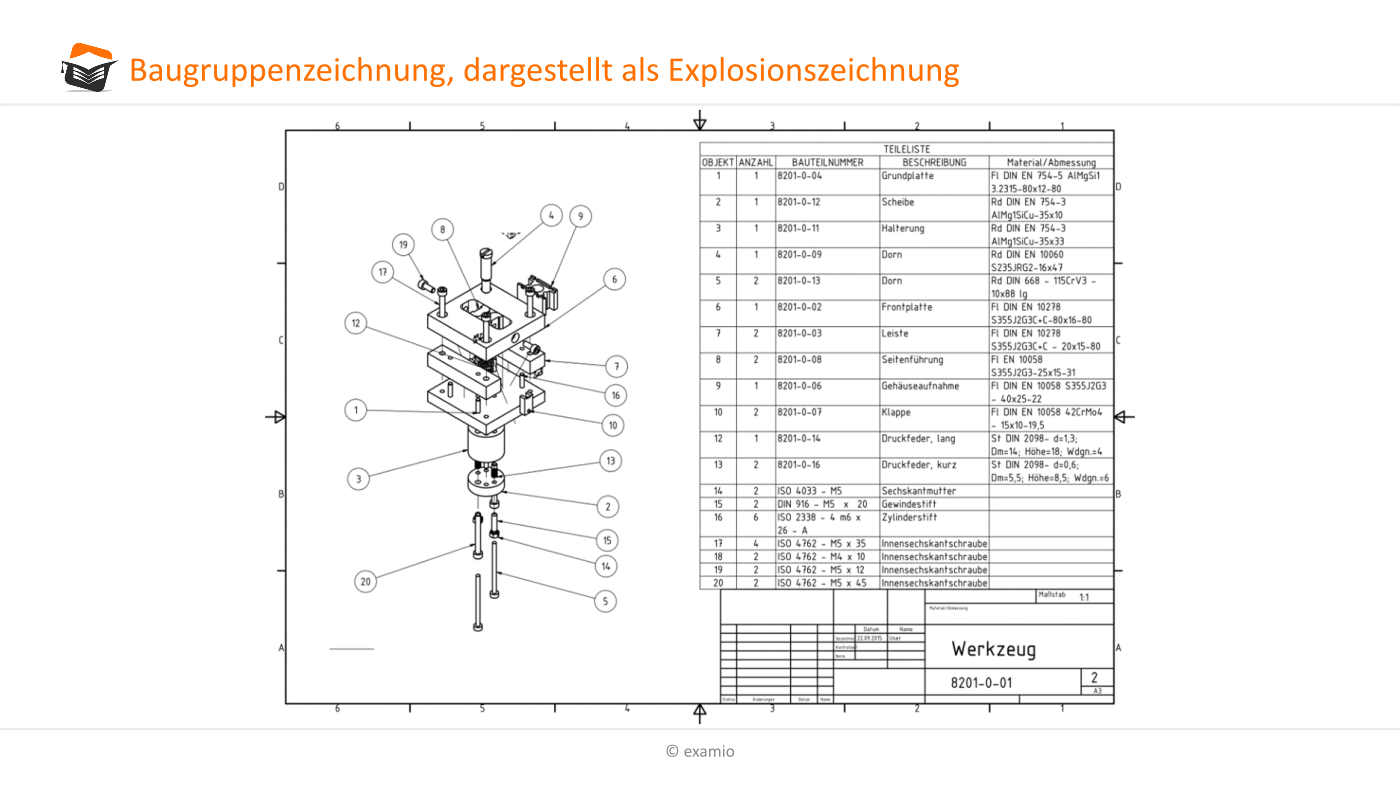

Baugruppenzeichnung, dargestellt als Explosionszeichnung
