Technische Darstellungen - Bauwesen

Abgehängte Decken

Mit abgehängten Decken kann man gestalterisch sehr viel erreichen; die Darstellung in einem Grundriss ist jedoch mitunter etwas schwierig nachvollziehbar.

Eine weitere Besonderheit ist deshalb die Darstellung abgehängter Decken in einem Grundriss, in dem (zumindest Grundriss Typ A) diese Decken ja eigentlich überhaupt nicht sichtbar sind.

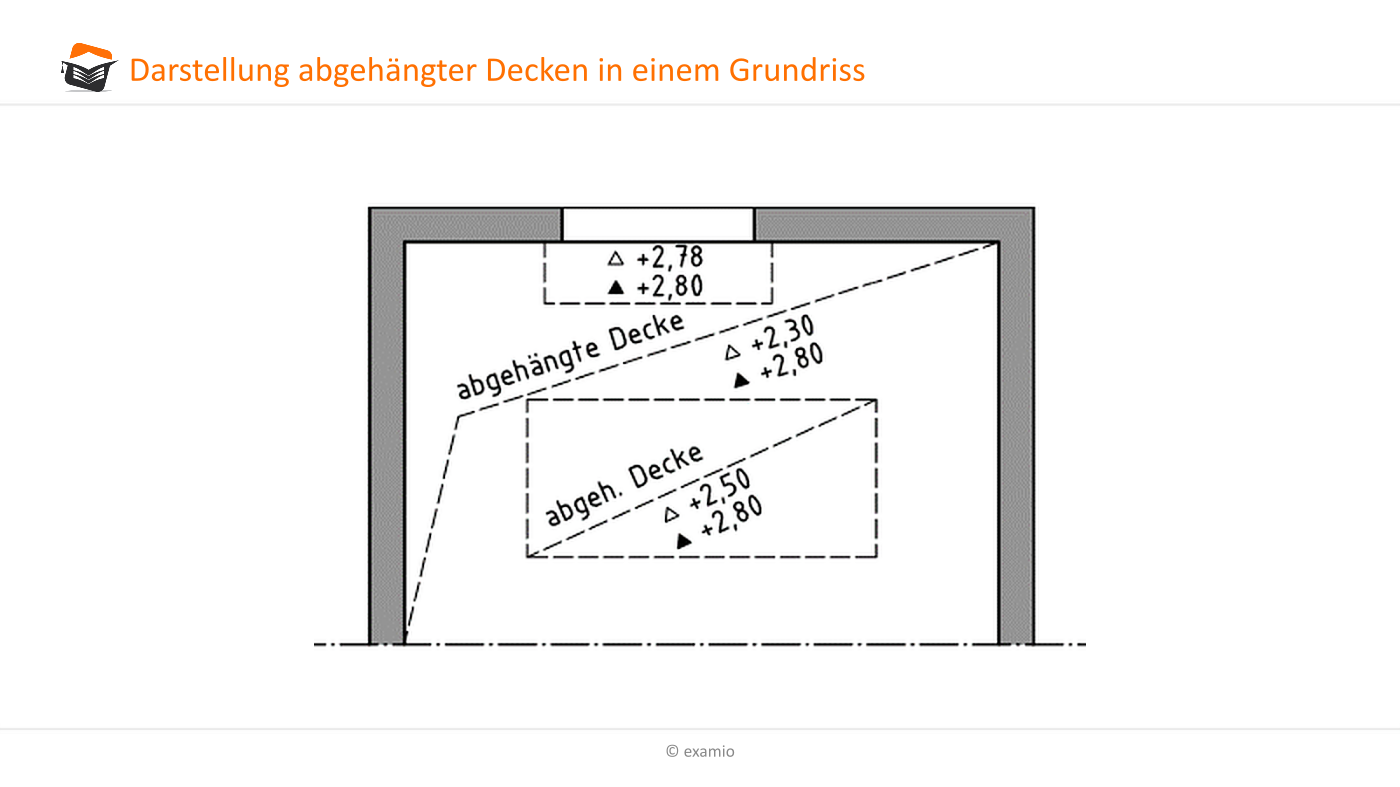

Abgehängte Decken werden deshalb im Grundriss mit einer Strichlinie gekennzeichnet, welche die Deckenfläche diagonal durchquert. Diese diagonale Linie kann auch abgeknickt dargestellt werden, wenn weitere Einbauten die Geradlinigkeit unterbrechen würden.

Diese gestrichelte Linie sollte die Kennzeichnung „abgehängte Decke“ erhalten; außerdem sind die Höhenangaben der Deckenunterseite sowohl bezogen auf Roh- und/oder Fertigfußboden anzugeben.

Interessant bei dieser Darstellung ist es dabei, dass man zwar die Dicke des Fertigfußbodens aus den Kennzeichnungen entnehmen kann, die Dicke der abgehängten Decke jedoch nicht.

abgehaengte Decke
