Viele Bauzeichnungen kommen ohne zusätzliche Hinweise zu den in der Zeichnung enthaltenen bautechnischen Objekten aus, da vieles in den Bauzeichnungen auch selbsterklärend dargestellt wird.
Doch kann es sein, dass z.B. bei Bewehrungs- oder auch Schalplänen viele zusätzliche bautechnische Objekte enthalten sind, auf die der Bautechniker gern noch einmal explizit hinweisen möchte.

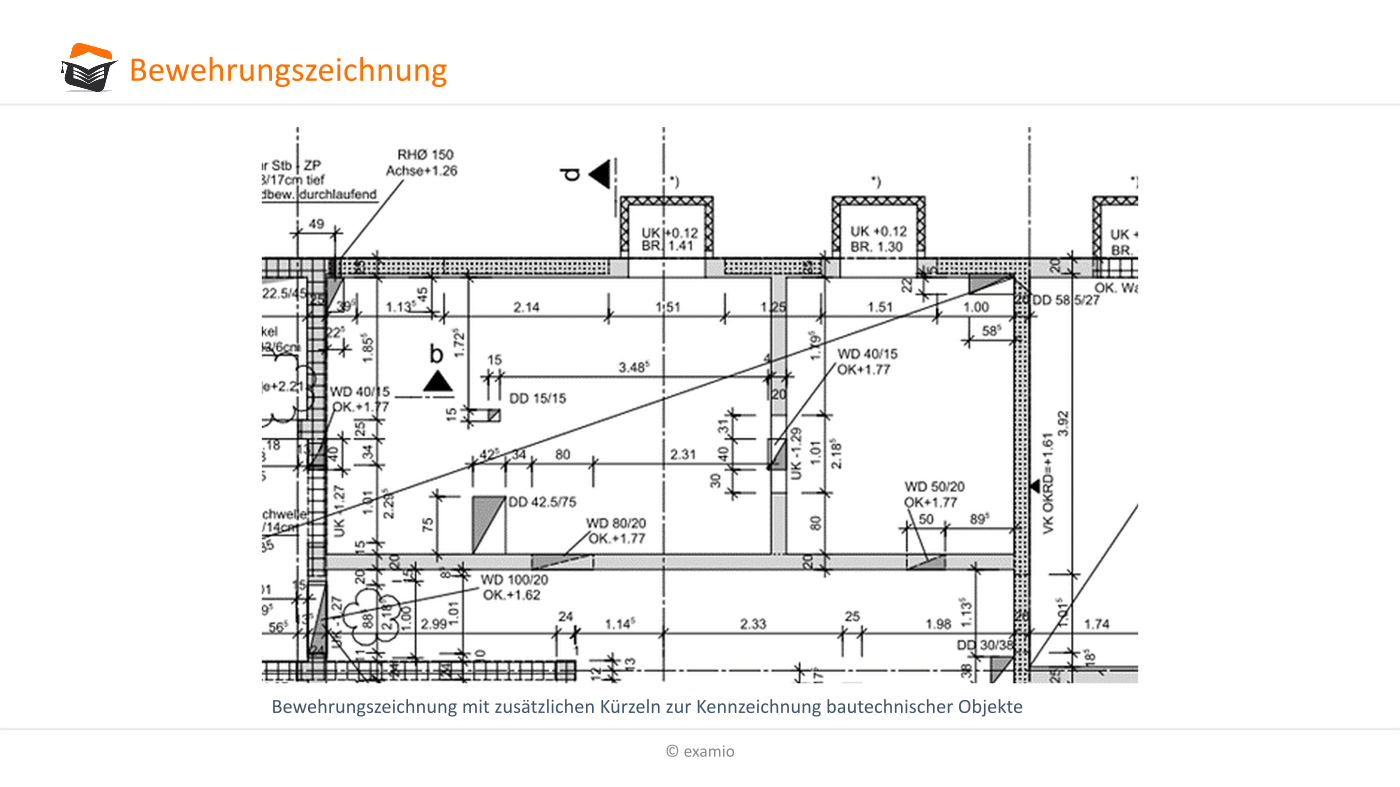

Schauen wir uns z.B. den nachfolgenden Ausschnitt aus der uns bereits bekannten Bewehrungszeichnung nochmals etwas genauer an (Abb.48):
Ihr seht hier Kürzel wie DD, WD oder auch OK, BR oder UK.
Es existiert dazu ein Kürzelverzeichnis, das wie ein „Geheimcode“ genutzt werden kann. In der folgenden Tabelle sollen nur die wichtigsten Kürzel einmal zusammengestellt werden:
Kürzel | Bedeutung in einer Bauzeichnung | Kürzel | Bedeutung in einer Bauzeichnung |
AB | Ausgussbecken, Abluft | DG | Dachgeschoss |
AM | Abmauerung | FeT | Terazzo-Estrich |
Ar | Abstellraum | FIH | Firsthöhe |
BA | Bodenaussparung, Bodenablauf | FHzg | Fernheizung |
BD | Bogendach | DD | Deckendurchbruch |
Bpl | Bodenplatte | WD | Wanddurchbruch |
BRH | Brüstungshöhe | FBH | Fußbodenheizung |
BW | Badewanne, Brandwand | UK | Unterkante, Unterkonstruktion |
DA | Deckenaussparung, Deckenauslass | OK | Oberkante |
DF | Dehnungsfuge |
