Nordpfeil weitere symbolhafte Darstellungen

Der Nordpfeil bezeichnet einen Pfeil, der zum geografischen Nordpol weist, und zum Einnorden einer Karte oder eines Planes verwendet werden kann. Er orientiert das Bild der Karte in Bezug auf die Haupthimmelsrichtungen.

Nordpfeile sollten insbesondere bei Lageplänen auf dem Zeichenblatt eindeutig und in der korrekten Himmelsrichtung eingezeichnet werden.

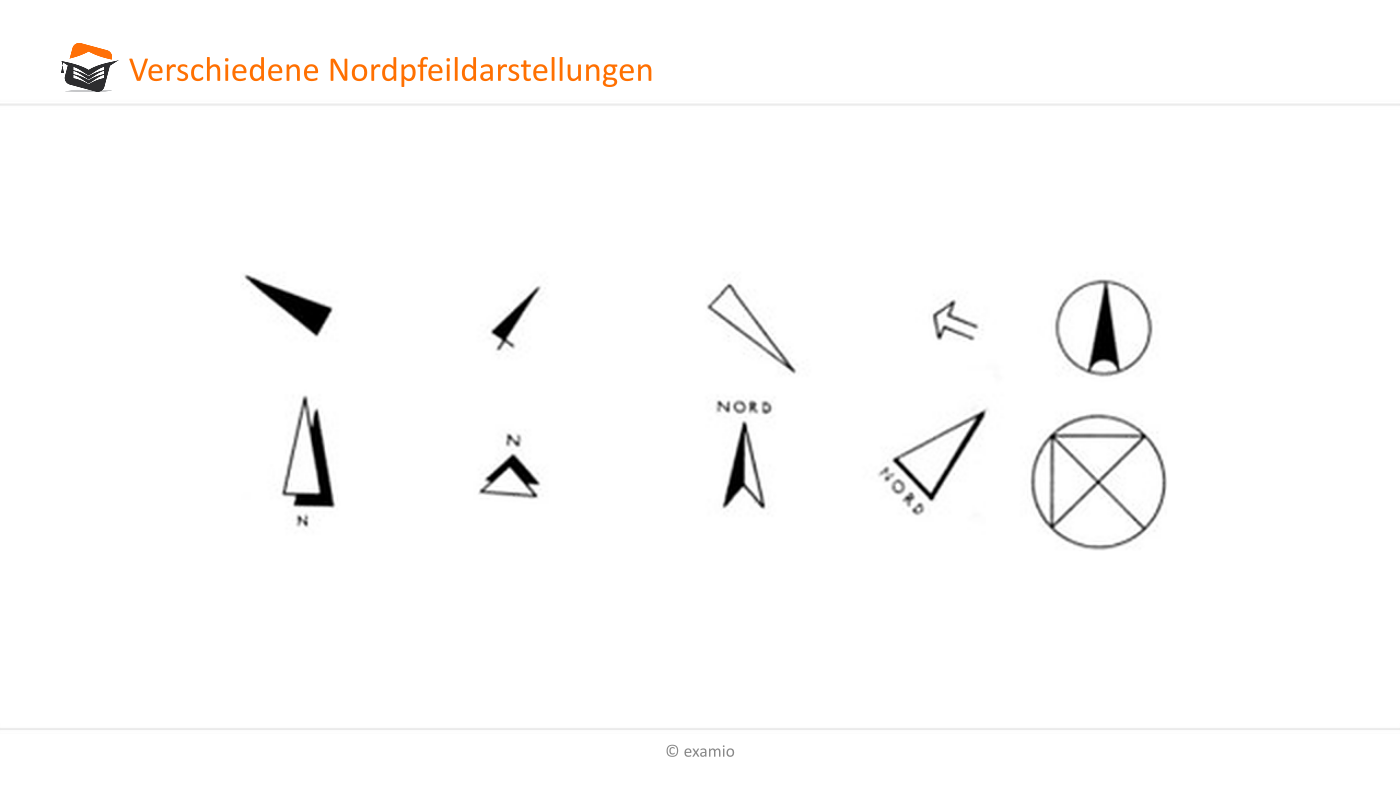

Verschiedene Nordpfeile sind in der nachfolgenden Abbildung zusammengestellt worden. Interessanterweise ist die Darstellung der Nordpfeile nicht genormt:

Weitere symbolhafte Darstellungen

Viele symbolische Darstellungen wurden bereits benannt. Es existieren jedoch noch weitere logoähnliche Darstellungen, die in Bauzeichnungen Verwendung finden können und deshalb nachfolgend erwähnt werden sollen:

	Position
	Richtung
	Höhenangabe Unterfläche/Oberfläche Rohkonstruktion (siehe auch Abschnitt  5.3.4)
	Höhenangabe Unterfläche/Oberfläche Fertigkonstruktionn (siehe auch Abschnitt  5.3.4)
⌶	Darstellung von Metall
⊗⊠	Einsteigeschacht/Schachtdeckel (+ Zusatzbuchstabe) A = Abwasseranlage, F = Fernmeldeanlage, H = Heizungsanlage, FH = Fernheizleitung, E = Elektrizitätsversorgung, G = Gasversorgung, FG = Ferngasversorgung, W = Trink- und Nutzwasserversorgung, FÖ = Fernölleitung)
	Abdichtung
	Dichtstoff
	Dämmstoff
