Im Rahmen der Steuerungstechnik kommen vor allem Steuerungseinrichtungen zum Einsatz, deren Eingangsgrößen und Ausgangsgrößen lediglich jeweils zwei Werte annehmen können.

  • In der Stromversorgung wären dies beispielsweise bei der Stabilität des Stromnetzes 50Hz $\leftrightarrow$ $\not{50hz}$ .

  • In der Elektrotechnik beispielsweise 0V $\leftrightarrow$ 24V.

  • In der Computersprache beispielsweise Binärcode 0 $\leftrightarrow$1.

  • In der Maschinenlehre beispielsweise Durchsatzpumpe eingeschaltet $\leftrightarrow$ ausgeschaltet.

Derartige Steuerungseinrichtungen werden in den meisten Fällen durch eine Speicherprogrammierbare Steuerung, kurz SPS, realisiert. Dies sind Microrechnersysteme, die speziell einer entsprechenden Situation modular zusammengestellt sind.

Typische Module sind:

  • Eingabe,
  • Ausgabe,
  • Zeitglieder,
  • Zähler sowie
  • Zentraleinheit und weitere.

Um dieses Thema einfacher zu verstehen, stellen wir Ihnen nun ein Beispiel vor, bei dem eine Garage mittels Fernbedienung geöffnet werden soll.

Beispiel

Familie Schulz hat sich ein elektrisches Garagentor [G] in ihre Garage installieren lassen, dass sich mit einer Fernbedienung öffnen lässt. Nach einem Zeitraum von 3 min. schließt das Garagentor wieder automatisch. Sowohl Herr, als auch Frau Schulz besitzen jeweils eine Fernbedienung $ F_1 $ und $ F_2 $. So wie das Garagentor nur die Zustände geöffnet und nicht geöffnet annehmen kann, besitzen die Fernbedienungen auch nur die Zustände betätigt oder nicht betätigt. Die Steuereinrichtung (SPS) verknüpft diese zweiwertigen Größen nun so miteinander, dass bei der Betätigung von $ F_1 $ oder $ F_2 $ die Tür geöffnet wird. Der Zeitraum in der die Tür geöffnet bleibt, kann durch ein Zeitglied im SPS eingestellt werden.

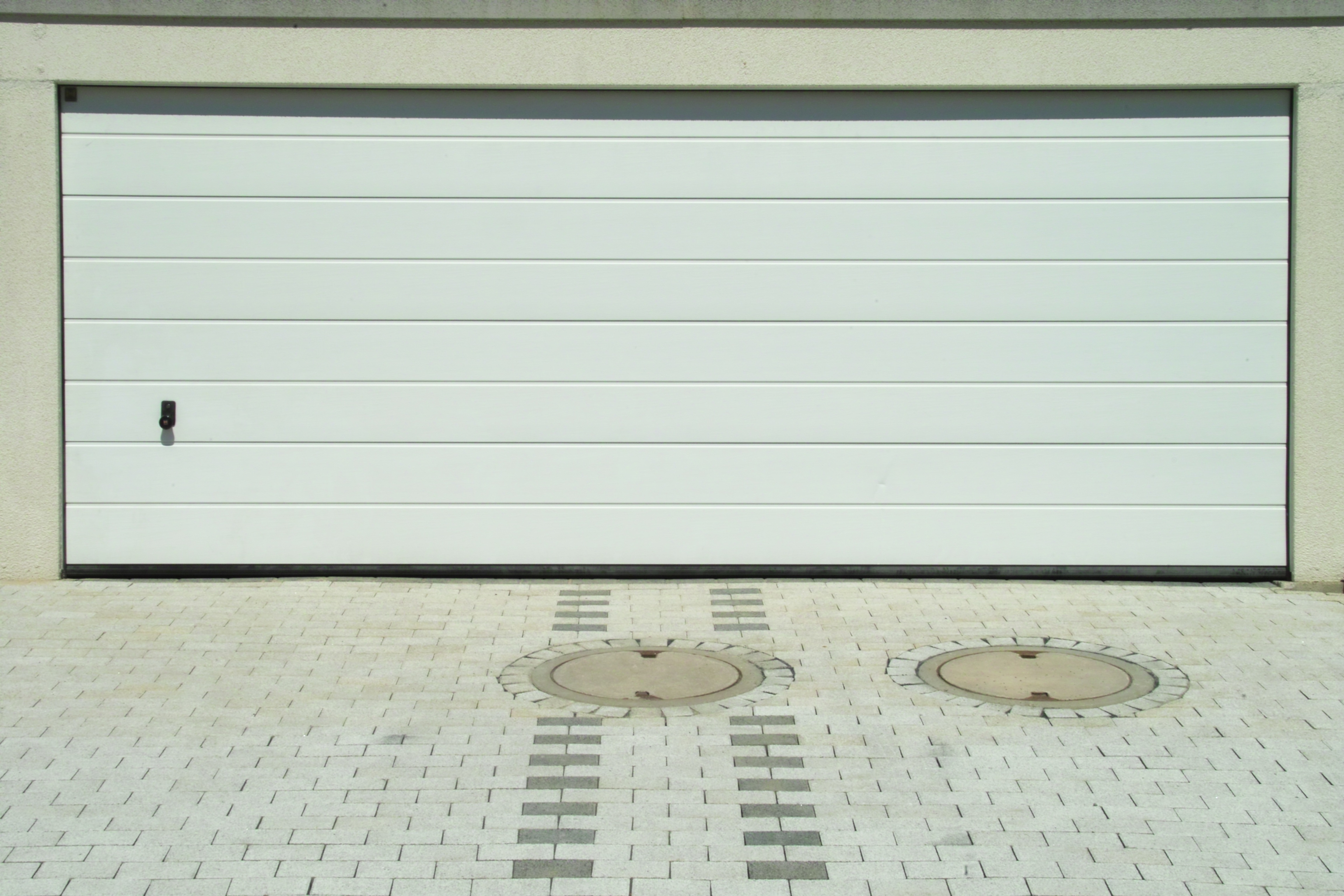

Garagentor
Garagentor der Familie Schulz

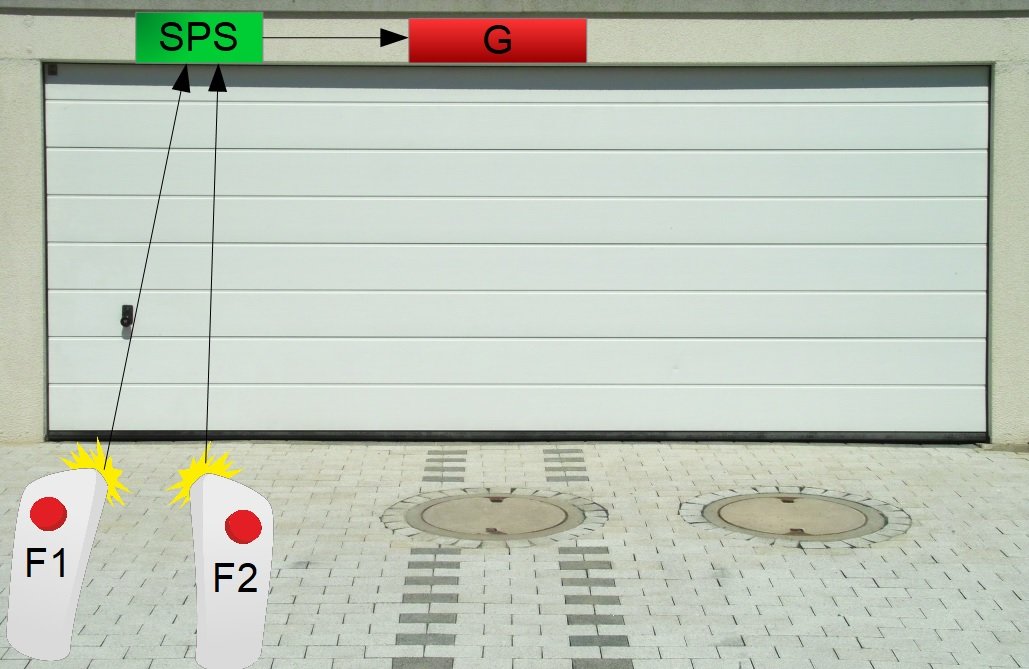

Öffnen eines Garagentors mit Fernbedienung
Öffnen eines Garagentors mit Fernbedienung

Merke

Im Gegensatz zum vorherigen Beispiel mit der Steuerungswarte ist die Steuerung der Garage auf elektrische Hilfsenergie angewiesen.
