Fahrzeugtechnik - Fahrzeugteile nach Baugruppen

Kursangebot | Fahrzeugtechnik | Fahrzeugteile nach Baugruppen

Fahrzeugtechnik

Fahrzeugteile nach Baugruppen

Inhaltsverzeichnis

Je nach Sichtweise kann man die einzelnen Fahrzeugteile in Baugruppen zusammenfassen oder das Gesamtfahrzeug in Baugruppen zerlegen. Wir werden hier und in späteren Kursabschnitten zwischen den Baugruppen

  • Karosserie
  • Antrieb und
  • Fahrwerk

unterscheiden. Eine vierte Baugruppe, die Elektrik und Elektronik, wurde in die anderen Baugruppen integriert.

Merke

Hier klicken zum Ausklappen Es gibt auch Fahrzeugteile wie die Pedalerie, die nicht eindeutig einer Baugruppe zugewiesen werden können.

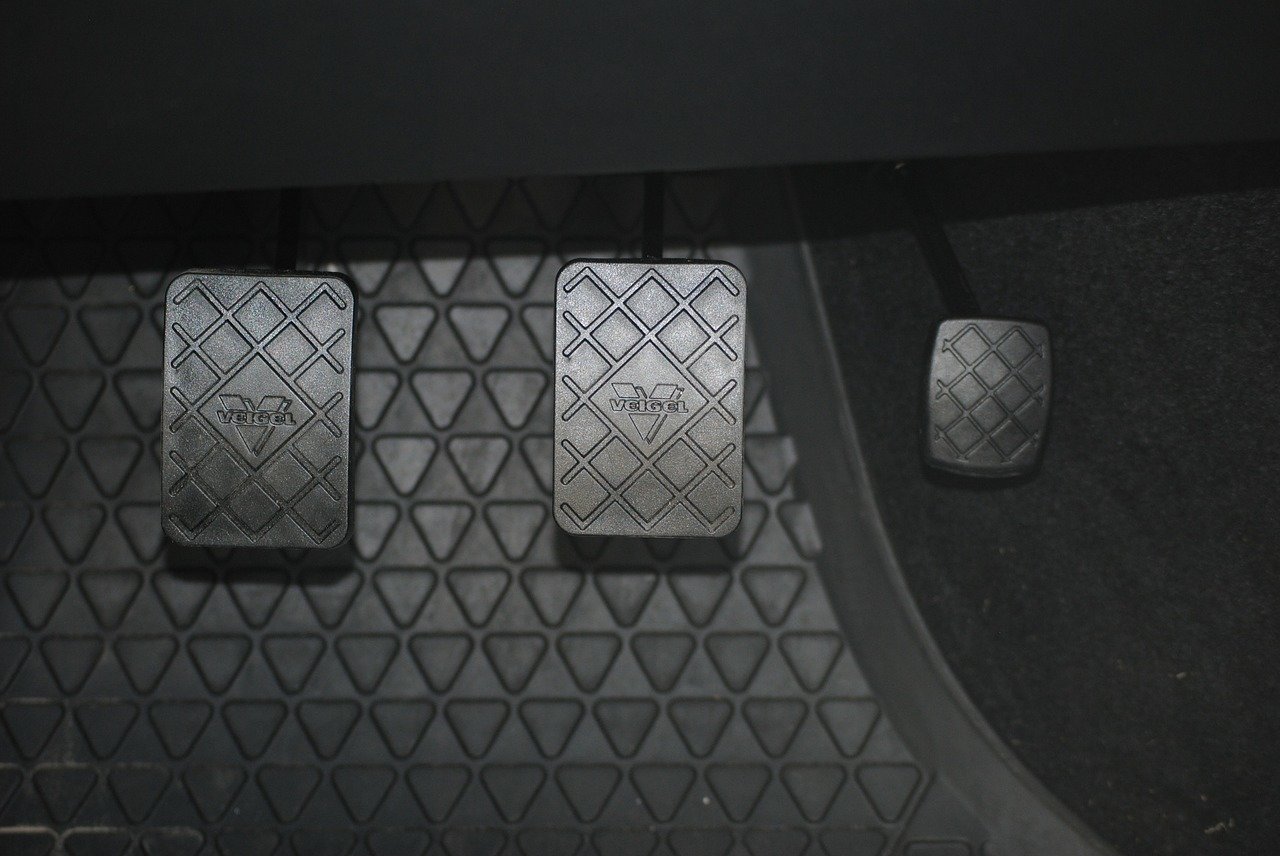

Pedalerie
Pedalerie

Für die verschiedenen Fahrzeugteile haben wir nachfolgend eine Zuteilung vorgenommen:

Karosserie:

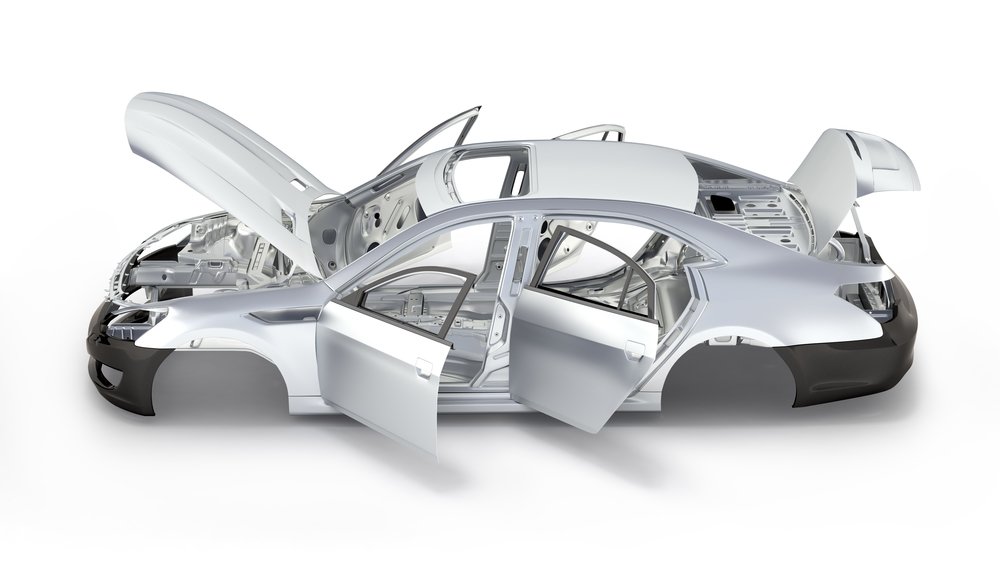

Karosserie
Karosserie



Merke

Hier klicken zum Ausklappen Die Karosserie macht ca. 50 % des Gesamtgewichts eines Fahrzeugs aus.

Der Karosserie werden folgende Fahrzeugteile zugeordnet:

  • Rohkarosserie $\rightarrow $ mit Türen, Hauben und ggf. Verdeck
  • Verglasung
  • Dichtungen
  • Türschlösser
  • Scheibenwischanlage und Beleuchtungseinrichtungen
  • Zierleisten und Stoßfänger
  • Instrumente
  • Sitze
  • Innenausschlag und Innenverkleidungen
  • Heizung und Klimatisierung
  • Pedalerie
  • Batterie, Elektrik und Elektronik

Antrieb

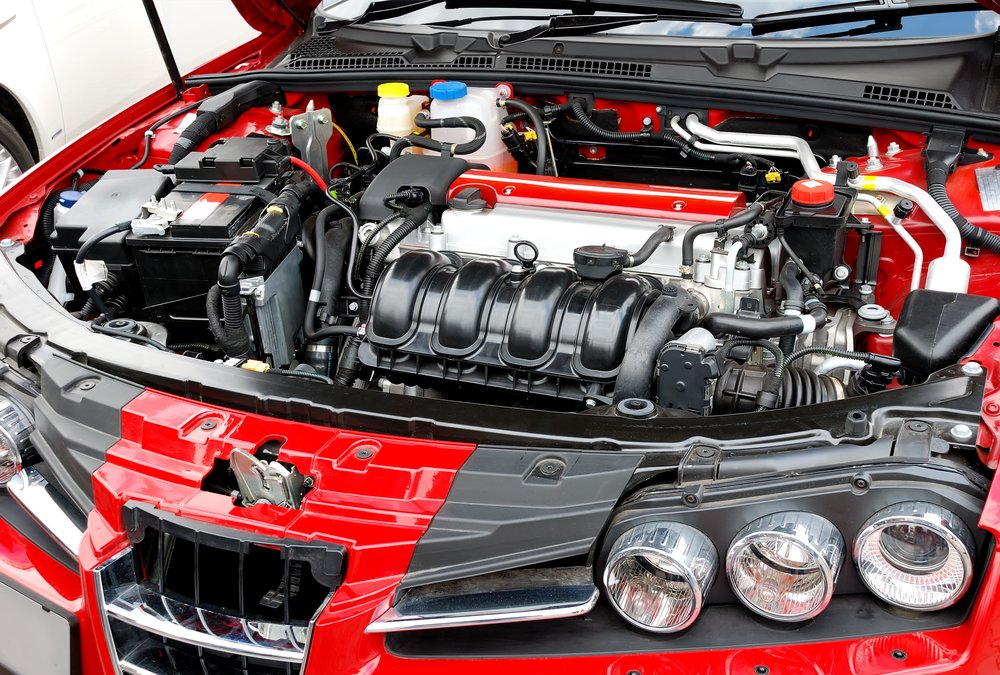

Motorraum eines Pkw
Motorraum eines Pkw



Merke

Hier klicken zum Ausklappen Der Antrieb eines Fahrzeugs macht ca. 30 % des Gesamtgewichts aus.

Dem Antrieb ordnet man folgende Fahrzeugteile zu:

  • Motor mit Ansaugtrakt und Auspufftrakt
  • Motorkühlung
  • Energiespeicher
  • Drehmomentwandler mit Kupplung und Schaltgetriebe
  • Achsgetriebe
  • Elektrik und Elektronik

Fahrwerk

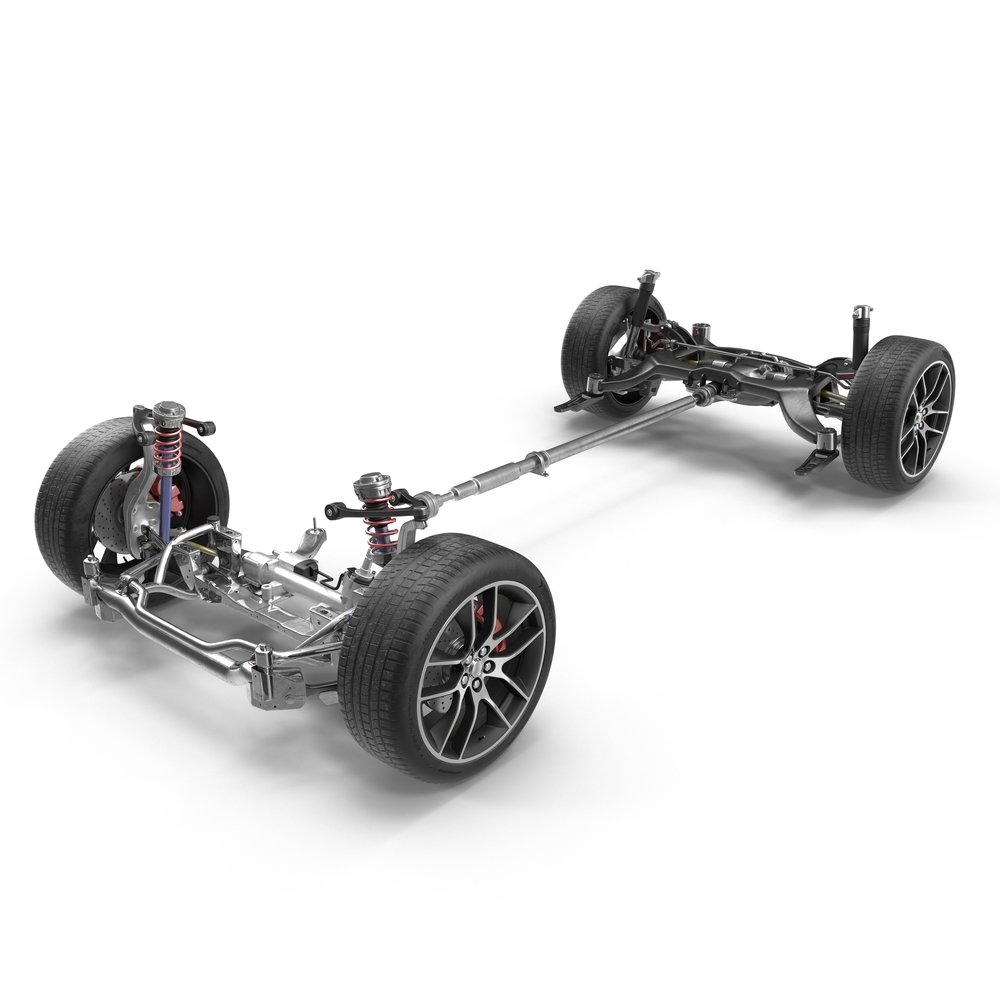

Fahrwerk
Fahrwerk



Merke

Hier klicken zum Ausklappen Das Fahrwerk eines Fahrzeug macht ca. 20 % des Gesamtgewichts aus.

Man ordnet dem Fahrwerk folgenden Teile zu:

  • Lenkung
  • Reifen und Räder
  • Radführung
  • Dämpfer und Federn
  • Bremsanlage
  • Elektrik und Elektronik

Dies sind die Baugruppen inklusive ihrer Bestandteile mit denen wir uns fortlaufend in diesem Kurs befassen werden.
