Trikline Gitter - Basics

 Das trikline Gitter zählt zu den kompliziertesten Gittertypen und besitzt nur eine Erscheinungsform:

  • Einfach triklin/ triklin primitiv [tP]

Die Besonderheit diese Gittertypen liegt in der Geometrie:

$\ a \not= b \not= c \ \ $ unterschiedliche Kantenlängen

$\alpha \not= \beta \not= \gamma \not= 90° \ \ $ unterschiedliche Winkel

Erscheinungsform

Das trikline Gitter besitzt verschieden lange Achsen. Diese Achsen sind gegeneinander geneigt. Es liegen keine Symmetrieelemente vor. Der Begriff triklin selber besagt, alle drei Winkel von 90° verschieden sind.

Merke

Hier klicken zum AusklappenDie Kristallstruktur zeichnet sich durch Flächenpaare aus. Typische Vertreter mit trikliner Gitterstruktur sind: Okenit, Kyanit, Türkis, und Rhodonit.

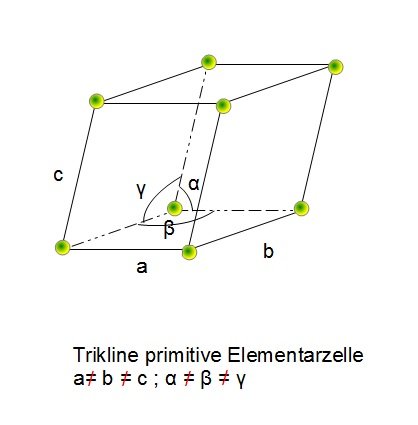

Trikline Elementarzelle
Trikline Elementarzelle
