Aufbau fester Phasen > Kristallsysteme:

Orthorhombische Gitter

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Orthorhombische Gitter finden sich besonders in mineralischen Werkstoffen und haben vier Erscheinungsformen:

  • Einfach orthorhombisch/ orthorhombisch primitiv [oP]
  • orthorhombisch basiszentriert [oB]
  • orthorhombisch raumzentriert/ orthorhombisch innen-zentriert [oI]
  • orthorhombisch flächenzentriert [oF]

Die Gemeinsamkeit aller vier Gittertypen liegt in der Geometrie:

$\ a \not= b \not= c \ \ $ unterschiedliche Kantenlängen

$\alpha = \beta = \gamma = 90° \ \ $ identische Winkel

Erscheinungsform

Das Orthorhombische Gitter besitzt ein rautenförmiges Erscheinungsbild und ist eine weitere Abstraktion vom ursprünglichen kubischen Gitter. Hierbei werden neben der Streckung einer Seite, wie bei tetragonalen Gittern, zusätzlich die quadratischen Grundflächen zu Rechtecken gestreckt. Womit alle drei senkrecht aufeinander stehenden Kantenlängen einen unterschiedlichen Wert aufweisen.

Merke

Neben der bekannten Kristallstruktur der orthorhombischen Prismen, existieren zusätzlich Pyramiden, Doppelpyramiden und Basispinakoide. Typische Vertreter mit orthorhombischer Gitterstruktur sind: Aragonit, Purpurit, Prehnit und Andalusit.

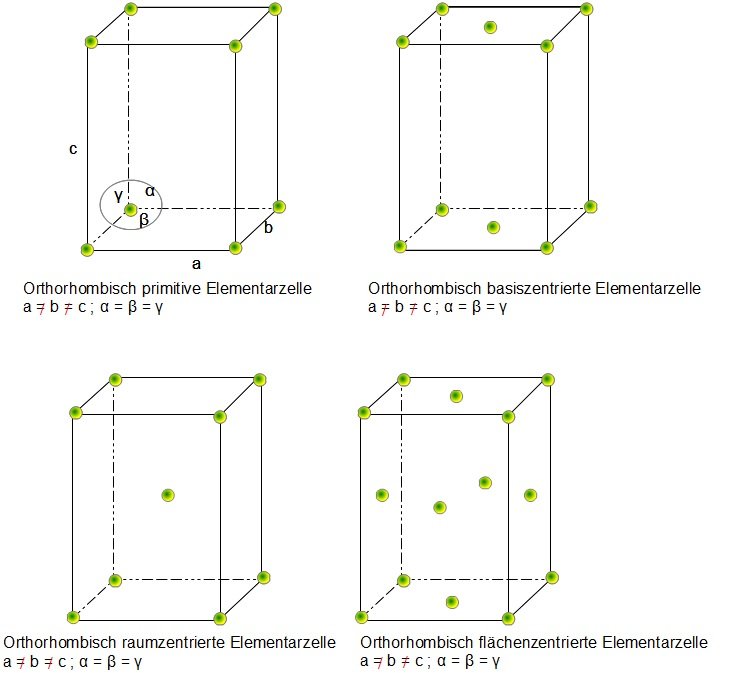

Orthorhombische Elementarzellen
Orthorhombische Elementarzellen
Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Nennen Sie einen der typischen Vertreter mit orthorhombischer Gitterstruktur!

0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.
