Zusammengesetzte Beanspruchungen

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 06.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Dynamik) Gradlinige Bewegung eines Massenpunktes
- Dieses 60-minütige Gratis-Webinar behandelt die geradlinige Bewegung eines Massenpunktes.
[weitere Informationen] [Terminübersicht]

Unterliegt eine Konstruktion mehreren Grundbeanspruchungsarten zur gleichen Zeit, so führt dies infolge einer Überlagerung der einzelnen Beanspruchungen zu einer komplexen und mehrdimensionalen Spannungsverteilung. Da die Thematik nicht ganz einfach ist, befassen wir uns zuerst mit der Beurteilung von mehrachsigen Spannungszuständen in Hinblick auf die Verwendung der Werkstoffgrenzbeanspruchungen, die aus einem einachsigen Spannungszustand ermittelt wurden. Hierbei sollten Sie sich die Begriffe Zugversuch, Torsionsversuch und Biegeversuch merken.

Normalspannungen und Schubspannungen

Fassen wir kurz zusammen. Aus unseren bisherigen Betrachtungen sind zwei Arten von Beanspruchungen bekannt, die an einer Schnittstelle des belasteten Bauteils herrschen:

  • Normalspannungen $\sigma \rightarrow $ Hier steht der Spannungsvektor senkrecht zur Schnittebene. Normalspannungen treten bei Zug-, Druck- und Biegebelastungen auf.
  • Schubspannungen $\tau \rightarrow $ Der Spannungsvektor liegt in der Schnittebene. Schubspannungen entstehen bei Querkräften und Torsion.

Merke

Treten an einem Bauteil mehrere Beanspruchungen aus diesen beiden Grundbeanspruchungsarten auf, so werden diese Spannungen vektoriell addiert.

Spannungsaddition

In der nächsten Abbildung sehen Sie daher einen Stab, der unterschiedlichen Beanspruchungen ausgesetzt ist. Es tritt eine Normalkraft, eine Biegung, eine Querkraft und eine Torsion am Stab auf.

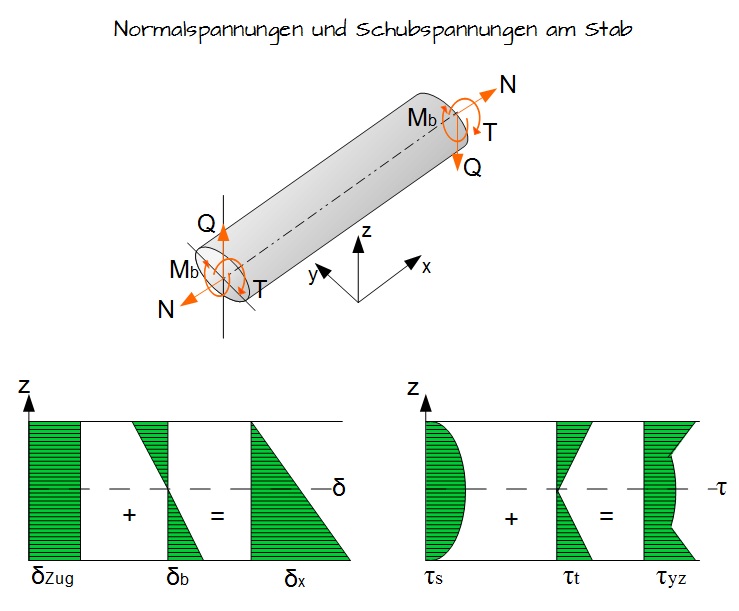

Normalspannungen und Schubspannungen am Stab
Normalspannungen und Schubspannungen am Stab

Unter dem Stab sehen Sie die unterschiedlichen Verteilungen der Spannungen und deren Addition.  Man fasst alle Normalspannungen $\sigma $ und alle Schubspannungen $\tau $ zusammen.

Merke

Durch die Addition der Spannungskomponenten erhält man den Spannungszustand, der schließlich im Spannungstensor $\gamma $ zusammengefasst wird.

Spannungstensor

Der Spannungstensor beinhaltet sowohl alle Normalspannungen, die in x-,y- oder z-Richtung wirken, als auch alle Schubspannungen, die in xy-, xz-, yx-, yz-, zx- und zy-Richtung wirken. Dass alle Größen letztlich auch vorliegen setzt voraus, dass ein dreiachsiger Spannungszustand vorliegt.

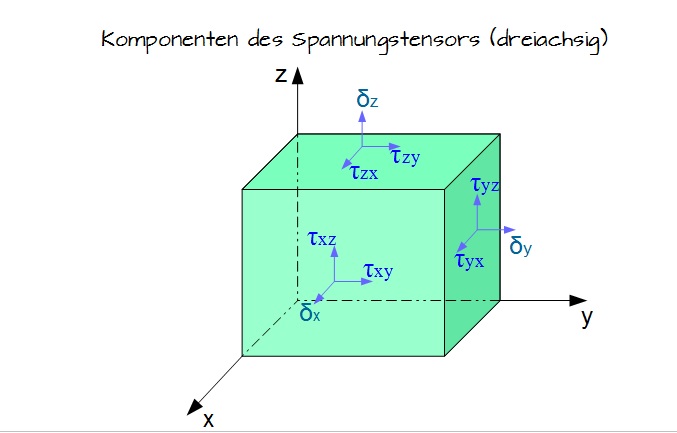

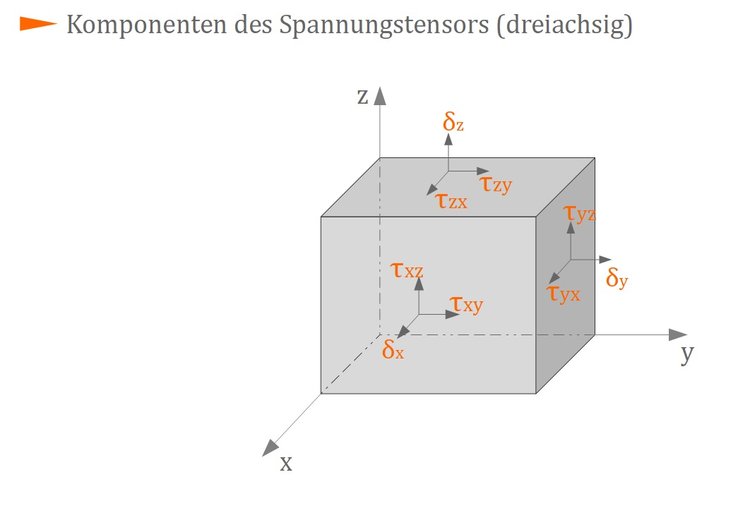

Komponenten des Spannungstensors
Komponenten des Spannungstensors

Die allgemeine Form des dreiachsigen Spannungstensors ist dann:

Merke

Spannungstensor: $ \gamma = \begin{bmatrix} \sigma_x & \tau_{xy} & \tau_{xz}  \\ \tau_{yx} & \sigma_y & \tau_{yz} \\ \tau_{zx} & \tau_{zy} & \sigma_z \end{bmatrix} $

Spannungszustände (einachsig, zweiachsig)

In dem meisten Fällen wird auf eine Berechnung des vollständigen Spannungszustands in der Praxis verzichtet, da diese sehr zeit- und rechenaufwendig ist. So benötigt die Anwendung bei Finiten Elementen mit räumlichen Elementen bedingt große Speicher und Rechenzeiten in EDV-Anlagen. Ein weiteres Ausschlusskriterium ist, dass in sehr vielen technischen Anwendungsfällen die Spannungen in mindestens einer von drei Richtungen vernachlässigbar klein ist. Aus diesem Grund unterscheidet man aus Vereinfachungsgründen:

  • Einachsige Spannungszustände
  • Zweiachsige Spannungszustände

Einachsige Spannungszustände treten in prismatischen Elementen, wie Wellen, Profilen und Stäben auf. Die dabei entstehende Belastung wird dabei durch eine Grundbeanspruchungsart (Zug, Biegung, Torsion, Schub) verursacht, Der Schnitt verläuft senkrecht zum Normalspannungsvektor.

Der Spannungstensor hat bei einem einachsigen Spannungszustand die Form:

Merke

Einachsiger Spannungstensor: $ \gamma = \begin{bmatrix} \sigma_x & 0 & 0  \\  0 &  0 & 0 \\  0 &  0 &  0 \end{bmatrix} $

Zweiachsige Spannungszustände, oder ebene Spannungszustände, treten hauptsächlich bei Scheiben auf. Die Beanspruchungen wirken hierbei ausschließlich innerhalb der Scheibenebene.

Der Spannungstensor hat bei einem zweiachsigen Spannungszustand die Form:

Merke

Zweiachsiger Spannungstensor: $ \gamma = \begin{bmatrix} \sigma_x & \tau_{xy} & 0  \\ \tau_{yx} & \sigma_y & 0 \\ 0 & 0 & 0 \end{bmatrix} $ bzw,

 $ \gamma = \begin{bmatrix} \sigma_x & \tau_{xy} \\ \tau_{yx} & \sigma_y \end{bmatrix} $

Trotzdem können zweiachsige Spannungszustände auch in prismatischen Teilen auftreten, sofern die Schnittebene nicht senkrecht zur Normalspannungsrichtung liegt. Das bedeutet:

Merke

Der einachsige Spannungszustand entsteht aus dem zweiachsigen Spannungszustand durch entsprechende Wahl der Schnittlage

Glücklicherweise sind mit dem zweiachsigen Spannungszustand die meisten Anwendungsfälle im Maschinenbau berechenbar, da im Bereich ungestörter Krafteinleitung in beinahe jedem Fall in einer Richtung die Beanspruchungen vernachlässigbar klein sind.

Räumliche Spannungszustände sind vornehmlich im Bereich der Lasteinleitung und der Kerben zu berücksichtigen. Diese sind die wesentliche Ursache für das  Auftreten von dreiachsigen Spannungszuständen. Als typische Beispiele können

  • Spannungen in Kerben mit Kraftumlenkungen,
  • und Dickwandige Hohlzylinder unter Druck,

genannt werden.
