Technische Mechanik 2: Elastostatik

Übersicht: Flächenträgheitsmomente für ausgewählte Querschnitte

Die Berechnung der Flächenträgheitsmomente ist immer auch von der Lage des zugewiesenen Koordinatensystems abhängig. Meistens fällt die Wahl auf ein Koordinatensystem dessen Ursprung auch gleichzeitig mit dem Flächenschwerpunkt $S$ der betrachteten geometrischen Figur zusammenfällt oder auf ein Koordinatensystem, bei dem zumindest eine Achse den Flächenschwerpunkt berührt. Dies birgt den Vorteil, dass das Deviationsmoment meistens null wird (dann wenn eine oder beide Achsen Symmetrieachsen darstellen). An dieser Stelle sei erwähnt, dass in vielen Tabellenwerken die Angaben von Flächenträgheitsmomenten diverser Flächengeometrien unter dieser Voraussetzung erfolgen.

Flächenträgheitsmomente ausgewählter Querschnitte

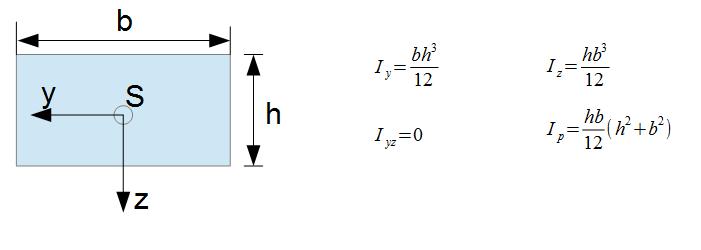

Flächenträgheitsmomente Rechteck
Flächenträgheitsmomente: Rechteck

$\\$

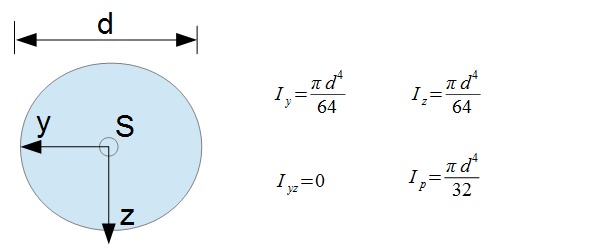

Flächenträgheitsmomente Kreis
Flächenträgheitsmomente: Kreis

$\\$

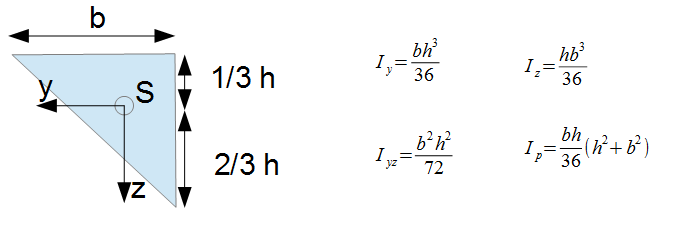

Flächenträgheitsmomente rechtwinkliges Dreieck
Flächenträgheitsmomente: Rechtwinkliges Dreieck

$\\$

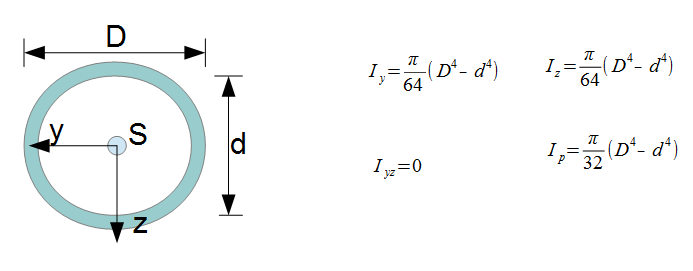

Flächenträgheitsmomente Kreisring
Flächenträgheitsmomente: Kreisring

$\\$

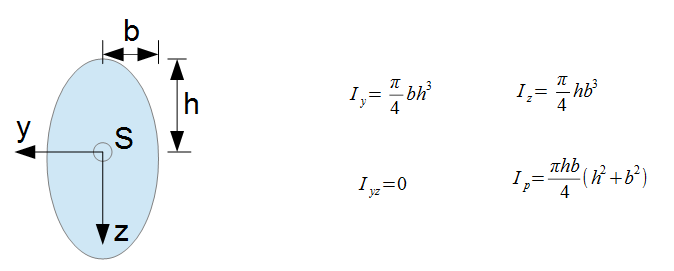

Flächenträgheitsmoment Ellipse
Flächenträgheitsmomente: Ellipse



$\\$

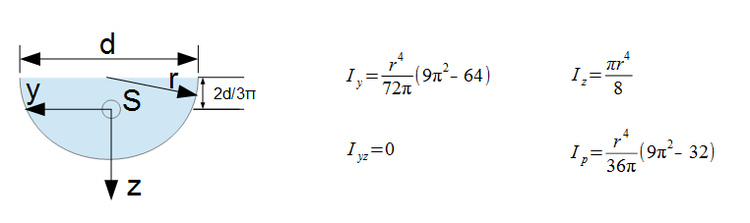

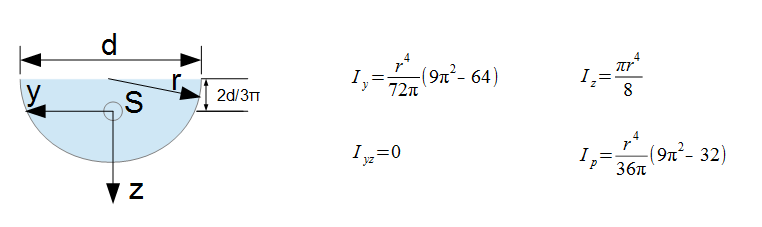

Flächenträgheitsmomente Halbkreis
Flächenträgheitsmomente: Halbkreis
