Durch eine Bemaßung werden die unterschiedlichen Geometrien in einer technischen Zeichnung quantifiziert, so dass auf dieser Grundlage das Bauteil oder Werkstück eindeutig reproduzierbar gefertigt werden kann.

Die in verschiedenen Ansichten oder Schnitten dargestellten Geometrien sind bis jetzt nur qualitative Darstellungen eines Bauteiles oder Werkstückes. Eine reproduzierbare Fertigung der Bauteile ist so noch nicht möglich, da eindeutige Maßangaben fehlen.

In der Definition des Begriffs Bemaßung werden diese ganz allgemeinen Sachverhalte nochmals eindeutig zusammengefasst.

Merke

Hier klicken zum Ausklappen

Durch eine Bemaßung werden die Geometrien in einer technischen Zeichnung quantifiziert, so dass auf deren Grundlage das Bauteil oder Werkstück eindeutig reproduzierbar gefertigt werden kann.

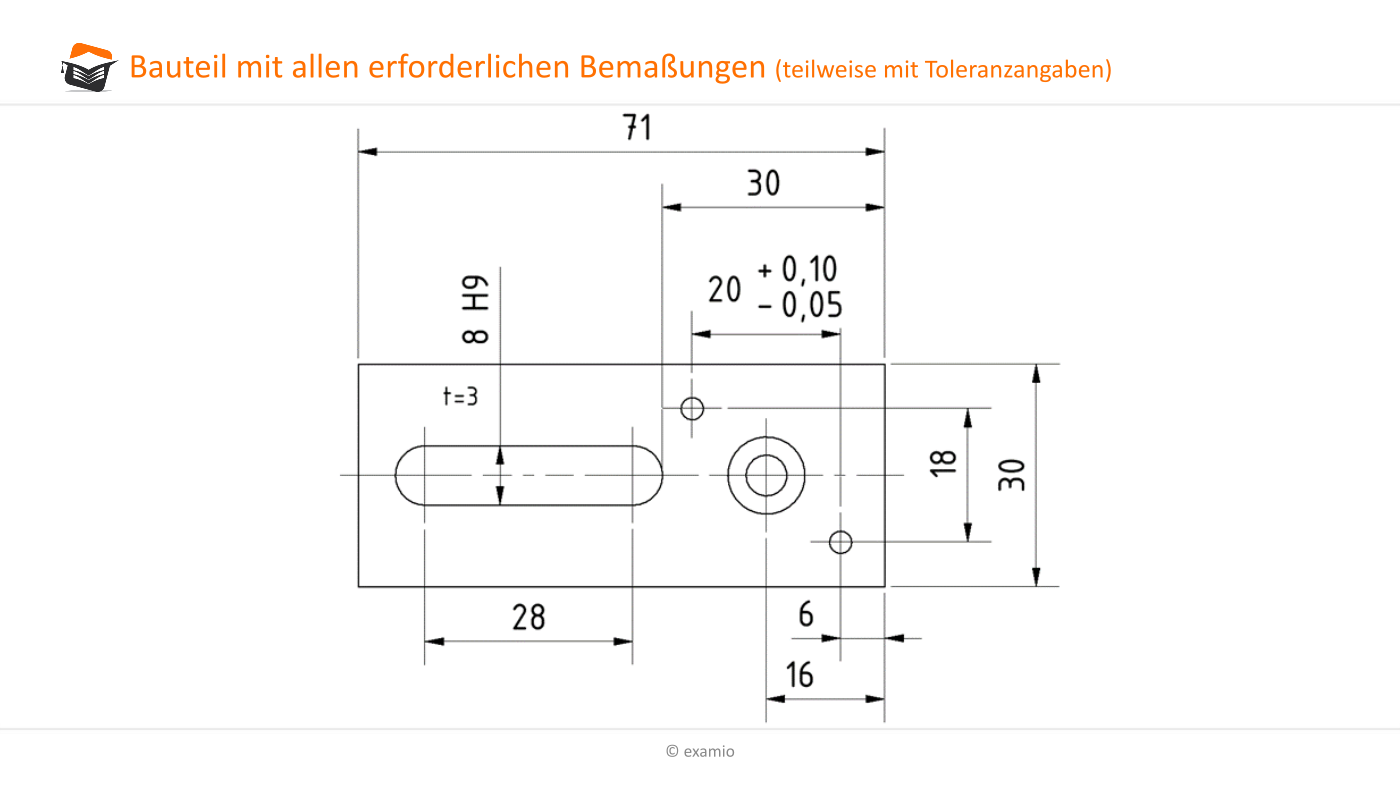

Die Abbildung zeigt das bereits am Anfang unseres Kurses vorgestellte bemaßte Bauteil nochmals ohne entsprechende Zusatzinformationen. Bereits mit diesen in der Bemaßung enthaltenen Informationen kann das Bauteil bereits relativ eindeutig gefertigt werden.

Bauteil mit allen erforderlichen Bemaßungen (teilweise mit Toleranzangaben)

In den Normen DIN 406-10 sowie DIN 406-11 sind die wichtigsten Grundregeln für das Bemaßen von maschinenbauorientierten technischen Zeichnungen zusammengestellt. Nachfolgend sollen die Regeln systematisch und nachvollziehbar erläutert werden.
