Ich möchte versuchen die beiden Begriffe Grundabmaß und Toleranzgrad (siehe auch Abb. 44) verständlich zu erklären. Um die Bezeichnungen genau ableiten zu können, solltet ihr jedoch entsprechende Tabellenbücher nutzen, in denen eindeutig die entsprechenden Abmaße definiert sind.
Grundabmaß
Merke
Das Grundabmaß (also die Buchstabenbezeichnung) kennzeichnet den Abstand des Toleranzfeldes von der Nulllinie, also vom Nennmaß aus.
Dabei existieren entsprechende Tabellen, in denen diese Grundabmaße in Abhängigkeit von Bohrungs- bzw. Wellendurchmessern (meist in Kombination mit dem Toleranzgrad) aufgelistet sind.
Wichtig dabei:
Hinweis
Bei Innenmaßen (Bohrungen) wird für das Grundabmaß ein großer Buchstabe, bei Außenmaßen (Welle) ein kleiner Buchstabe verwendet.
Damit ist der übliche Ausdruck für Innenmaße Bohrung (Grundabmaß als Großbuchstabe, z.B. H).
Üblicher Ausdruck für Außenmaße ist demgegenüber Welle (Grundabmaß als Kleinbuchstabe, z.B. h).
Nur einige spezielle Grundabmaße erhalten dabei eine zweibuchstabige Kennzeichnung.
Merke
Das Grundabmaß besteht aus einem Buchstaben (groß für Bohrungen, klein für Wellen)
→ mit dem Grundabmaß wird die Lage des Toleranzfeldes in Bezug auf die Nulllinie (das Nennmaß) definiert.

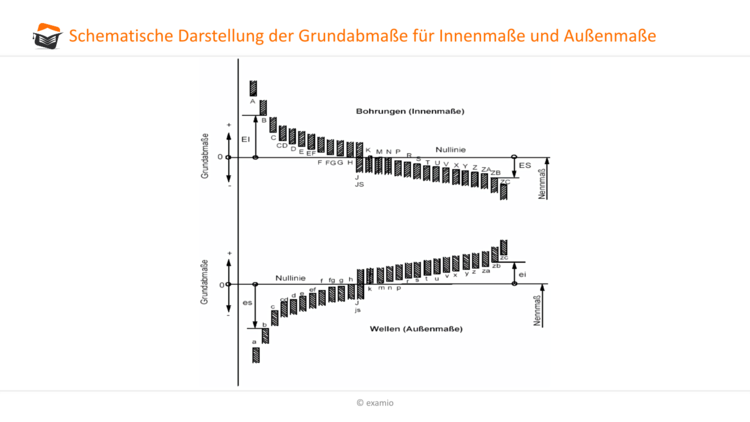

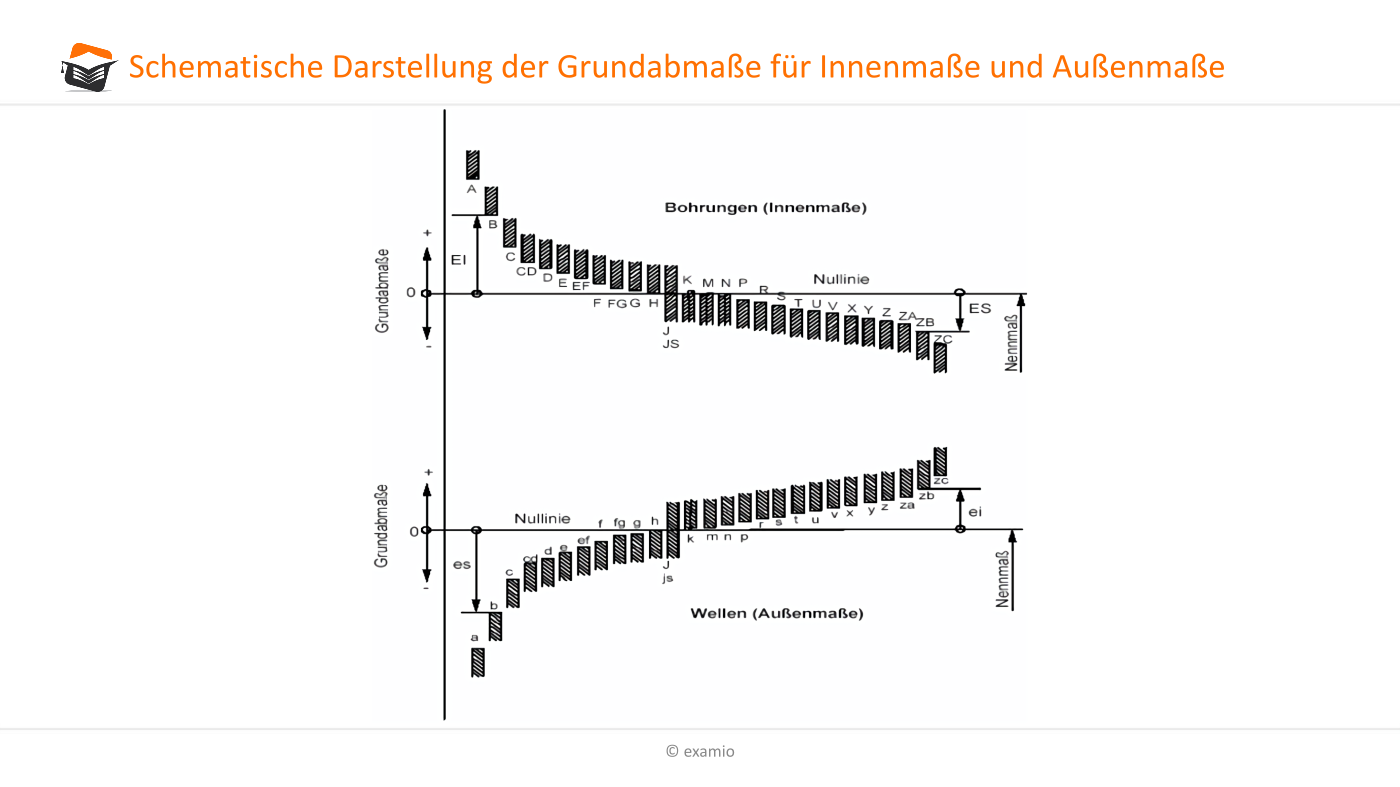

Abb.46 zeigt schematisch die Grundabmaße im oberen Bereich für Bohrungen und unten für Wellen.
In der Abbildung sind Abstände EI und ES bzw. ei und es eingezeichnet. Dies ist der jeweilige Abstand von der Nulllinie bis zum Beginn des Toleranzfeldes.
Interessanterweise ist dieser Abstand in Abhängigkeit der Wellen- bzw. Bohrungsdurchmesser stets gleich und aus Tabellenbüchern entnehmbar.
Die Größe des Grundabmaßes wird dabei als Buchstabe gekennzeichnet, wobei jedem Buchstabe in Abhängigkeit des Wellen- bzw. Bohrungsdurchmessers ein definiertes Grundmaß zugeordnet ist.
Interessant dabei ist ebenfalls, dass das Grundabmaß H bzw. h besagt, dass der Abstand des Toleranzfeldes von der Nulllinie 0µm beträgt, das Toleranzfeld also direkt auf der Nulllinie beginnt.
Expertentipp
Wellen mit Grundabmaß h und Bohrungen mit Grundabmaß H werden bevorzugt benutzt und als Einheitswelle bzw. Einheitsbohrung bezeichnet.
Toleranzgrad
Der Toleranzgrad ist nun der Bereich der Toleranz, also im Prinzip die maximale minus die minimale Toleranz; dieser Toleranzgrad ist in der Regel unabhängig vom Bohrungs- und Wellendurchmesser eingeteilt in 20 genormte Toleranzgrade, die mit entsprechenden Zahlen gekennzeichnet sind.
Merke
Der Toleranzgrad gibt einen Genauigkeitsgrad an, der für entsprechende Nennmaßbereiche stets gleich ist. Der jeweilige Toleranzgrad (z. B. 7 oder 11) wird mit Grundtoleranz bezeichnet.
Die Werte der Grundtoleranzen vergrößern sich mit zunehmender Zahl.
Eine niedrige Zahl, z. B. 1, 2, ..., bedeutet kleine Grundtoleranzen und damit große Fertigungsgenauigkeit.
Eine hohe Zahl, z. B. 15, 16, IT, ..., bedeutet eine große Grundtoleranz und weniger hohe Fertigungsanforderungen.
Beispiel

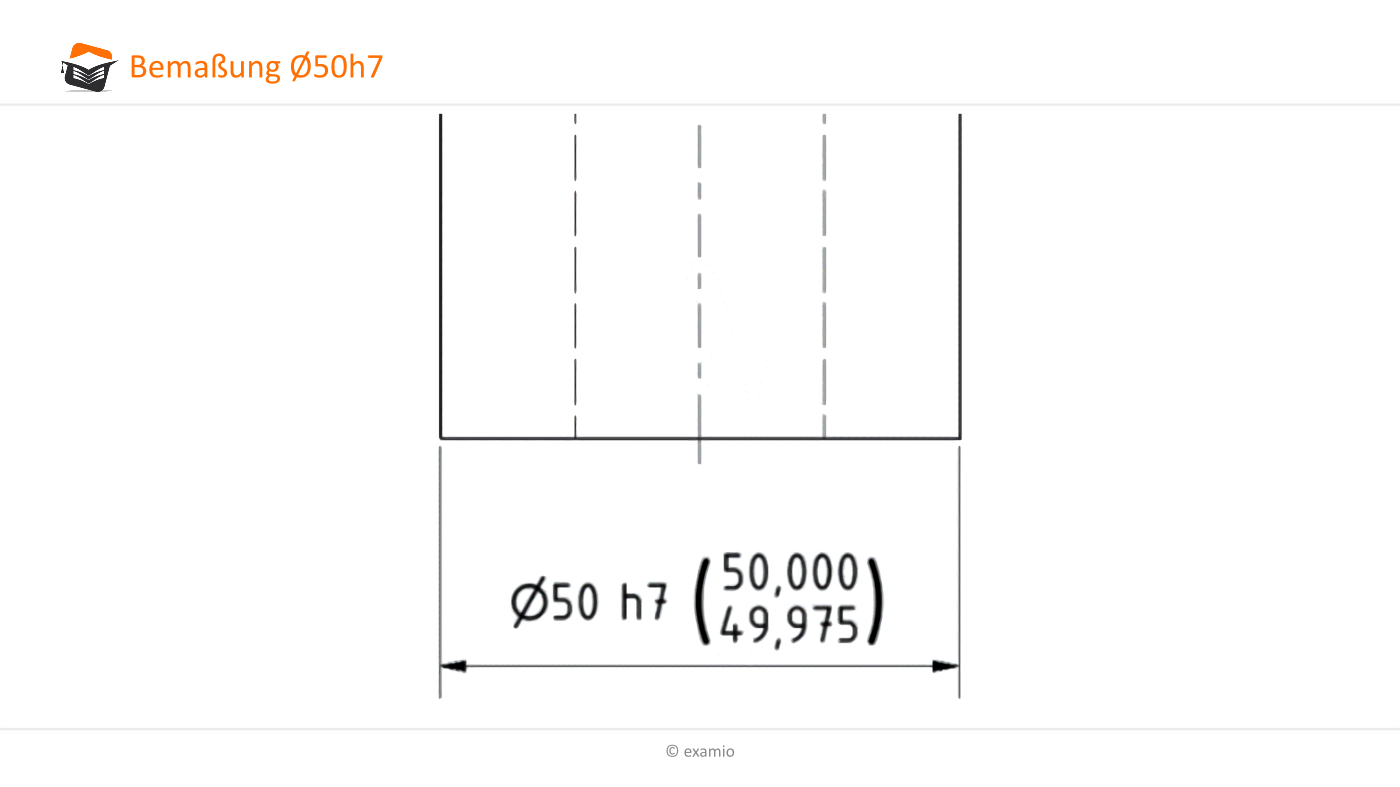

Eine Welle ist mit Ø50h7 bemaßt.
h bedeutet Einheitswelle, d.h. das obere Abmaß ist hier 0mm. 7 bedeutet, dass der Toleranzgrad 0,025mm beträgt, somit ist das untere Abmaß - 0,025mm.
