Aus mehreren Einzelteilen zusammengesetzte Werkstücke, die als Baugruppen bezeichnet werden, bestehen aus mindestens zwei zusammengehörenden Teilen. Es können jedoch auch hunderte oder tausende ganz unterschiedliche Teile in einer Baugruppe zusammengesetzt sein.
Der Begriff der Baugruppe ist also weit umrissen. Damit wird eine einfache Verschraubung ebenso als Baugruppe bezeichnet wie ein komplexes System, etwa eine Maschine oder ein Fahrzeug.

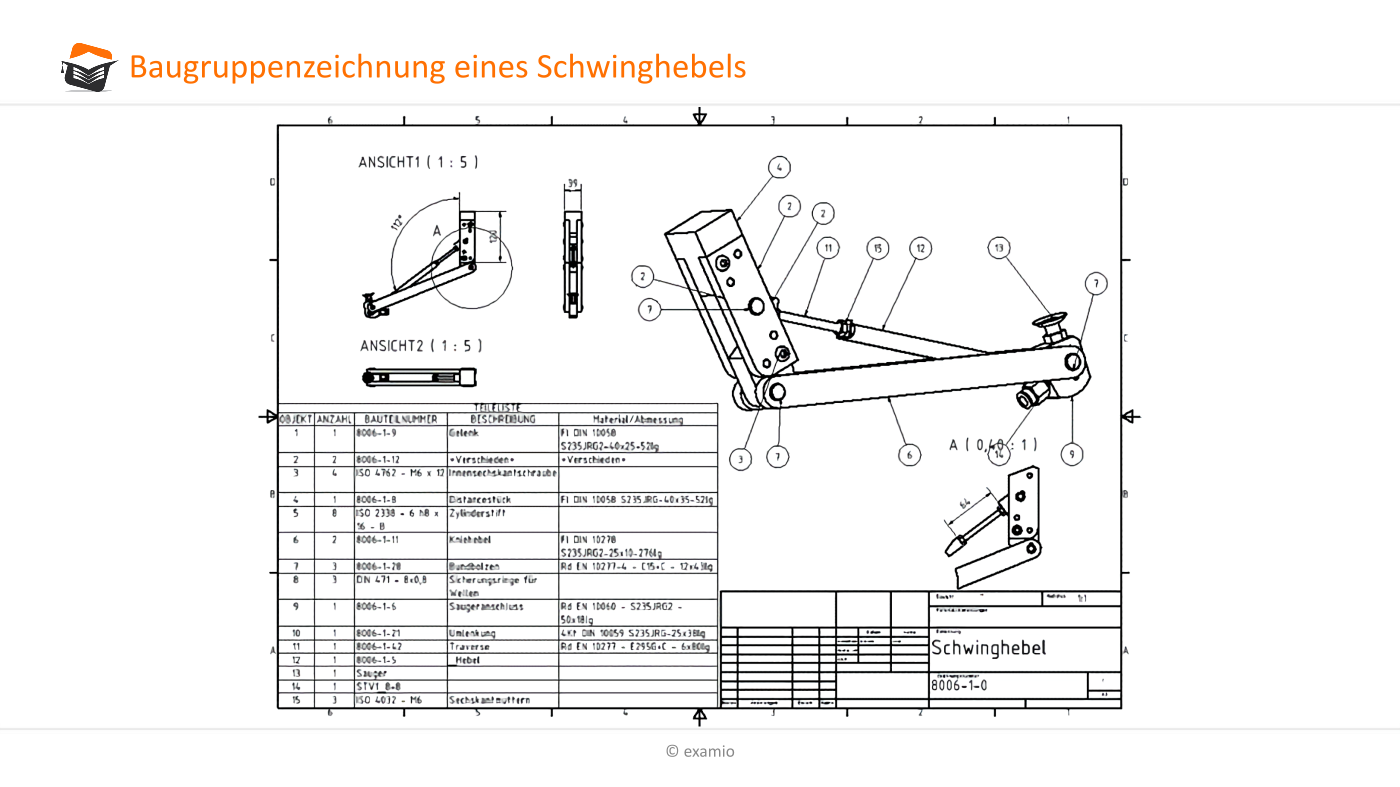

In einer Zusammenstellungs- oder Baugruppenzeichnung können nicht alle fertigungstechnischen Details berücksichtigt werden. So werden etwa keine Angaben zu Oberflächen oder zu Toleranzen gemacht. Außerdem werden nur einige für die Montage wichtige Maße sowie sogenannte Endmaße dargestellt. Eine vollständige Bemaßungsdarstellung entfällt hier also.
Hinzugefügt werden können konkrete Montagehinweise. Vielfach wird die Baugruppenzeichnung daher auch als Montagezeichnung oder Zusammenstellungszeichnung deklariert.
In einer Baugruppenzeichnung können baugruppenrelevante Stücklisten aufgenommen werden, die die Einzelteile bzw. Kauf- und Normteile der Baugruppe enthält. Mit Stücklisten und entsprechenden Positionsnummern besteht zusätzlich die Möglichkeit die Einzelteile in der Baugruppe direkt zu markieren.
