ingenieurkurse
online lernen

Besser lernen mit Online-Kursen

NEU! Jetzt online lernen:
Thermodynamik
Den Kurs kaufen für:
einmalig 39,00 €
Zur Kasse
2. Hauptsatz der Thermodynamik > Einfache Zustandsänderungen des idealen Gases:

Polytrope Zustandsänderung

WebinarTerminankündigung:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Handelt es sich um eine polytrope Zustandsänderung so ist damit gemeint, dass das Produkt $pV^n$ konstant bleibt:

$pV^n = const $.

Der Exponent $n$ wird Polytropenexponent genannt.

Merke

Die in den vorherigen Abschnitten behandelten einfachen Zustandsänderungen stellen Sonderfälle der polytropen Zustandsänderung dar.

Sonderfälle der polytropen Zustandsänderung

Exponent $n$ Thermische Zustandsgleichung Zustandsänderung
$n = 0$ $pV^0 = const$ Isobar
$n = 1$ $pV^1 = const$ Isotherm
$n \to \infty$ $pV^{\infty} = const$ Isochor
$n = \kappa = \frac{c_p}{c_v}$ $pV^{\kappa} = const$ Isentrop

p,V-Diagramm

Die Polytropen können im p,V-Diagramm dargestellt werden. Aus den vorherigen Kapiteln ist bereits die grafische Veranschaulichung von der Isobaren, Isochoren, Isothermen und Isentropen erfolgt. Es werden noch drei weitere Polytrope betrachtet. Und zwar die Polytrope zwischen der Isothermen und der Isentropen mit $1 < n < \kappa$, die Polytrope zwischen der Isochoren und der Isentropen mit $\kappa < n < \infty$ und die Polytrope mit $n < 0$.

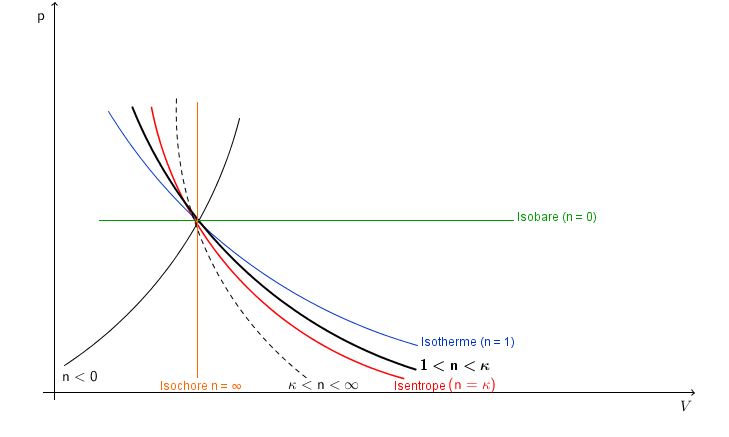

Polytrope Zustandsänderung im p,V-Diagramm
Polytrope Zustandsänderung im p,V-Diagramm

Von besonderem Interesse ist der Bereich zwischen der Isentropen und der Isothermen, also die Polytrope mit dem Polytropenexponenten $1 < n < \kappa$. Die isotherme Zustandsänderung stellt einen Grenzfall dar. Dieser tritt nur ein, wenn die gesamte zugeführte bzw. abgegebene Arbeit in Form von Wärme abgegeben bzw. zugeführt wird. Dies geschieht nur bei sehr langsam ablaufenden Prozessen. Die isentrope Zustandsänderung tritt nur dann ein, wenn es sich um einen reversiblen Prozess in einem adiabaten System handelt. Dies geschieht nur bei sehr schnell laufenden Prozesses. Letzteres ist aber annähernd möglich. Deswegen wird sich die Polytrope mit dem Exponenten $1 < n < \kappa$ der Isentropen weiter annhähern, je schneller ein Prozess abläuft.

Thermische Zustandsgleichung

Die thermische Zustandsgleichung gilt für alle idealen Gase und ist allgemein gegeben mit

$pV = m \; R_i \; T$   bzw.    $pV = n \; R \; T$.


Da das Produkt aus $pV^n$ konstant ist, gilt:

$p_1V_1^n = p_2V_2^n$.

Der folgende Zusammenhang wurde aus dem vorherigen Abschnitt Isentrope Zustandsänderung übernommen und $\kappa = n$ gesetzt:

Methode

$\frac{T_1}{T_2} = (\frac{V_2}{V_1})^{n-1} = (\frac{p_2}{p_1})^{\frac{1-n}{n}}$.

Der Polytropenexponent lässt sich ermitteln, wenn der Anfangs- und Endzustand gegeben sind mit:

Methode

$n = \frac{\ln \frac{p_2}{p_1}}{\ln \frac{p_2}{p_1} - \ln \frac{T_2}{T_1}} = \frac{\ln \frac{p_2}{p_1}}{\ln \frac{V_1}{V_2}}$.

Volumenänderungsarbeit

Die Volumenänderungsarbeit für ein geschlossenen System ist mit $pV^n = const$ durch die folgenden Gleichungen bestimmbar (die Gleichungen wurden aus dem vorherigen Abschnitt entnommen und $\kappa = n$ gesetzt):

Methode

$W_V = \frac{p_1V_1}{n-1} [(\frac{V_1}{V_2})^{n-1} - 1]$.

Mit obigem Zusammenhang $\frac{T_1}{T_2} = (\frac{V_2}{V_1})^{n-1}$ ergibt sich:

Methode

$W_V = \frac{p_1V_1}{n-1} [\frac{T_2}{T_1} - 1]$.

Mit dem Zusammenhang $(\frac{V_2}{V_1})^{n-1} = (\frac{p_2}{p_1})^{\frac{n-1}{n}}$ ergibt sich:

Methode

$W_V = \frac{p_1V_1}{n-1} [(\frac{p_2}{p_1})^{\frac{n-1}{n}} - 1]$.

Durch Einsetzen von der thermischen Zustandsgleichung $p_1V_1 = m \; R_i \; T_1$ ergibt sich:

Methode

$W_V = \frac{m \; R_i}{n-1} \; (T_2 - T_1)$.

Ersetzen von $R_i = c_{vm}|_{T_1}^{T_2} (\kappa -1)$ ergibt:

Methode

$W_V = m \; c_{vm}|_{T_1}^{T_2} \frac{\kappa -1}{n-1} (T_2 - T_1)$.

Alle 5 Gleichungen sind relevant zur Berechnung der Volumenänderungsarbeit in Abhängigkeit davon, welche Zustandsgrößen gegeben sind.

Die Volumenänderungsarbeit lässt sich -wie in den vorherigen Kapiteln bereits gezeigt- im p,V-Diagramm darstellen und stellt die Fläche unter den Polytropen zur V-Achse dar.

Beispiel

Es sei $n = 0$ (isobare Zustandsänderung) gegeben. Das bedeutet $p = const$. Welche der obigen Gleichungen kann man nun anwenden, um die Volumenänderungsarbeit bei der isobaren Zustandsänderung zu bestimmen?

Es können alle Gleichungen verwendet werden (in Abhängigkeit davon welche Zustandsgrößen gegeben sind) außer diejenige, welche $p_2$ beinhaltet, da der Druck konstant bleibt und damit $p_1 = p_2 = p$.

Reversible technische Arbeit (Druckänderungsarbeit)

Die reversible technische Arbeit ergibt sich für die polytrope Zustandsänderung mit

Methode

$W_t^{rev} = n \cdot W_V$.

Es können die obigen Gleichungen für die Volumenänderungsarbeit $W_V$ übernommen werden. Um daraus die reversible technische Arbeit (Druckänderungsarbeit) zu bestimmen, müssen diese mit $n$ multipliziert werden.

Die Druckänderungsarbeit lässt sich -wie in den vorherigen Kapiteln bereits gezeigt- im p,V-Diagramm darstellen und stellt die Fläche neben den Polytropen zur p-Achse dar.

Wärme

Die Wärme berechnet sich bei der polytropen Zustandsänderung aus

$U_2 - U_1 = Q + W_V + W_{diss}$.


Aufgelöst nach $Q$ ergibt sich:

$Q = U_2 - U_1 - W_V - W_{diss}$.

Es wird für die Volumenänderungsarbeit $W_V$ die letzte Gleichung

$W_V = m \; c_{vm}|_{T_1}^{T_2} \frac{\kappa -1}{n-1} (T_2 - T_1)$ eingesetzt:

$Q = U_2 - U_1 - m \; c_{vm}|_{T_1}^{T_2} \frac{\kappa -1}{n-1} (T_2 - T_1)  - W_{diss}$.


Für die Änderung der inneren Energie wird die Gleichung

$U_2 - U_1 = m \; c_{vm}|_{T_1}^{T_2} (T_2 - T_1)$ eingesetzt:

$Q = m \; c_{vm}|_{T_1}^{T_2} (T_2 - T_1) - m \; c_{vm}|_{T_1}^{T_2} \frac{\kappa -1}{n-1} (T_2 - T_1)  - W_{diss}$.

Es ergibt sich nach Zusammenfassung der Terme:

$Q = m \; c_{vm}|_{T_1}^{T_2} (T_2 - T_1) (1-\frac{\kappa -1}{n-1}) -  W_{diss}$.

Zusammenfassung von $(1-\frac{\kappa -1}{n-1})$ zu $\frac{n - \kappa}{n-1}$ ergibt:

$Q = m \; c_{vm}|_{T_1}^{T_2} (T_2 - T_1) \frac{n - \kappa}{n-1} -  W_{diss}$.

Für einen irreversiblen Prozess ergibt sich damit für die Wärme:

Methode

$Q = m \; c_{vm}|_{T_1}^{T_2} (T_2 - T_1) \frac{n - \kappa}{n-1} -  W_{diss}$.


Für einen reversiblen Prozess mit $W_{diss} = 0$ ergibt sich:

Methode

$Q = m \; c_{vm}|_{T_1}^{T_2} (T_2 - T_1) \frac{n - \kappa}{n-1}$.

Ersetzen von $c_{vm}|_{T_1}^{T_2} = \frac{R_i}{\kappa -1}$ ergibt:

Methode

$Q = m \; \frac{R_i}{\kappa - 1} (T_2 - T_1) \frac{n - \kappa}{n-1}$.

Entropie

Die Entropieänderung kann aus folgenden Gleichungen bestimmt werden:

Methode

$S_2 - S_1 = m \; c_{vm}|_{T_1}^{T_2} \frac{n - \kappa}{n - 1} \ln \frac{T_2}{T_1}$

Methode

$S_2 - S_1 = m \; c_{pm}|_{T_1}^{T_2} \ln \frac{T_2}{T_1} - m \; R_i \ln \frac{p_2}{p_1}$

Methode

$S_2 - S_1 = m \; c_{vm}|_{T_1}^{T_2} \ln \frac{T_2}{T_1} + m \; R_i \ln \frac{V_2}{V_1}$.

Die Entropie lässt sich in einem T,S-Diagramm darstellen. Die Entropie kann auch geschrieben werden als

$\int T \; dS = Q + W_{diss}$.

Dabei ist allgemein gesehen die Fläche unter der Kurve (Polytrope) zur $S$-Achse die Summe aus Wärme $Q$ und Dissipationsarbeit $W_{diss}$.

In dem Falle der polytropen Zustandsänderung (wobei die Polytrope mit dem Exponenten $1 < n < \kappa$ betrachtet wird) kann mittels der Isochoren zusätzlich die Änderung der inneren Energie $U_1 - U_2$ dargestellt werden. Diese entspricht der Fläche unter der Isochoren (siehe auch Abschnitt isochore Zustandsänderung). Die gesamte Fläche (Fläche unter der Polytropen + Fläche unter der Isochoren) entspricht der Volumenänderungsarbeit $W_V$.

Polytrope Zustandsänderung mit Isochoren

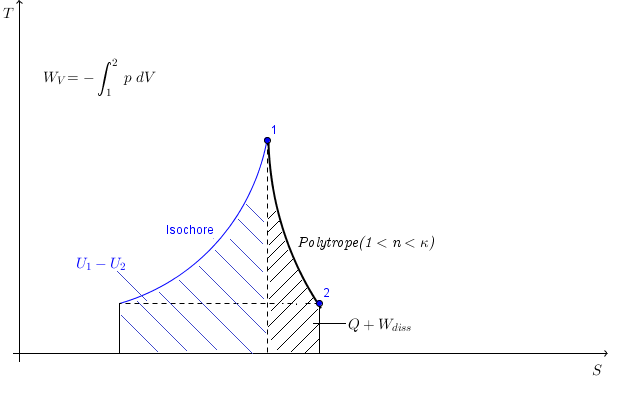

Polytrope Zustandsänderung mit Isochore (Volumenänderungsarbeit)


Nimmt man statt der Isochoren die Isobare hinzu, so kann zusätzlich die Änderung der Enthalpie $H_1 - H_2$ dargestellt werden. Diese entspricht der Fläche unter der Isobaren (siehe auch Abschnitt isobare Zustandsänderung). Die gesamte Fläche (Fläche unter der Isobaren + Fläche unter der Polytropen) entspricht der technischen reversiblen Arbeit (Druckänderungsarbeit) $W_t^{rev}$.

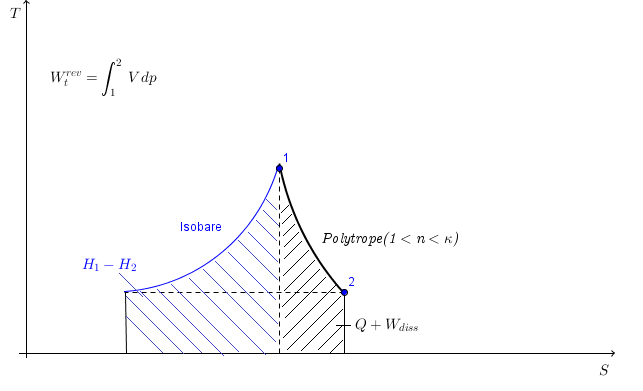

Polytrope Zustandsänderung mit Isobare
Polytrope Zustandsänderung mit Isobare (Druckänderungsarbeit)
Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Handelt es sich um eine Zustandsänderung so ist damit gemeint, dass das Produkt $pV^n$ konstant bleibt:
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.

Bild von Autor Jessica Scholz

Autor: Jessica Scholz

Dieses Dokument Polytrope Zustandsänderung ist Teil eines interaktiven Online-Kurses zum Thema Thermodynamik.

Jessica Scholz verfügt über langjährige Erfahrung auf diesem Themengebiet.
Vorstellung des Online-Kurses ThermodynamikThermodynamik
Dieser Inhalt ist Bestandteil des Online-Kurses

Thermodynamik

Ingenieurkurse (ingenieurkurse.de)
Diese Themen werden im Kurs behandelt:

[Bitte auf Kapitelüberschriften klicken, um Unterthemen anzuzeigen]

  • Kurs: Einführung in die Thermodynamik
    • Einleitung zu Kurs: Einführung in die Thermodynamik
  • Grundlagen der Thermodynamik
    • Einleitung zu Grundlagen der Thermodynamik
    • Thermodynamisches System
      • Einleitung zu Thermodynamisches System
      • Thermodynamische Zustandsgrößen
        • Einleitung zu Thermodynamische Zustandsgrößen
        • Extensive und intensive Zustandsgrößen
        • Spezifische und molare Zustandsgrößen
      • Zustandsänderung
    • Thermische Zustandsgrößen
      • Einleitung zu Thermische Zustandsgrößen
      • Volumen
      • Druck
      • Temperatur
    • Thermische Zustandsgleichungen
      • Einleitung zu Thermische Zustandsgleichungen
      • Thermische Zustandsgleichung des idealen Gases
      • Spezialfälle des allgemeinen Gasgesetzes
    • Thermische Ausdehnung
  • 1. Hauptsatz der Thermodynamik
    • 1. Hauptsatz der Thermodynamik für geschlossene Systeme
      • Energieerhaltungssatz, Systemenergie
      • Innere Energie, Wärme und Arbeit
        • Einleitung zu Innere Energie, Wärme und Arbeit
        • Arbeit am geschlossenen System
          • Einleitung zu Arbeit am geschlossenen System
          • Volumenänderungsarbeit
          • Nutzarbeit / Verschiebearbeit
          • Dissipationsarbeit
        • Wärme
      • Zusammenfassung für geschlossene Systeme
    • 1. Hauptsatz der Thermodynamik für offene Systeme
      • Stationärer Fließprozess
        • Einleitung zu Stationärer Fließprozess
        • Innere Energie, technische Arbeit, Verschiebearbeit
          • Einleitung zu Innere Energie, technische Arbeit, Verschiebearbeit
          • Verschiebearbeit
          • Technische Arbeit
        • Enthalpie
        • Kinetische und potentielle Energie
        • Massenstrom
        • Anwendungsbeispiele offenes System mit stationärem Fließprozess
    • Kalorische Zustandsgleichungen
      • Kalorische Zustandsgleichung / Wärmekapazität (homogenes System)
      • Kalorische Zustandsgleichung / Wärmekapazität (ideales Gas)
      • Mittelwert der spezifischen Wärmekapazität
      • Isentropenexponent
  • 2. Hauptsatz der Thermodynamik
    • Einleitung zu 2. Hauptsatz der Thermodynamik
    • Entropie
    • Einfache Zustandsänderungen des idealen Gases
      • Einleitung zu Einfache Zustandsänderungen des idealen Gases
      • Isochore Zustandsänderung
        • Einleitung zu Isochore Zustandsänderung
        • Anwendungsbeispiele: Isochore Zustandsänderung
      • Isobare Zustandsänderung
      • Isotherme Zustandsänderung
      • Isentrope Zustandsänderung
        • Einleitung zu Isentrope Zustandsänderung
        • Anwendungsbeispiel: Molmasse, Isentropenexponent, Wärmekapazität
      • Polytrope Zustandsänderung
      • Adiabate Zustandsänderung
    • Kreisprozesse
      • Einleitung zu Kreisprozesse
      • Rechtslaufender Kreisprozess
        • Einleitung zu Rechtslaufender Kreisprozess
        • Wärmekraftmaschine
      • Linkslaufender Kreisprozess
        • Einleitung zu Linkslaufender Kreisprozess
        • Wärmepumpe und Kältemaschine
      • Carnot-Prozess
        • Beschreibung des Carnot-Prozesses
        • Nutzarbeit des Carnot-Prozesses aus der Arbeit
        • Erkenntnisse aus dem Carnot-Prozess
    • Exergie und Anergie
      • Einleitung zu Exergie und Anergie
      • Exergie und Anergie: Geschlossenes System
      • Exergie und Anergie: Offenes System
      • Exergie und Anergie: Wärme
      • Exergieverlust
      • Exergetischer Wirkungsgrad
  • Kreisprozesse
    • Kreisprozesse der Gasturbinenanlagen
      • Einleitung zu Kreisprozesse der Gasturbinenanlagen
      • Joule-Prozess
      • Ericsson-Prozess
    • Stirling-Prozess
    • Kreisprozesse der Verbrennungsmotoren
      • Einleitung zu Kreisprozesse der Verbrennungsmotoren
      • Otto-Prozess (Gleichraumprozess)
      • Diesel-Prozess (Gleichdruckprozess)
  • 67
  • 13
  • 159
  • 72
einmalig 39,00
umsatzsteuerbefreit gem. § 4 Nr. 21 a bb) UStG
Online-Kurs Top AngebotTrusted Shop

Unsere Nutzer sagen:

  • Gute Bewertung für Thermodynamik

    Ein Kursnutzer am 23.07.2016:
    "Es wird sehr viel Wissen vermittelt, welches kompakt gehalten, jedoch trotzdem verständlich gelehrt wird. Zusammenhänge werden gut erklärt und das Wichtigste wird noch einmal Hervorgehoben. Alles in Allem bin ich sehr zufrieden. Leider bin ich etwas spät auf diesen Onlinekurs gestoßen. "

  • Gute Bewertung für Thermodynamik

    Ein Kursnutzer am 28.02.2016:
    "gut nachvollziehbar"

  • Gute Bewertung für Thermodynamik

    Ein Kursnutzer am 27.01.2016:
    "Gute Rechenaufgaben zum selber nachrechnen, Lösung ausführlich und verständlich, gute Videos"

  • Gute Bewertung für Thermodynamik

    Ein Kursnutzer am 12.10.2015:
    "Gut gut läuft :D"

  • Gute Bewertung für Thermodynamik

    Ein Kursnutzer am 09.08.2015:
    "sehr ausführlich und einfach verständlich beschrieben"

  • Gute Bewertung für Thermodynamik

    Ein Kursnutzer am 20.05.2015:
    "Super Kurs, alles total verständlich erklärt!!"

NEU! Sichere dir jetzt die perfekte Prüfungsvorbereitung und spare 10% bei deiner Kursbuchung!

10% Coupon: lernen10

Zu den Online-Kursen
