Wärmeübertragung: Wärmeleitung

Quer angeströmte Zylinder (Rohre)

In diesem Abschnitt werden umströmte Einzelkörper betrachtet und die Nußelt-Zahlen für diese angegeben. Es wird dabei der Strömungsverlauf um einen Zylinder (Rohr) dargestellt.

Wie bereits in der Strömungslehre behandelt, bildet sich am Staupunkt $0°$ eine laminare Grenzschicht. Abhängig von der Geometrie des Körpers sowie von der Strömungsgeschwindigkeit kann diese dann in eine turbulente Strömung übergehen, d.h. es entstehen Strömungsablösungen.

Die Nußelt-Zahl kann auch bei umströmten Einzelkörpern als Funktion der Reynolds-Zahl $Re$, der Prandtl-Zahl sowie der Geometrie des Körpers bestimmt werden. Hierbei muss nun aber die charakteristische Überströmungslänge $L_ü$ berücksichtigt werden. Die Gleichungen ergeben sich dann wie folgt:

Methode

Hier klicken zum Ausklappen

$Re_{L_ü} = \large{\frac{w \cdot L_ü}{\nu}}$

$Pr = \frac{\nu}{a} = \frac{\eta \cdot c_p}{\lambda}$

$Nu_{L_ü} = \alpha \cdot \frac{L_ü}{\lambda}$

Überströmungslänge

Die Überströmungslänge ist allgemein definiert als:

Methode

Hier klicken zum Ausklappen

$L_ü = \frac{A}{U_{proj}}$

Dabei ist $A$ die am Austausch beteiligte Fläche und $U_{proj}$ der benetzte Umfang der projizierten Fläche $A_{proj}$ in Strömungsrichtung. Für die Platte, die Kugel und den Zylinder sei nachfolgend die Austauschfläche $A$ sowie der projizierte Umfang aufgeführt:

KörperÜberströmungslänge


Ebene Platte


$L_ü = \frac{l \cdot b}{b} = l$

Zylinder (Rohr)


$L_ü = \frac{d \cdot \pi \cdot l}{2 \cdot l} = d \cdot \frac{\pi}{2}$

Kugel


$L_ü = \frac{\pi \cdot d^2}{d \cdot \pi} = d$

Der projizierte Umfang ist bei Zylindern oder länglichen Körpern die doppelte Länge des Zylinders, bei einer Platte die Breite der Platte und bei einer Kugel der Umfang eines Kreises.

Nußelt-Zahlen für laminare und turbulente Strömungen

Im Folgenden sollen die mittleren Nußelt-Zahlen für Rohre, Profilzylinder und Drähte betrachtet werden. Dabei muss für die charakteristische Länge $L$ die Überströmungslänge eines Zylinders berücksichtigt werden:

Methode

Hier klicken zum Ausklappen

$L_ü = d \cdot \frac{\pi}{2}$


Die folgenden mittleren Nußelt-Zahlen für quer angeströmte Rohre, Profilzylinder und Drähte sind dem VDI-Wärmeatlas (2013, S. 817 ff) entnommen. Dabei können (nach Kirschner und Kast) die Gleichungen für die ebene Platte herangezogen werden, wenn die Überströmungslänge $L_ü$ berücksichtigt wird.

Für $1 < Re < 10^3$ gilt die Gleichung für die laminare Strömung (nach Polhausen) :

Methode

Hier klicken zum Ausklappen

$Nu_{L_ü, lam} = 0,664 \cdot \sqrt[3]{Pr} \cdot \sqrt{Re_{L_ü}}$


Bei Reynoldszahlen von $10^5 < Re 10^7$ (turbulenter Bereich) gilt (nach Petukhov und Popov):

Methode

Hier klicken zum Ausklappen

$Nu_{L_ü, turb} = \large{\frac{0,037 \cdot Re_{L_ü}^{0,8} \cdot Pr}{1 + \frac{2,443}{Re_{L_ü}^{0,1}} \cdot (Pr^{2/3} - 1)}}$


Nach Gnielinski kann der gesamte Bereich $10 < Re < 10^7$ erfasst werden, indem der geometrische Mittelwert aus laminarer und turbulenter Strömung gebildet wird. Mittels dieser Gleichung wird auch der Übergangsbereich $10^3 < Re < 10^5$ wiedergegeben:

Methode

Hier klicken zum Ausklappen

$Nu_{L_ü} = Nu_0 + \sqrt{Nu^2_{lam} + Nu^2_{turb}} \cdot f_2$

Dabei ist $f_2$ die Richtung des Wärmestroms mit

Flüssigkeiten: $f_2 = (\frac{Pr}{Pr_W})^{0,25}$

Gase: $f_2 = \frac{T}{T_W}^{0,12}$

Schräg angeströmte Zylinder (mit Winkel)

Wird ein Körper schräg angeströmt, also mit einem bestimmten Winkel $\alpha$, so reduziert sich die Nußelt-Zahl (nach Vornehm):

$\alpha$20°  30°  40°  50°  60°  70°  80°  90°
$\large{\frac{Nu_{\alpha, L_ü}}{Nu_{L_ü}}}$
0,5

0,63

0,75

0,86

0,95

0,99

1,0

1,0

In der obigen Tabellen ist das Verhältnis zwischen der Nußelt-Zahl bei einem schräg angeströmten Körper $Nu_{\alpha, L_ü}$ zur Nußelt-Zahl eines senkrecht angeströmten Körpers (90°) eingetragen. Je schräger die Anströmung, also je weiter diese sich von der senkrechten Anströmung entfernt, desto geringer ist das Verhältnis.

Merke

Hier klicken zum Ausklappen

Je schräger die Anströmung, desto geringer die Nußelt-Zahl im Vergleich zur senkrechten Anströmung (90°-Anströmung).

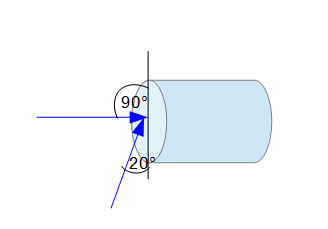

In der folgenden Grafik ist die senkrechte (quer) und schräge Anströmung bei 20° eines Zylinders visualisiert:

schräge Anströmung Nußelt-Zahl


Bei der Berechnung der Nußelt-Zahl für die schräge Anströmung muss die Reynolds-Zahl $Re_{\alpha, L_ü}$ dann wie folgt angepasst werden:

Methode

Hier klicken zum Ausklappen

$Re_{\alpha, L_ü} = \large{\frac{w_{\alpha} \cdot L_ü}{\nu}}$

mit

$w_{\alpha} = w \cdot \sin (\alpha)$
