Die Festigkeit eines Konstruktionsstoffes beschreibt die von ihm aufnehmbare maximale Spannung.

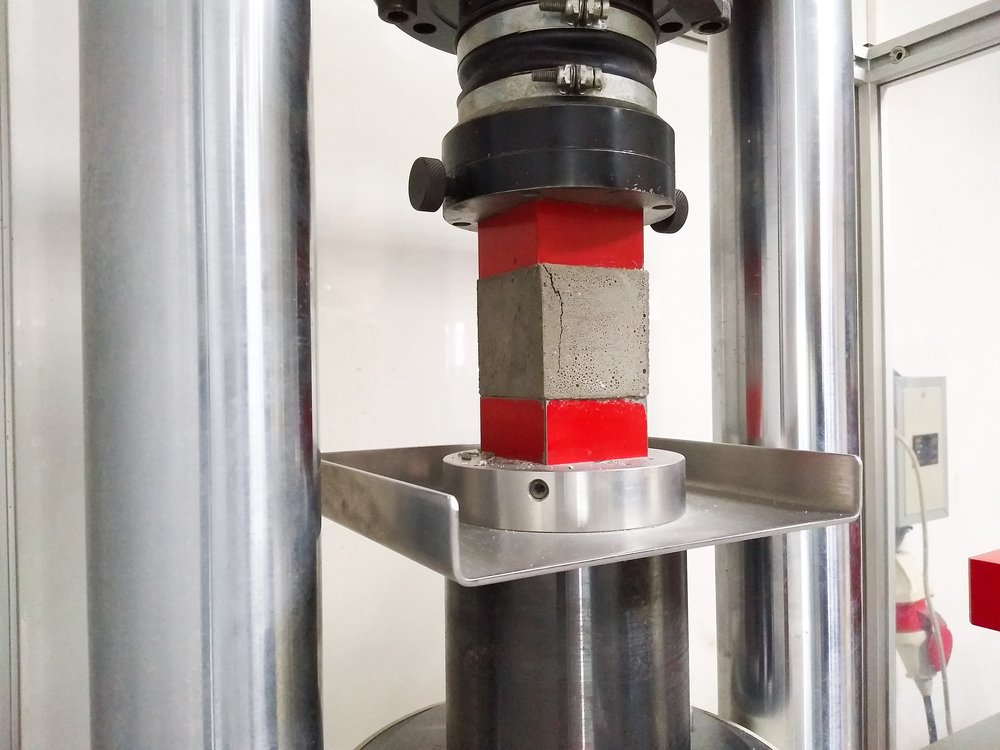

Stresstest für Beton
Stresstest für Beton



Für die Beanspruchung durch eine Normalkraft gilt:

Methode

Hier klicken zum AusklappenSpannung: $ \sigma = \frac{F}{A} $

Festigkeit
: $ \beta = \frac{F_u}{A} $
  • $ F $ = Kraft
  • $ F_u $ = Größte aufnehmbare Kraft
  • $ A $ = Querschnittsfläche
  • $ \beta $ = Festigkeit bei axialer Beanspruchung

Für eine Biegebeanspruchung gilt:

Methode

Hier klicken zum AusklappenSpannung: $\sigma = \frac{M}{W}$

Festigkeit: $ \beta_{BZ} = \frac{M_u}{W} $
  • $ M $ = Biegemoment
  • $ W $ = Widerstandsmoment
  • $ M_u $ = Größtes aufnehmbares Biegemoment
  • $ \beta_{BZ} $ = Biegezugfestigkeit

Welchen Wert für die Festigkeit letztlich vorliegt, hängt vom Werkstoff und

von der Art

  • der Belastung,
  • des Spannungszustandes,
  • der Lastaufbringung sowie
  • der Struktur- und Umgebungsparameter

ab.

Merke

Hier klicken zum AusklappenBesonders die Struktur- und Umgebungsparameter beeinflussen die Festigkeit eines Werkstoffes maßgeblich.

Beanspruchungsarten:

Im Bereich des Bauingenieurwesens unterscheidet man unterschiedliche Beanspruchungsarten. In Summe sind es vier:

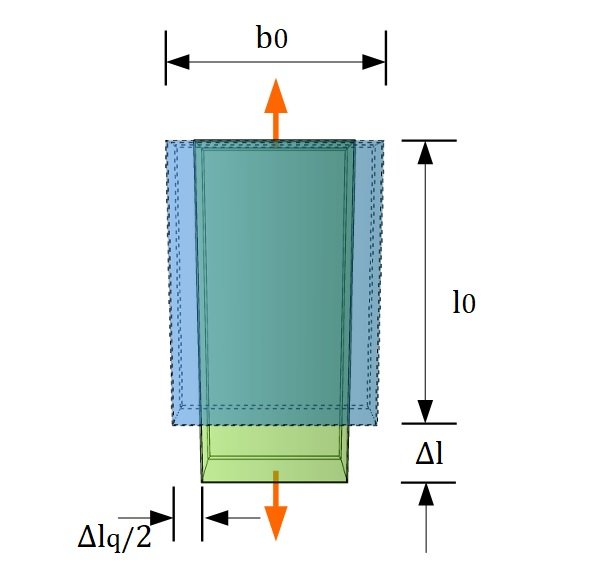

Zugbeanspruchung (kurz: Zug) mit der Zugfestigkeit $\beta_Z $

Zugbeanspruchung
Zugbeanspruchung

 Druckbeanspruchung (kurz: Druck) mit der Druckfestigkeit $ \beta_D $

Druckbeanspruchung
Druckbeanspruchung

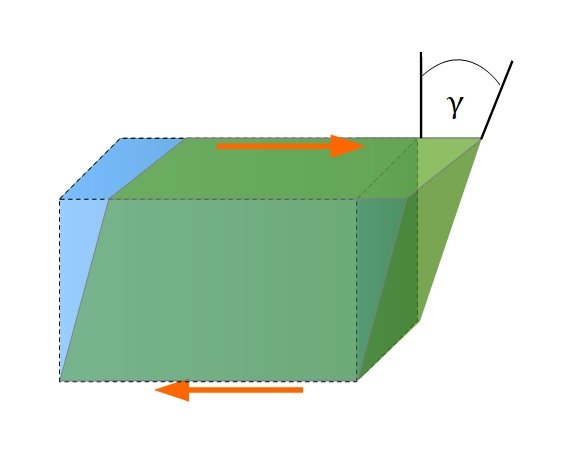

 Schubbeanspruchung (kurz: Schub) mit der Schubfestigkeit $ \tau_w $

Schubbeanspruchung
Schubbeanspruchung

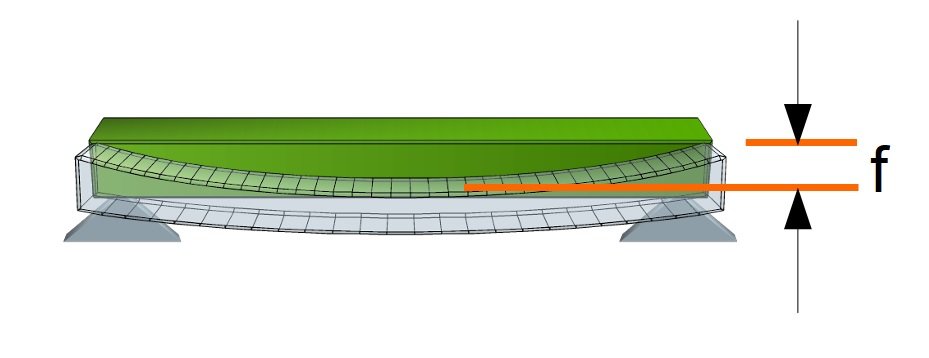

 Biegebeanspruchung (kurz: Biegung) mit der Biegezugfestigkeit $ \beta_{BZ} $

Biegung
Biegung

Spannungszustände

Video: Festigkeit



Ein Objekt oder Gebäude kann bis drei unterschiedlichen Spannungszuständen unterliegen. Man unterscheidet den

  • einachsigen Spannungszustand $ \beta_Z , \beta_D $,
  • zweiachsigen Spannungszustand $ \beta_{2Z}, \beta_{2D} $,
  • dreiachsigen Spannungszustand, $ \beta_{3Z}, \beta_{3D} $

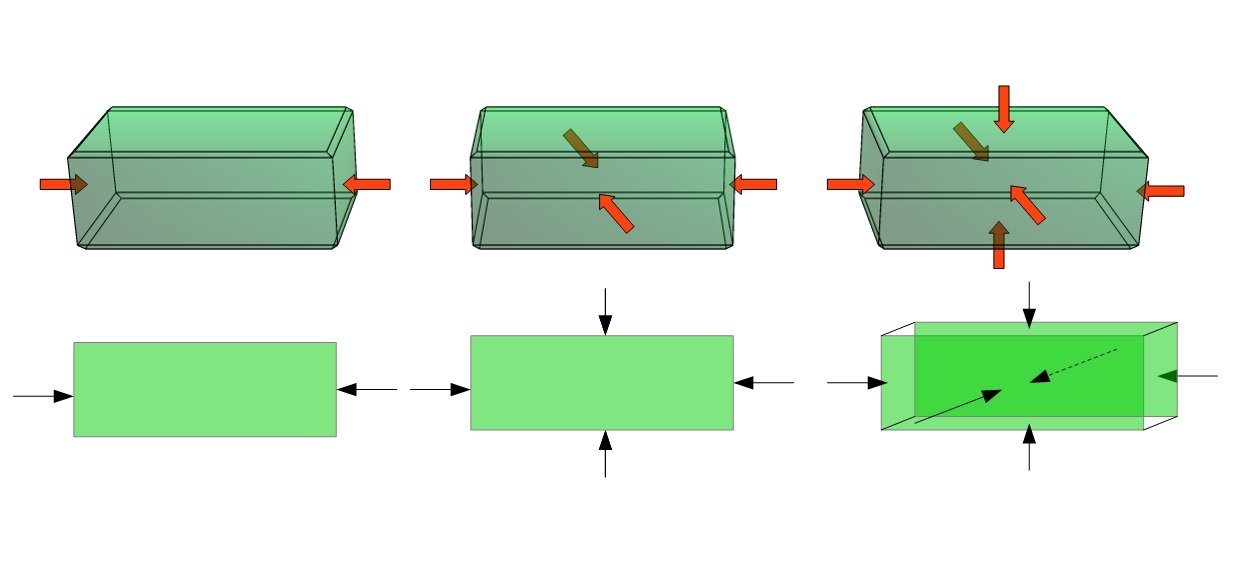

In der nächsten Abbildung haben wir für dich alle drei Spannungszustände abgebildet:

Spannungszustände
Spannungszustände



Lastaufbringung

Im Rahmen der Lastaufbringung berücksichtigt man

  • Belastungsgeschwindigkeit
  • konstante Dauerlast (statisch, dynamisch)
  • wiederholte Belastung (kontinuierlich, diskontinuierlich)

Struktur- und Umgebungsparameter

Wie bereits erwähnt, sind es gerade die Struktur- und Umgebungsparameter, die Einfluss auf die Festigkeit eines Baustoffes nehmen. Berücksichtigt werden hier

  • Umwelt-/Umgebungseinflüsse (Temperatur, relative Feuchtigkeit)
  • Zusammensetzung des Baustoffes (kristallin, amorph)
  • Art der Bindung (metallisch, ionisch)
  • Porosität
