Technische Zeichnungen müssen sowohl in der Papierform als auch bei der CAD-typischen Aufbereitung so beschaffen sein, dass eine sichere Ablage möglich ist.
CAD-Zeichnungen werden dabei in entsprechenden Datenbanken abgespeichert. Werden jedoch Zeichnungen größer DIN-A4 ausgedruckt, müssen diese gerollt oder auf ein A4-Format gefaltet gelagert werden. Die Nutzung von Bauzeichnungen auf der Baustelle setzt ebenfalls ein korrektes Falten der in der Regel sehr großen Blattformate im Bauwesen voraus. Doch auch im Maschinenbau sind durchaus bei größeren Maschinendarstellungen auch große Papiere erforderlich.
Mit der DIN 824 existiert eine Norm, die das Falten von Vervielfältigungen technischer Zeichnungen sowie das Ablegen des Faltgutes in entsprechende Schriftgutbehälter zum Inhalt hat.
Ihr solltet die Logik hinter den Faltungsmechanismen verstehen, um in der Praxis damit auch arbeiten zu können.
Es wird unterschieden zwischen unterschiedlichen Faltungsarten (Form A, B, C), wobei es generell das Ziel ist die großen Formate so zu falten, dass diese in Heftern bzw. Ordnern der Größe A4 abgelegt bzw. abgeheftet werden können.
Dabei muss ein Rand für eine mögliche Lochung vorhanden sein.
- Bei der sogenannten Form A stellt z.B. die hinterste Faltung einen ausgefalteten Heftrand dar.
- Bei Form B muss ein zusätzlich anzubringender Heftrand vorgesehen werden und bei
- Form C steht das Deckblatt zur Lochung über.
Expertentipp
Versuchen Sie beim Falten stets die Form A zu nutzen, da hier keine zusätzlichen Teile, wie z.B. Heftränder erforderlich sind und das Ausfalten der großen Formate ohne ein Ausheften aus dem Ordner bzw. der Ablage möglich ist.
Bei allen Faltungen sollte das Schriftfeld vollständig auf der Deckseite der gefalteten Zeichnung liegen und ohne Drehen oder Entfalten vollständig gelesen werden können. Dies ist nur möglich, da sich nach DIN EN ISO 5457 das Schriftfeld stets in der rechten unteren Ecke des Zeichenfeldes befinden sollte.

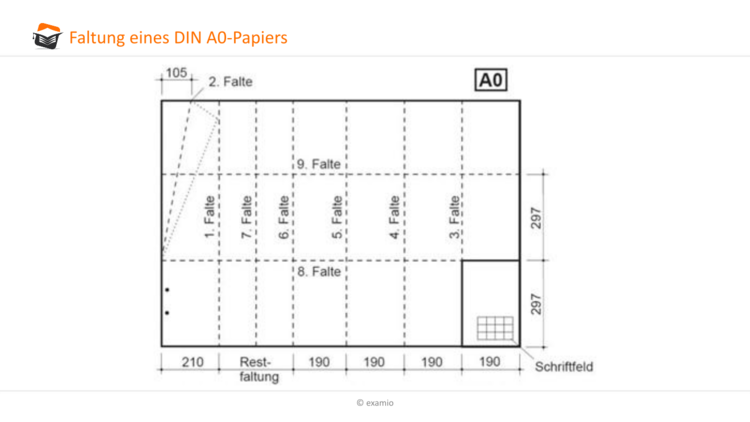

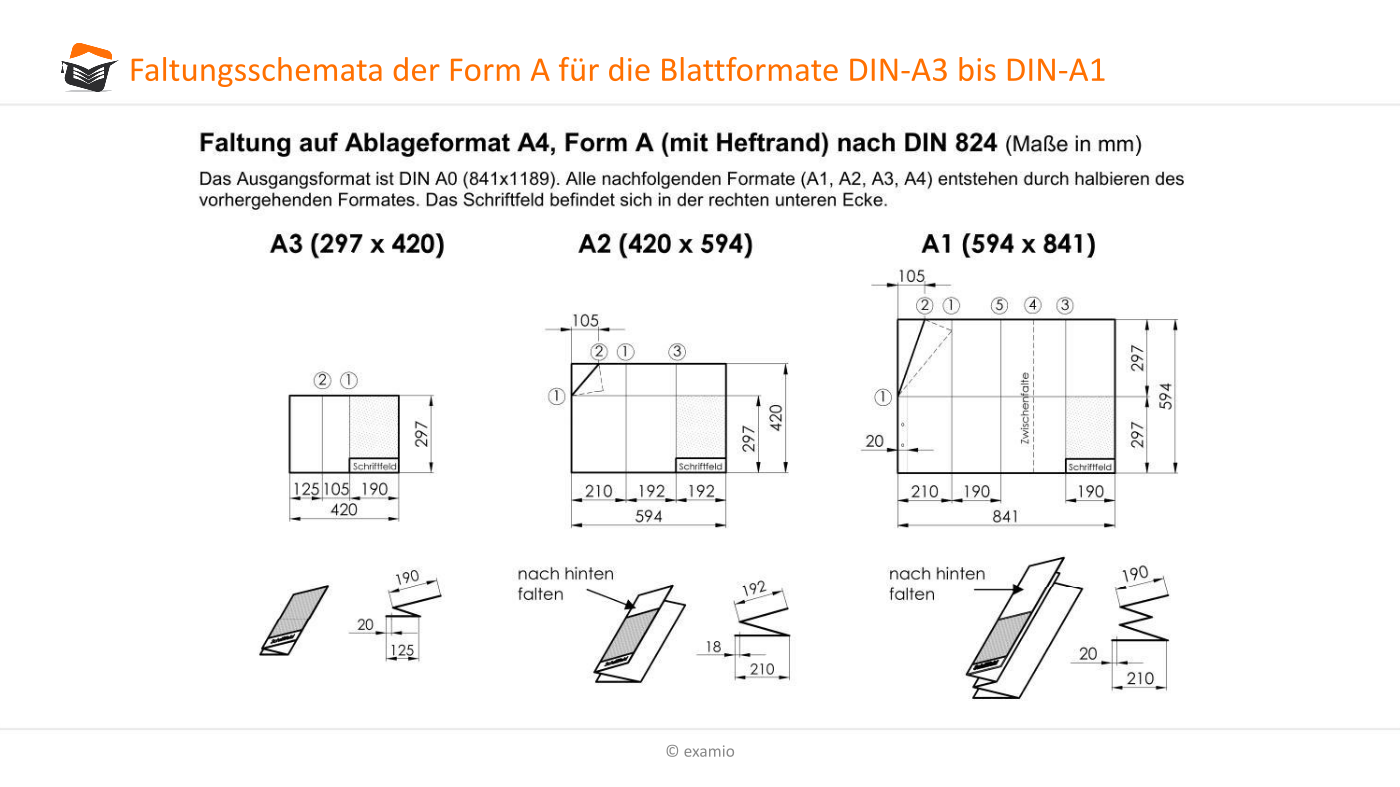

In den nachfolgenden Abb. 4.6 und Abb. 4.7 werden die Faltungsschemata für die Handfaltung von Papierformaten zusammenfassend vorgestellt, wobei auch der entsprechende Hinweis zur Positionierung des Schriftfeldes enthalten ist..
Expertentipp
Sie sollten das Falten einer A0-Zeichnung auf die Größe DIN A4 durchaus auch einmal praktisch üben.
