Arten von technischen Zeichnungen

Zunächst soll kurz aufgezeigt werden, was in einer technischen Zeichnung inhaltlich enthalten sein sollte.

Dazu schauen wir noch einmal auf die Definition einer technischen Zeichnung.

Merke

Hier klicken zum Ausklappen

Eine technische Zeichnung ist die normgerechte Darstellung eines Objektes. Diese Darstellung muss vollständig, eindeutig und verständlich sein, damit das in der Zeichnung dargestellte Objekt reproduzierbar ist.

Technische Zeichnung → normgerechte Darstellung

Dies bedeutet, dass aus realen oder auch fiktiven Objekten eine technische Zeichnung abgeleitet werden muss.

Objekte im Maschinenbau sind dabei Bauteile, Baugruppen oder auch ganze Maschinen; im Bau oder in der Architektur können dies Fenster, Türen oder Wände, aber auch ganze Gebäude sein.

Normgerechte Darstellung → vollständig, eindeutig, verständlich → reproduzierbar

Im Umkehrschluss sollte aus der Zeichnung ein reales Objekt gefertigt oder entwickelt werden können.

Eine Technische Zeichnung kann somit Endziel, aber auch Ausgangspunkt sein:

  • Endziel: Bei der Darstellung realer Objekte
  • Ausgangspunkt: Bei der Entwicklung neuer Objekte

Merke

Hier klicken zum Ausklappen

Die in den technischen Zeichnungen zu beachtenden Normen sind dabei für unterschiedliche Objekte ebenfalls unterschiedlich.

(Im Maschinenbau erfolgt die Bemaßung beispielsweise vollkommen anders als in der Architektur)

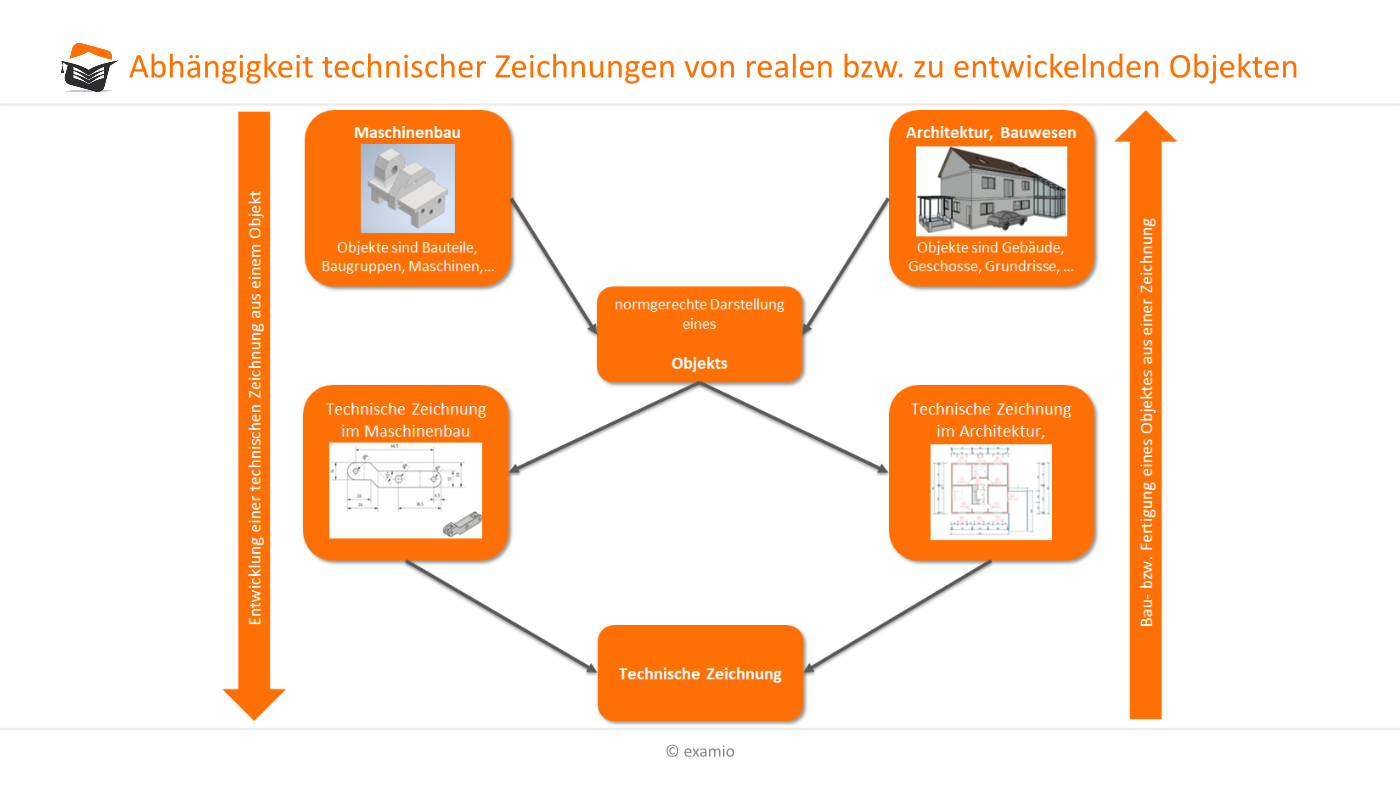

Abhängigkeit einer technischen Zeichnung

Beispiele einer technischen Zeichnung im Maschinenbau

Zur Veranschaulichung anbei zwei Beispiele einer technischen Zeichnung im Maschinenbau. Es handelt sich hier um eine Einzelteil- und um eine Baugruppenzeichnung. Der Unterschied beider Zeichnungsarten wird in einem speziellen Kurs behandelt, in dem nur technische Zeichnungen aus dem Maschinenbau und den entsprechenden Normen betrachtet werden.

Einzelteilzeichnung eines Bauteiles, mit der dieses Bauteil reproduzierbar gefertigt werden kann
Baugruppenzeichnung eines Schwinghebels

Beispiele einer technischen Zeichnung im Bauwesen bzw. in der Architektur

Im Bauwesen sind gegenüber dem Maschinenbau vollkommen andere Objekte in den technischen Zeichnungen darzustellen, also z.B. ganze Gebäude oder nur einzelne Geschosse.

Deshalb sind viele Normen, die technische Darstellungen im Bauwesen berücksichtigen vollkommen anders strukturiert als im Maschinenbau.

Hier nur zwei kleine Beispiele:

Flächennutzungsplans

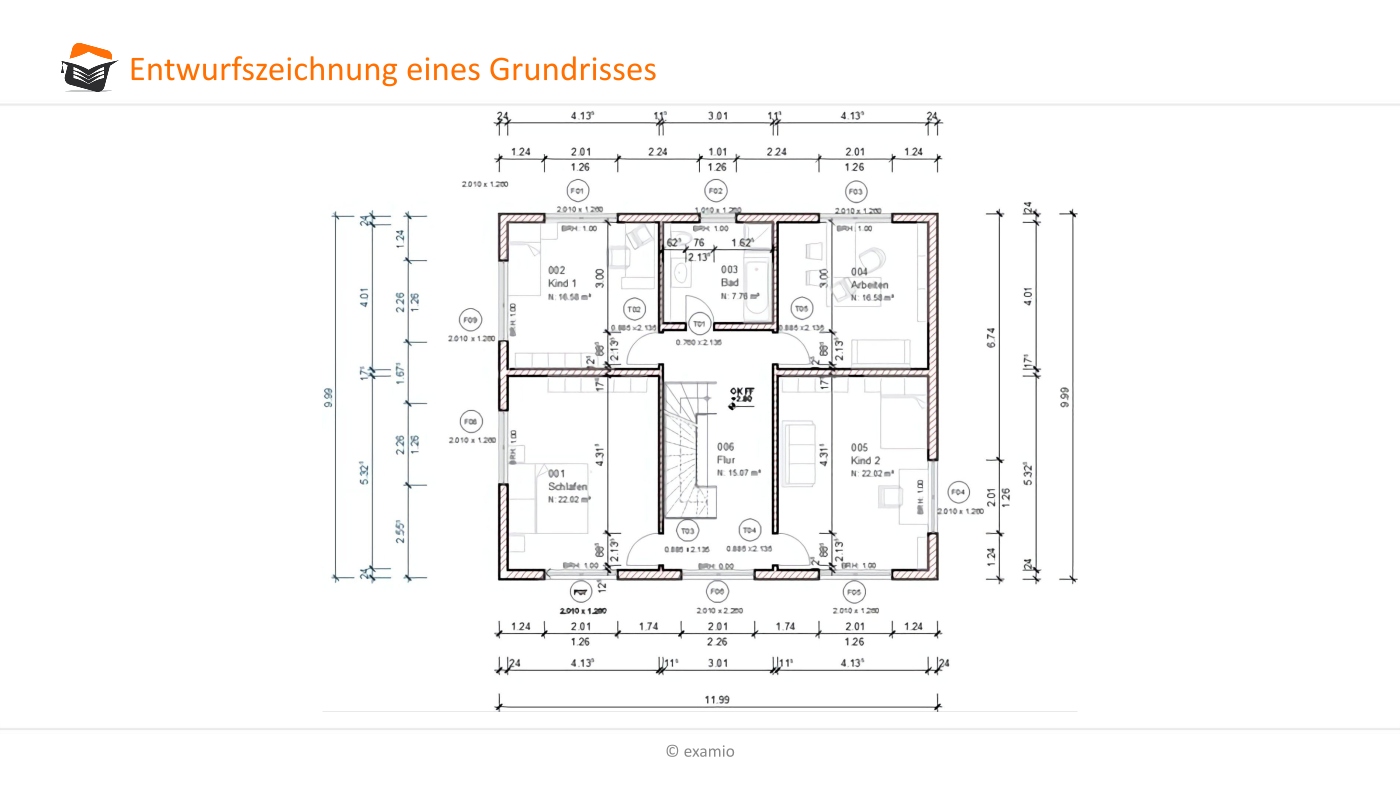

Entwurfszeichnung eines Grundrisses

Zusammenfassende Hinweise

In den nachfolgenden Ausführungen zeige ich nur Normen auf, die im Maschinenbau und im Bauwesen gleich bzw. ähnlich gelten. Spezielle Ausführungen zu den Normen, die nur im Maschinenbau bzw. nur im Bauwesen gelten werden in zwei eigenständigen Kursen betrachtet.
