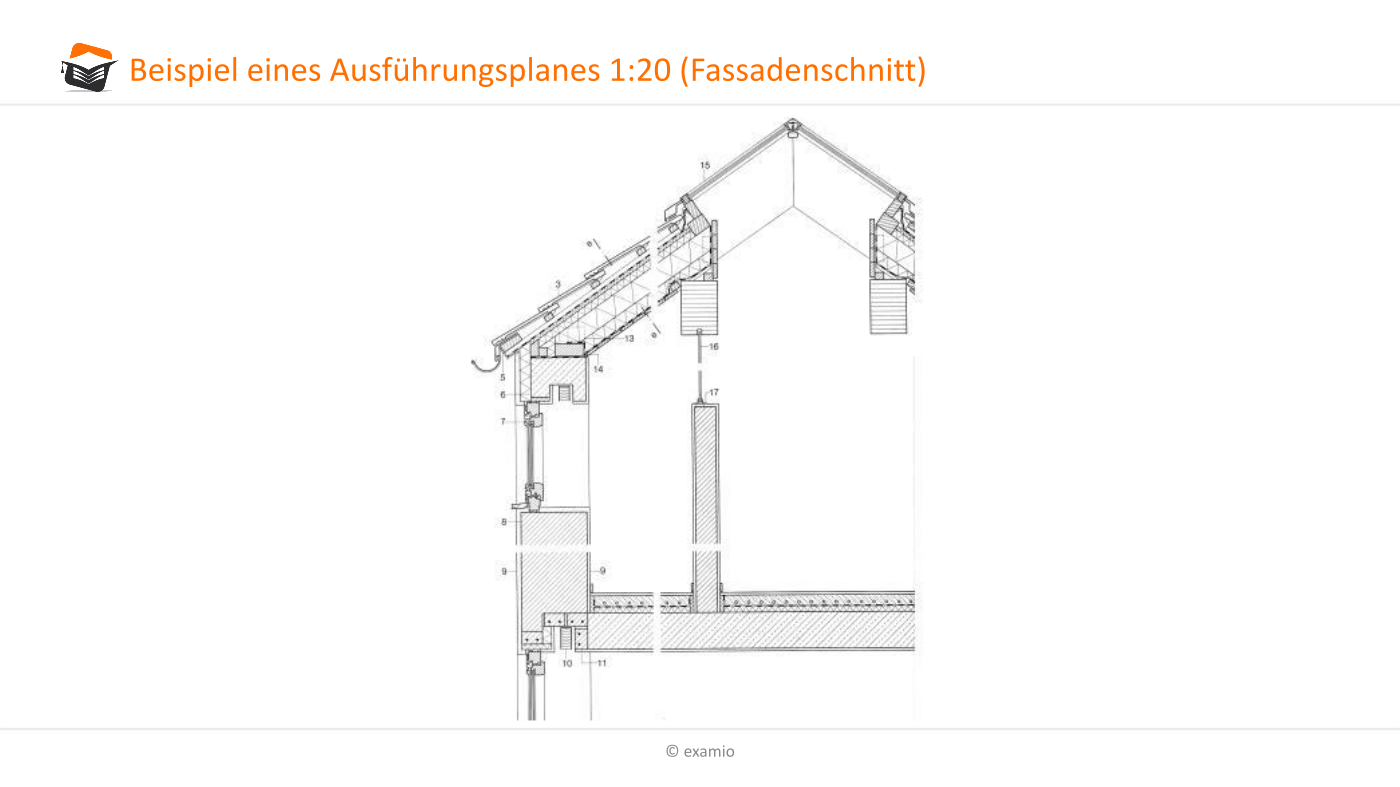

Schnitte werden auch in Bauwesen nach den gleichen Prinzipien genutzt. Abb. 6.6 zeigt beispielsweise einen Fassadenschnitt, in dem unterschiedliche Materialien geschnitten wurden.
In einer Zeichnung im Bauwesen wird dabei die Schrägschraffur, die in einer maschinenbautechnischen Darstellung in der Regel für alle Materialien genutzt wird nur für spezielle Wandwerkstoffe eingesetzt.
Die Darstellung von Grundrissen ist insbesondere bei Ausführungszeichnungen die am häufigsten genutzte Schnittart im Bauwesen. Dies ist eine Besonderheit bei Bauzeichnungen.

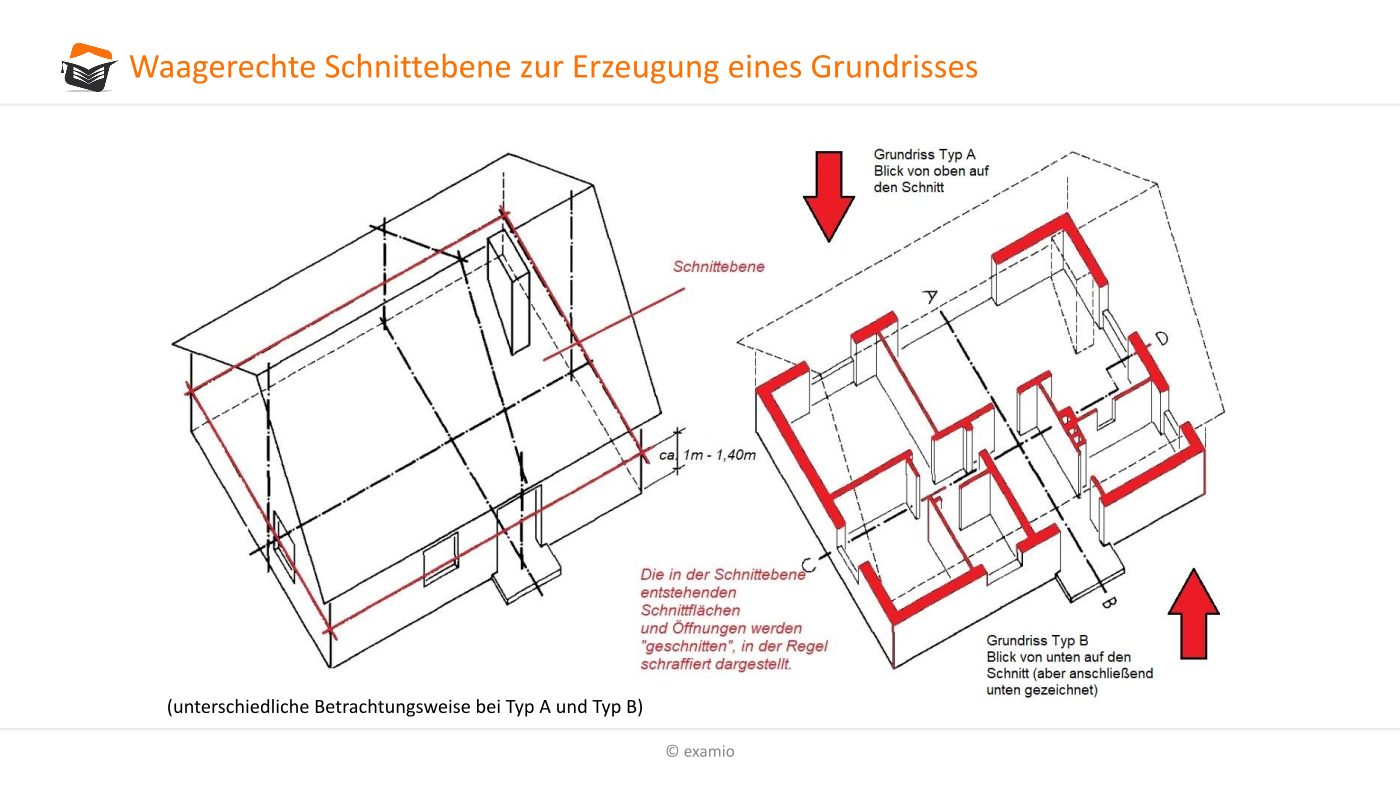

Damit in einem Geschoss bei diesem waagerechten Schnitt alle Wände und Öffnungen eindeutig geschnitten dargestellt werden können, beträgt die Schnitthöhe je Geschoss ca. 1m – 1,40m; in CAD-Programmen kann diese Schnitthöhe individuell festgelegt werden.
Die Schnitthöhe sollte dabei so liegen, dass Öffnungen, wie Türen und Fenster eindeutig geschnitten werden.
Merke
Ein Grundriss ist ein maßstabsgetreuer zweidimensionaler Schnitt quer durch ein dreidimensionales Bauwerk.
Im Bauwesen existieren dabei zwei grundlegende Grundrissarten:
Grundriss Typ A
Nach DIN 1356-1 ist der Grundriss Typ A die Draufsicht auf den unteren Teil eines horizontal geschnittenen Bauobjektes. Der Schnitt wird also von oben betrachtet dargestellt und beinhaltet wesentliche Informationen für den Architekten.

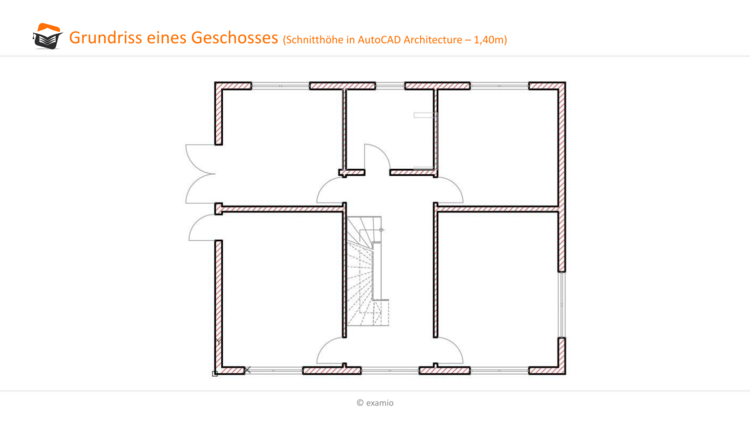

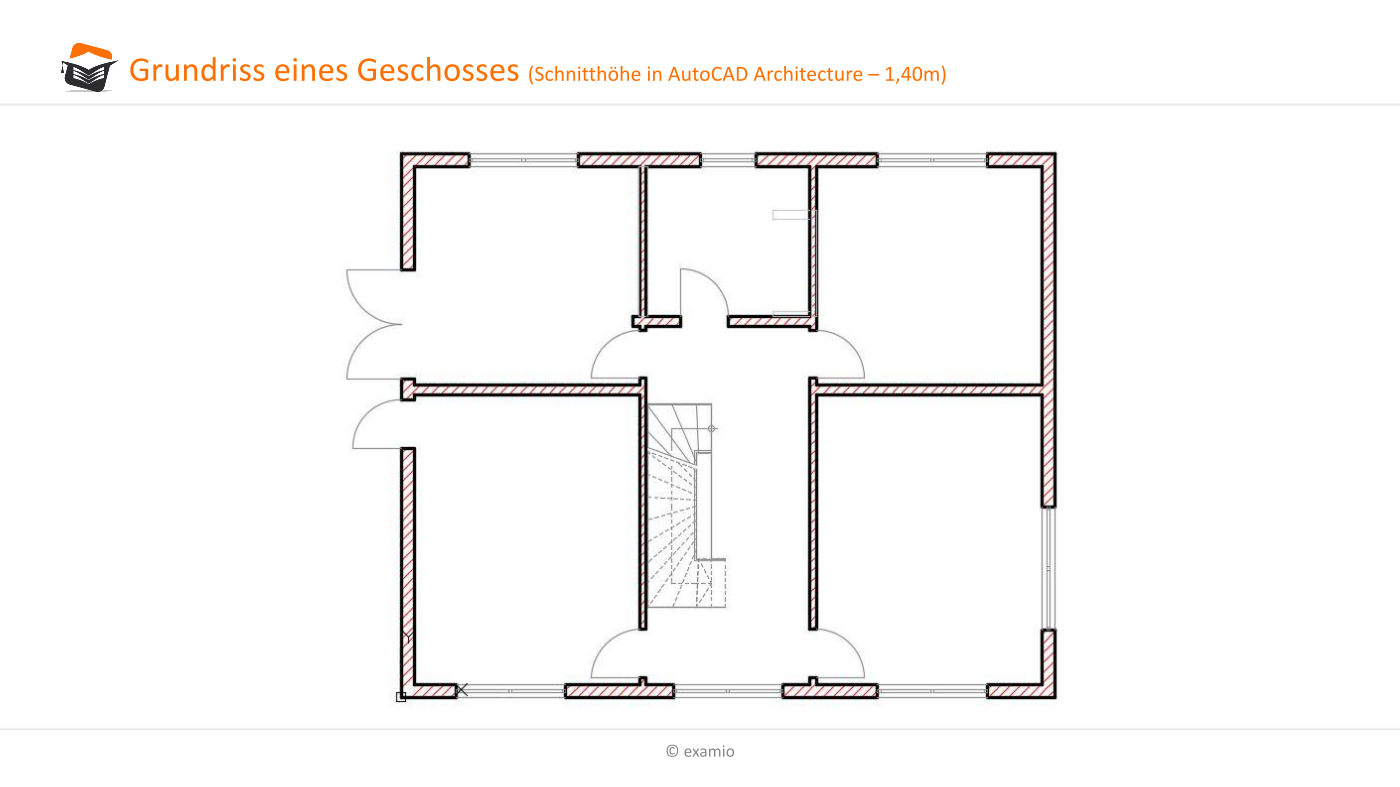

In einer Ausführungszeichnung wird der Grundriss (Typ A) von oben betrachtet als Schnitt dargestellt und kann eindeutig bemaßt werden. Die Öffnungen, wie z.B. Türen und Fenster werden dabei ebenfalls eindeutig dargestellt. Die nachfolgende Abb. 6.8 zeigt einen Grundriss (Typ A) ohne Bemaßung, aber mit Darstellung von Türen, Fenstern und einer Treppe.
Grundriss Typ B
Der Grundriss Typ B ist die gespiegelte Untersicht unter den oberen Teil eines horizontal geschnittenen Bauobjekts. Der Schnitt wird demzufolge von unten betrachtet dargestellt und beinhaltet wesentliche Informationen für den Bauingenieur.

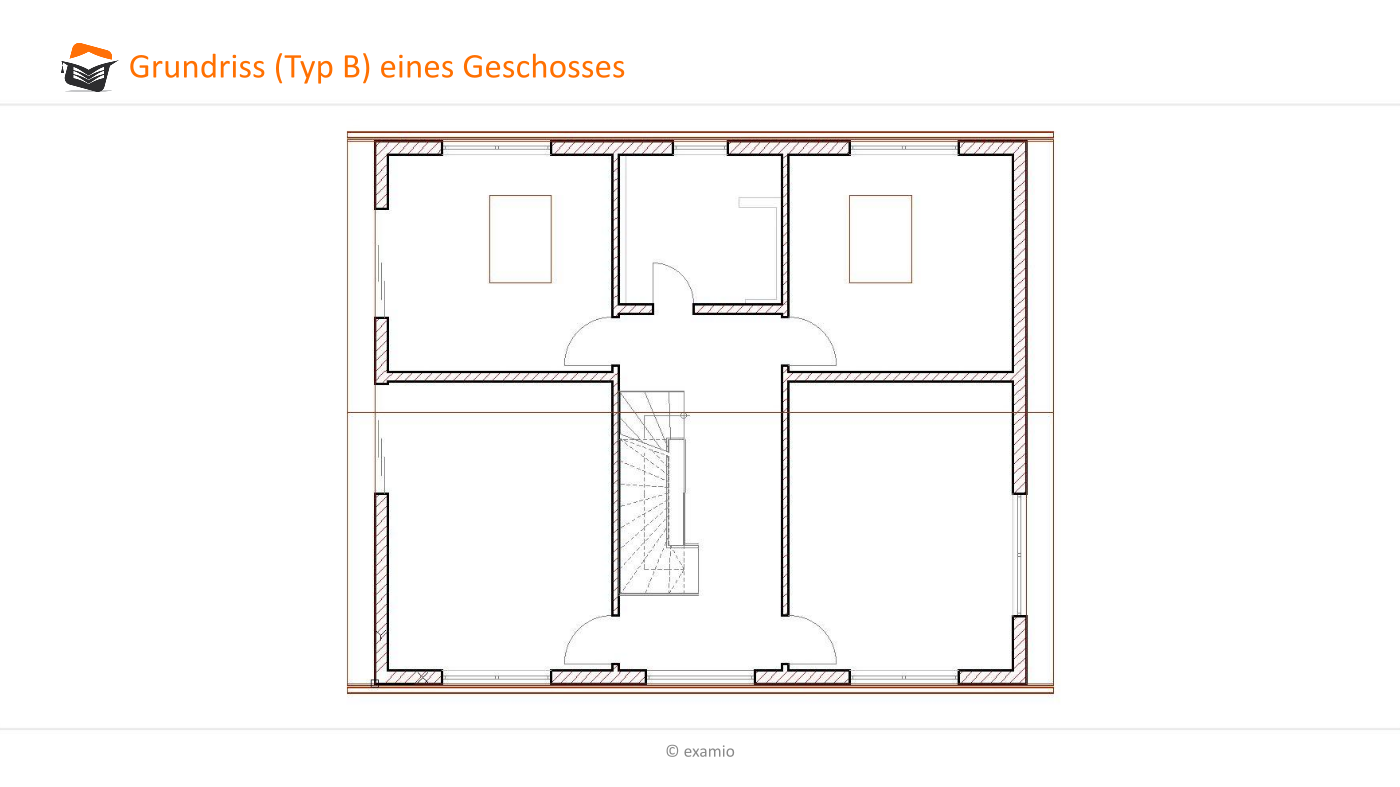

Da der Grundriss Typ B im Prinzip auf der gleichen Schnitthöhe realisiert wird zeigt er im Schnitt die gleichen Objekte wie ein Schnitt vom Typ A; allerdings sind von unten betrachtet auch Deckenöffnungen oder auch ein überstehendes Dach im Schnitt sichtbar (siehe Abb. 6.9).
Ausstattungen, wie z.B. Möbel fehlen bei einem Grundriss Typ B jedoch generell.
