Schraffurdarstellung definierter Werkstoffe

Wie bereits erwähnt werden die Flächen eines Schnitts, die durch den Werkstoff gehen mit einer Schraffur versehen, welche mit Linien in einem Winkel von 45° bzw. 135° dargestellt werden.

Diese auch als Grundschraffur bezeichnete Schraffur wird in einer technischen Zeichnung des Maschinenbaus standardmäßig ohne jegliche Berücksichtigung des Werkstoffes eingesetzt. Dieser wird entweder im Schriftfeld oder in der Stückliste benannt.

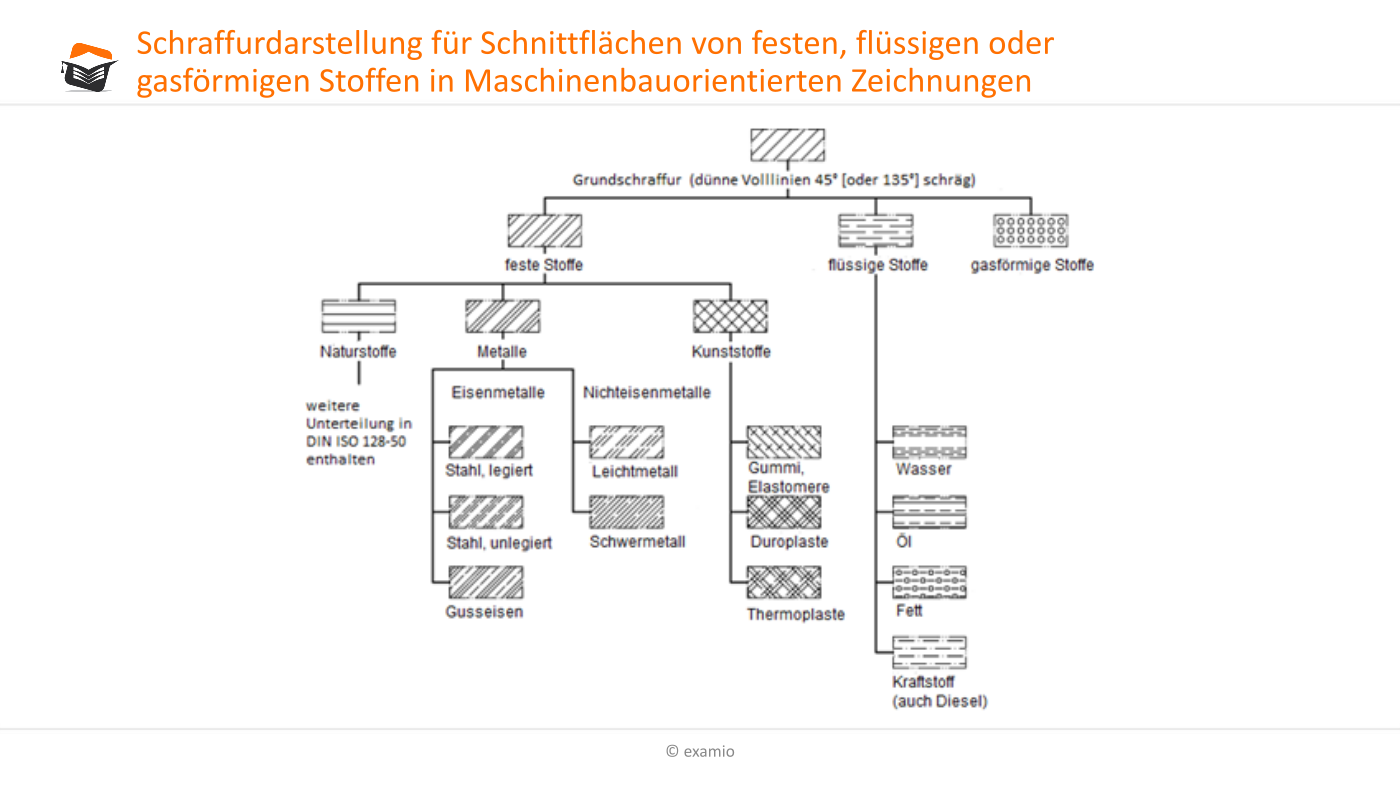

Soll der Werkstoff in die Gestaltung der Schraffur einfließen, können nach der DIN ISO 128-50 jedoch die in Abb. 6.10 gezeigten Schraffurdarstellungen Anwendung finden. Diese Verfahrensweise sollte jedoch nur ausnahmsweise in Gesamtzeichnungen genutzt werden, wobei dies nicht von der genauen Angabe der Werkstoffe in Schriftfeldern oder Stücklisten entbindet.

Schraffurdarstellung für Schnittflächen
Abb.6.10

Bei Zeichnungen aus dem Bau werden Baumaterialien demgegenüber etwas anders dargestellt. Entsprechende Hinweise sind hier in der DIN 1356-1 enthalten.

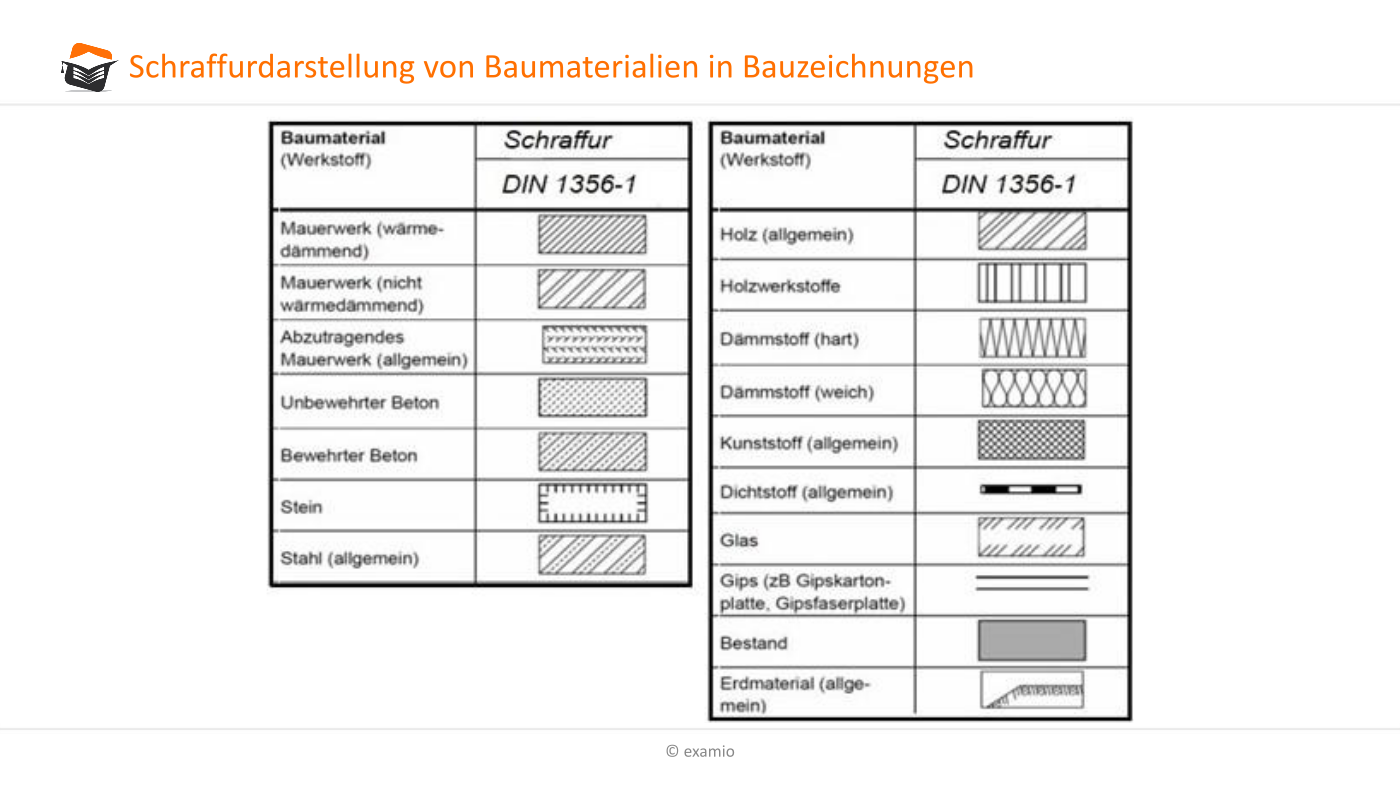

Schraffurdarstellung von Baumaterialien
