Merke

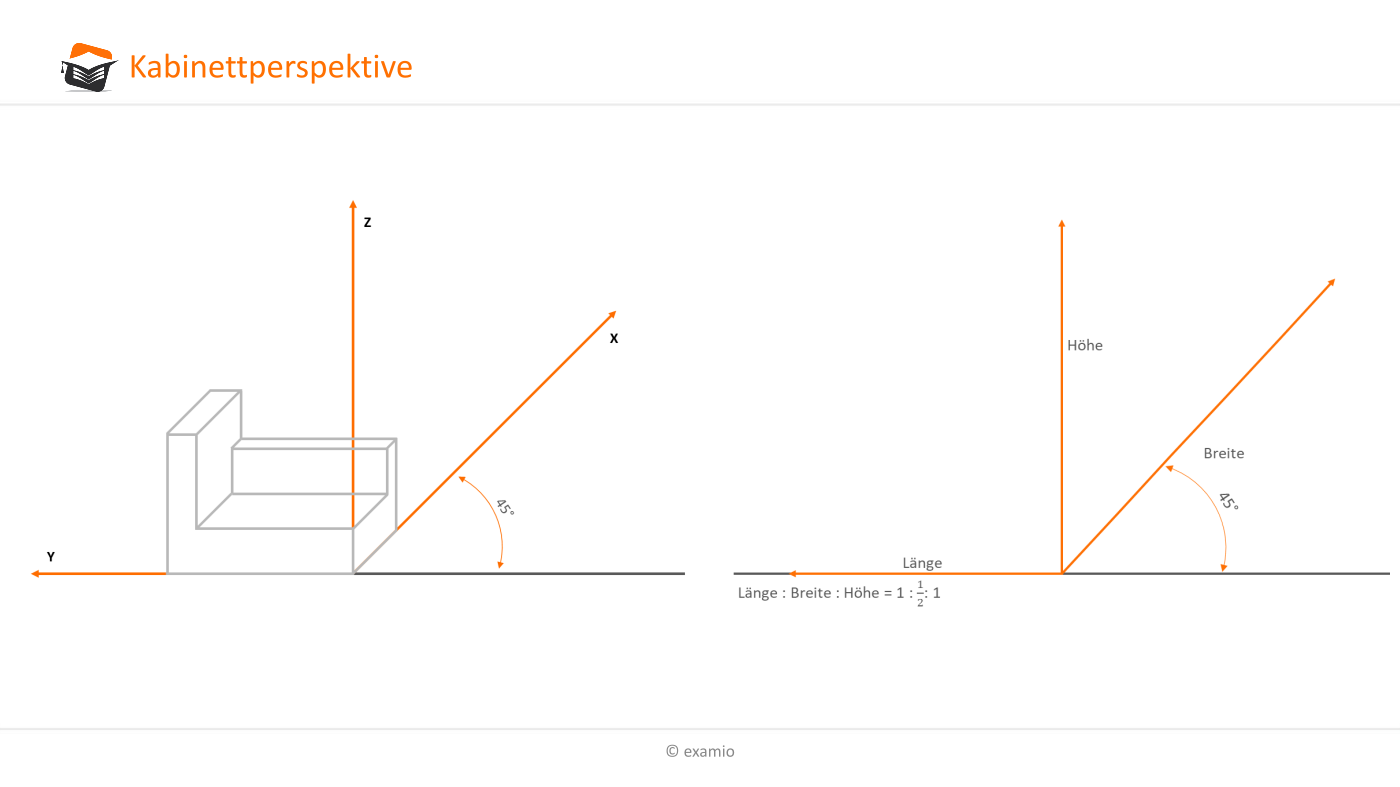

Die Kabinettperspektive ist ebenfalls eine Form der Axonometrie (rechtwinklige Parallelprojektion) und wird als grafische Darstellungsmethode von räumlichen Körpern verwendet.
Die Hauptansicht bleibt unverändert, die Längenlinie liegt auf der Horizontlinie. Der Winkel zur Horizontalen bezüglich der Breite beträgt 45°.
Längen- und Höhenmaße bleiben unverändert, in die Tiefe wird die reale Breite halbiert.
Expertentipp
Die Kabinettperspektive ist eine Kavalierperspektive mit verkürzter Darstellung in der Breite.
