Die meisten Formschlussverbindungen, bestehend aus einer Welle-Nabe-Verbindung, haben einen vorhandenen Freiheitsgrad, den es zu sichern gilt. Man spricht in diesem Zusammenhang von einer axialen Sicherung, oder Fixierung.
Sicherungsringe, Splinte, oder andere derartige Elemente dienen der Sicherung von Maschinenteilen gegenüber besagtem axialen Verschieben.

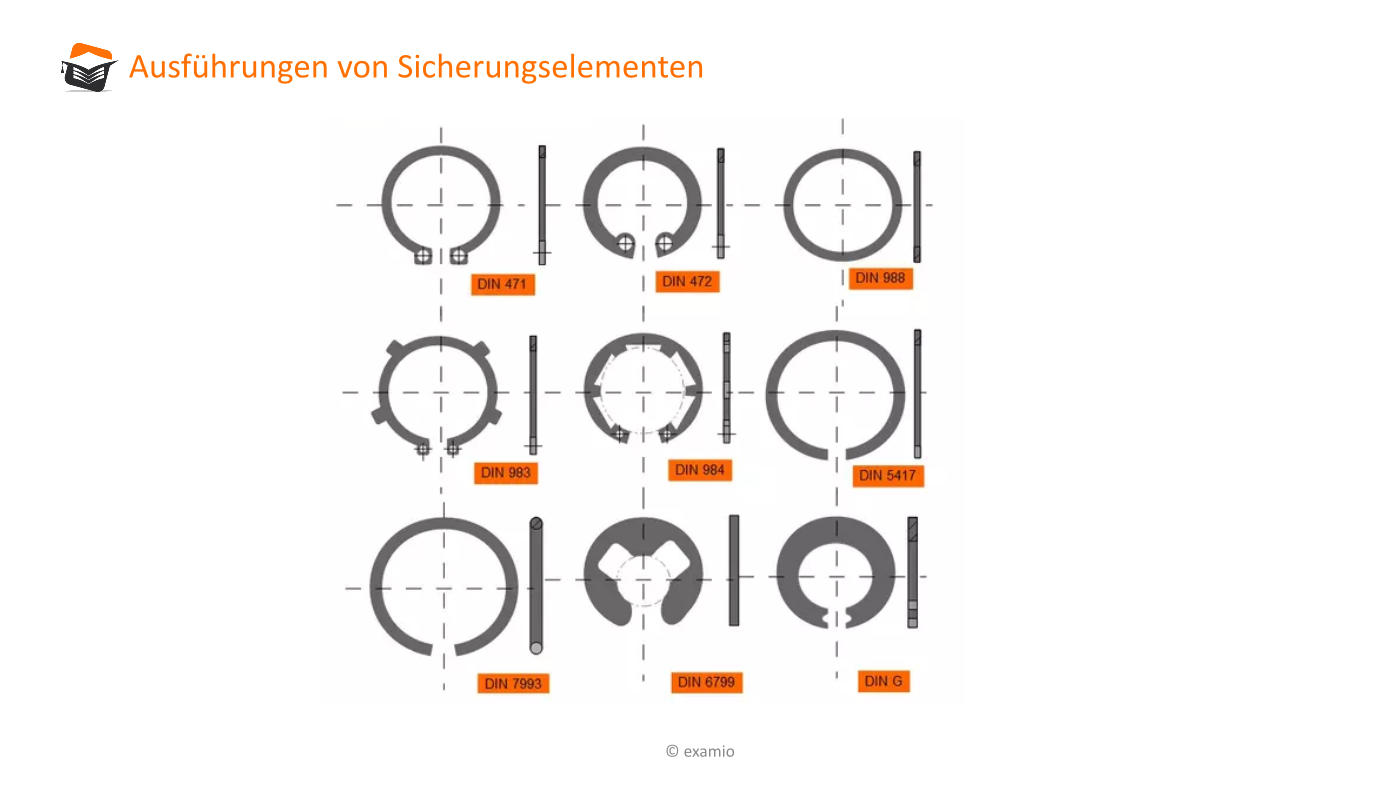

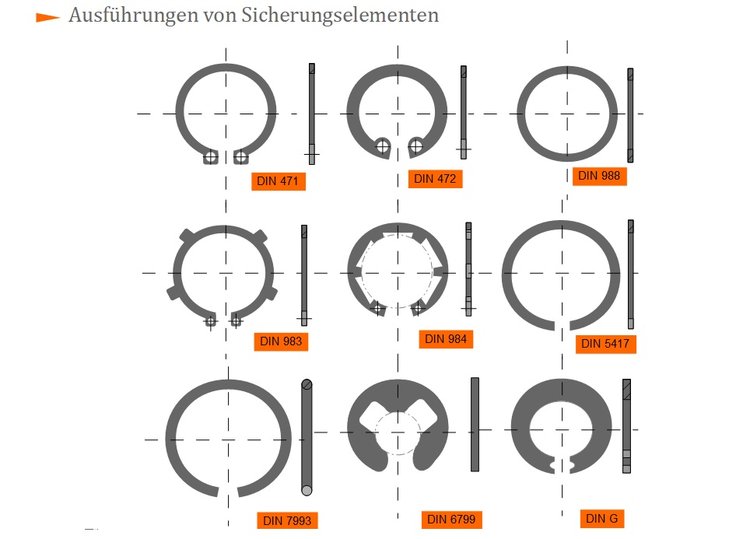

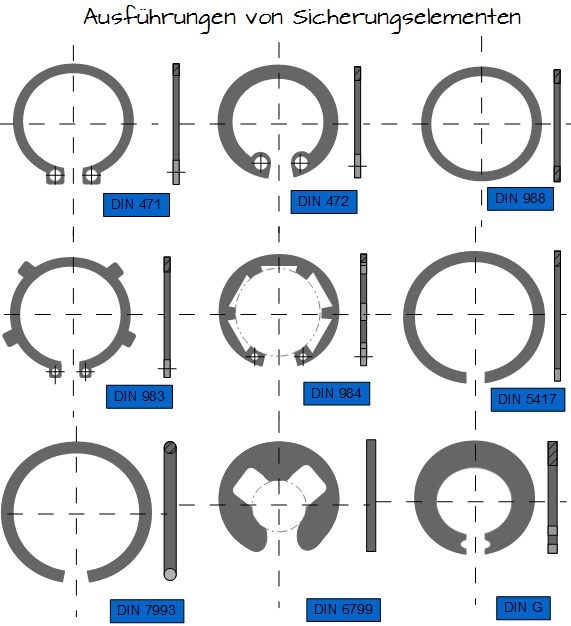

In der nächsten Abbildung siehst du eine Übersicht unterschiedlicher Sicherungsringe und -scheiben.
- DIN 471: Sicherungsring für Wellen
- DIN 472: Sicherungsring für Bohrungen
- DIN 988: Stütz- bzw. Passscheibe
- DIN 983: Sicherungsring mit Lappen für Wellen
- DIN 984: Sicherungsring mit Lappen für Bohrungen
- DIN 5417: Sprengring für Wälzlager mit Ringnut
- DIN 7993: Runddraht-Sprengring
- DIN 6799: Sicherungsscheibe für Wellen
- DIN G: Greifring für Wellen ohne Nut
