Carnot-Prozess

Bei dem Carnot-Prozess handelt es sich um ein Gedankenexperiment, welches Anfang des 19. Jahrhunderts von Nicolas Léonard Sadi Carnot vorgeschlagen wurde. Der Carnot-Prozess besteht aus zwei isothermen und zwei isentropen Zustandsänderungen, welche im T,S-Diagramm ein Rechteck bilden.

Vorgehensweise des Carnot-Prozesses

Um sich den Carnot-Prozess vorstellen zu können, wird im Folgenden das T,S-Diagramm herangezogen. Es wird ein geschlossenes System betrachtet, welches aus vier offenen Systemen besteht. Innerhalb des Systems befindet sich ein Gas. Die Beschreibung des Carnot Prozesses erfolgt nach dem rechtslaufenden Kreisprozess.

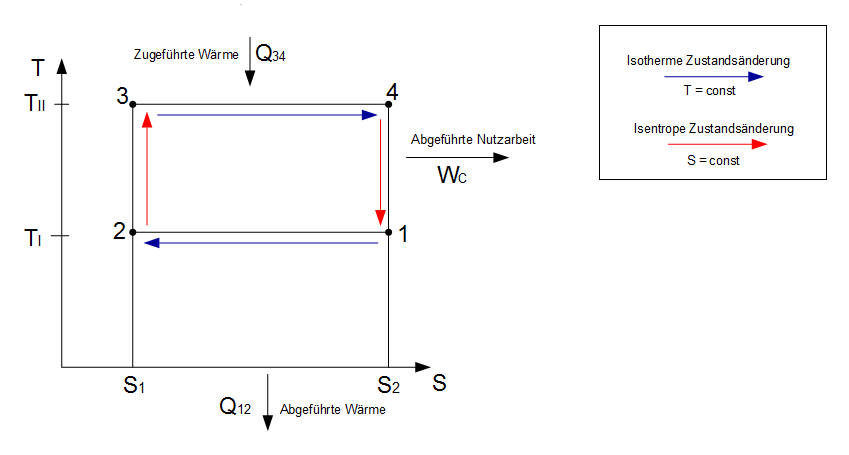

Carnot-Prozess TS-Diagramm
Carnot-Prozess im TS-Diagramm


Es wird zusätzlich zum T,S-Diagramm noch das p,V-Diagramm herangezogen, um zu zeigen wie sich Volumen und Druck verändern:

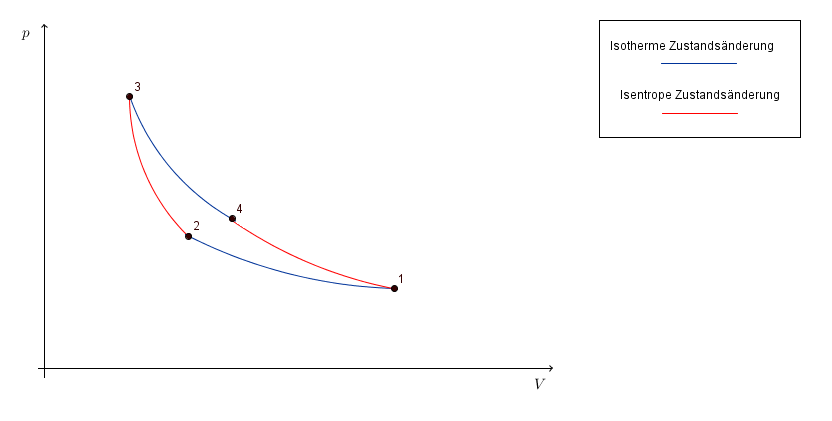

Carnot-Prozess pV-Diagramm
Carnot-Prozess im p,V-Diagramm


Zustandsänderung (
$1 \to 2$): Isotherme Kompression (reibungsfrei)

Begonnen wird damit, dass im Zustand 1 das Gas innerhalb des Systems Kontakt mit einem Kältereservoir besitzt. Dieses Kältereservoir hat eine konstante Temperatur $T_I$. Der Kolben wird mittels mechanischer Arbeit zusammengedrückt, es muss also Arbeit zugeführt werden (die Betrachtung der zugeführten und abgeführten Arbeit erfolgt im nächsten Abschnitt). Das Gas zieht sich zusammen, was zu einer Verringerung des Volumens und damit zu einer Erhöhung des Drucks führt. Aufgrund des Kältereservoirs bleibt die Temperatur des Gases konstant (isotherm) und steigt nicht an. Die Wärmemenge $Q_{12}$ die abgeführt werden muss ergibt sich zu:

Methode

Hier klicken zum Ausklappen

$Q_{12} = -W_V = \int_1^2 p \; dV$.

$Q_{12} = T_I \cdot (S_1 - S_2)$

Der resultierende Wert der Wärmemenge wird negativ, d.h. Wärme wird aus dem System abgeführt.

(Die obigen Formeln sind dem Abschnitt isotherme Zustandsänderung zu entnehmen)

Hinweis

Hier klicken zum Ausklappen

Zum besseren Verständnis wird die Berechnung der Wärmemenge mittels Entropie für den Zustand 1-2 aufgeführt:

$\int T \; dS = Q + W_{diss}$

Es handelt sich um einen reversiblen Prozess, weshalb $W_{diss}$ nicht berücksichtigt wird:

$Q = \int T\; dS$

Die Temperatur ist für Zustand 1-2 konstant bei $T_I$:

$Q = \int T_I \; dS$

Integrieren:

$Q = T_I \; \int_{S_2}^{S_1} dS$

Die Integration findet von Zustand 1 (hier ist $S_2$ gegeben) zum Zustand 2 (hier ist $S_1$ gegeben) statt.

$Q = T_I \; (S_1 - S_2)$

Zustandsänderung ($2 \to 3$): Isentrope Kompression (adiabat und reibungsfrei)

Das Gas wird nun von dem Kältereservoir getrennt. Mittels mechanischer Arbeit wird nun das abgedichtete Gas weiter verdichtet (Kolben wird weiter zusammengedrückt), d.h. es muss Arbeit aufgewendet werden. Da das Kältereservoir nicht mehr vorhanden ist, steigt die Temperatur auf $T_{II}$ (System ist adiabat, d.h. Wärme kann nicht aus dem System entweichen). Zusätzlich dazu verringert sich das Volumen weiter und der Druck steigt.

Methode

Hier klicken zum Ausklappen

$Q_{23} = 0$.

Bei der isentropen Zustandsänderung ändert sich die Entropie ($S_2 - S_1 = 0$) nicht, d.h. Wärme $Q$ und Dissipationsarbeit $W_{diss}$ sind gleich 0. Dies ist bei einem reibungsfreien und adiabaten System gegeben.


Zustandsänderung (
$3 \to 4$): Isotherme Expansion

In einem weiteren Schritt wird das Gas nun mit einem Wärmereservoir in Kontakt gebracht. Das Wärmereservoir besitzt eine konstante Temperatur $T_{II}$, welche genau der Temperatur des Gases zu diesem Zeitpunkt entspricht. Der vorher zusammengedrückte Kolben wird nun "losgelassen" und das Volumen dehnt sich aus, wobei der Druck geringer wird. Das bedeutet auch, dass Arbeit von dem Gas an die Kolbenstange abgegeben wird. Die Temperatur hingegen sinkt nicht, da das Wärmereservoir dafür sorgt, dass die Temperatur des Gases konstant durch die Wärmezufuhr konstant bleibt. Die Wärmemengen ergeben sich zu:

Methode

Hier klicken zum Ausklappen

$Q_{34} = -W_V = \int_3^4 p \; dV$.

$Q_{34} = T_{II} (S_2 - S_1) $

Der resultierende Wert der Wärmemenge wird positiv, d.h. Wärme wird dem System zugeführt.

Zustandsänderung ($4 \to 1$): Isentrope Expansion

Das Gas wird von dem Wärmereservoir getrennt. Der Kolben ist aber immer noch dabei zu expandieren. Das bedeutet eine Volumenvergrößerung und eine Verringerung des Drucks. Auch die Temperatur verringert sich nun, da das Wärmereservoir nicht mehr angeschlossen ist. Der Kolben drückt sich solange zurück, bis das Gas wieder seinen Anfangszustand 1 ($T_I,\; p_1 \; V_1$) erreicht hat. Da das System adiabat ist, kann keine Wärme mit der Umgebung ausgetauscht werden:

Methode

Hier klicken zum Ausklappen

$Q_{41} = 0$.

Die Nutzarbeit des Carnot-Prozesses

Die nutzbare Arbeit $W_C$ errechnet sich durch die Zustände, in denen Wärme zugeführt bzw. abgegeben wird. Das sind die isothermen Zustandsänderungen. Die Nutzarbeit stellt die Summe aus zugeführter und abgeführter Arbeit dar:

Methode

Hier klicken zum Ausklappen

$W_C = \sum W_V = \sum W_t^{rev}$.                Nutzarbeit allgemein


Oder die Nutzarbeit stellt die negative Summe aus zugeführter und abgeführter Wärme dar:

Methode

Hier klicken zum Ausklappen

$W_C = - \sum Q$.                        Nutzarbeit allgemein


Für den Carnot-Prozess gilt:

$W_C = - (Q_{12} + Q_{34})$.

Einsetzen von  $Q_{12} = T_I \cdot (S_1 - S_2)$ und $Q_{34} = T_{II} (S_2 - S_1)$:

$W_C = -(T_I \cdot (S_2 - S_1) + T_{II} (S_1 - S_2))$

Methode

Hier klicken zum Ausklappen

$W_C = T_I \cdot (S_2 - S_1) + T_{II} (S_1 - S_2)$    Nutzarbeit des Carnot-Prozesses

mit

$T_I

Da $S_1

Der Wirkungsgrad des Carnot-Prozesses

Der Carnot Prozess wurde hier für einen rechtslaufenden Kreisprozess betrachtet, das bedeutet:

Merke

Hier klicken zum Ausklappen

In einem rechtslaufenden Kreisprozess ist es so, dass die abgegebene (negative) Arbeit größer ist als die zugeführte (positive) Arbeit. Das bedeutet also, dass die Zufuhr von Wärme $Q_{34}$ größer ist, als die spätere Entziehung der Wärme $Q_{12}$, ergo: Der Überschuss an zugeführter Wärme wird in Arbeit umgewandelt.


Der Carnot-Wirkungsgrad gibt das Verhältnis von abgegebener Arbeit zur zugeführten Wärme an:

Methode

Hier klicken zum Ausklappen

$\eta_C = \frac{|W_C|}{Q_{34}}$

$\eta_C = \frac{|T_I \cdot (S_2 - S_1) + T_{II} (S_1 - S_2)|}{T_{II} (S_1 - S_2)}$.

$\eta_C = \frac{T_{II} (S_1 - S_2) - T_I \cdot (S_1 - S_2)}{T_{II} (S_1 - S_2)}$.

Methode

Hier klicken zum Ausklappen

$\eta_C = \frac{T_{II} - T_I}{T_{II}} = \eta_C = 1 - \frac{T_I}{T_{II}} $


Der thermische Wirkungsgrad kann im obigen T,S-Diagramm als Quotient aus der oberen Rechtecksfläche geteilt durch die gesamte Fläche (beide Rechtecksflächen) gedeutet werden.

Merke

Hier klicken zum Ausklappen

Um herauszufinden wie groß die Nutzarbeit $W_C$ ist, kann man auch die Summe der Arbeiten anstelle der negativen Summer der Wärme verwenden.
