In Ansichtszeichnungen sind häufig die Lage und die Abmessungen der inneren Konstruktionen eines Baukörpers nicht bzw. nicht eindeutig ersichtlich. Deshalb werden in Bauzeichnungen Schnittebenen in der Regel rechtwinklig oder parallel zu den Außenflächen durch den Baukörper gelegt und die dabei entstehenden Schnittflächen als sichtbare Kanten dargestellt.

Liegt die Schnittebene waagerecht, also parallel der Grundfläche im Bauwerk, so spricht man vom Grundriss, ist sie senkrecht angeordnet ist es ein Schnitt.



Besonderheiten von Grundrissen in Bauzeichnungen

Die Darstellung von Grundrissen ist insbesondere bei Ausführungszeichnungen die am häufigsten genutzte Schnittart. Damit in einem Geschoss bei diesem waagerechten Schnitt alle Wände und Öffnungen eindeutig geschnitten dargestellt werden können beträgt die Schnitthöhe je Geschoss ca. 1m – 1,40m; in CAD-Programmen kann diese Schnitthöhe individuell festgelegt werden.

Die Schnitthöhe sollte dabei so liegen, dass Öffnungen, wie Türen und Fenster eindeutig geschnitten werden.

Merke

Hier klicken zum Ausklappen

Ein Grundriss ist ein maßstabsgetreuer zweidimensionaler Schnitt quer durch ein dreidimensionales  Bauwerk.

Im Bauwesen existieren dabei zwei grundlegende Grundrissarten:

Grundriss A

Nach DIN 1356-1 ist der Grundriss Typ A die Draufsicht auf den unteren Teil eines horizontal geschnittenen Bauobjektes. Der Schnitt wird also von oben betrachtet dargestellt und beinhaltet wesentliche Informationen für den Architekten.

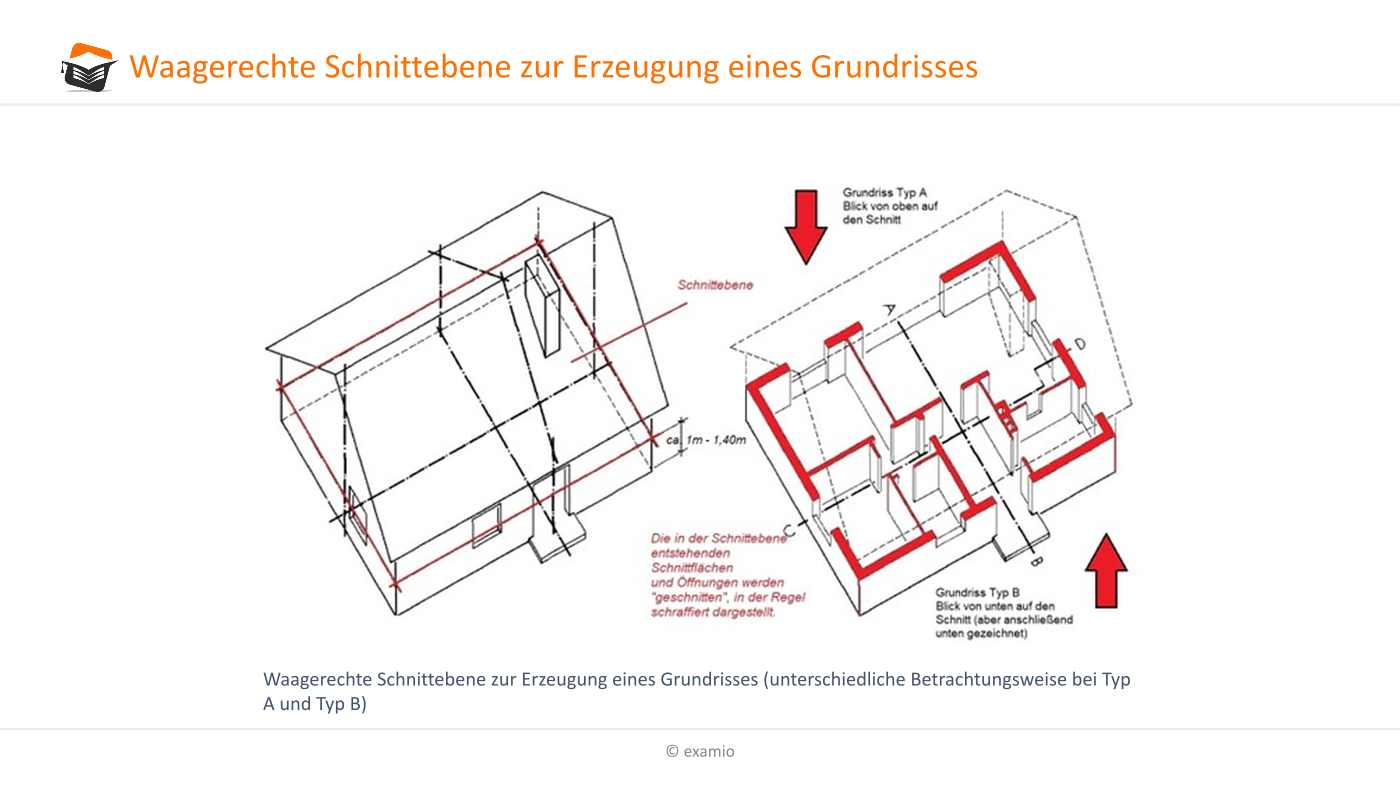

waagerechte Schnittebene
Abb.43

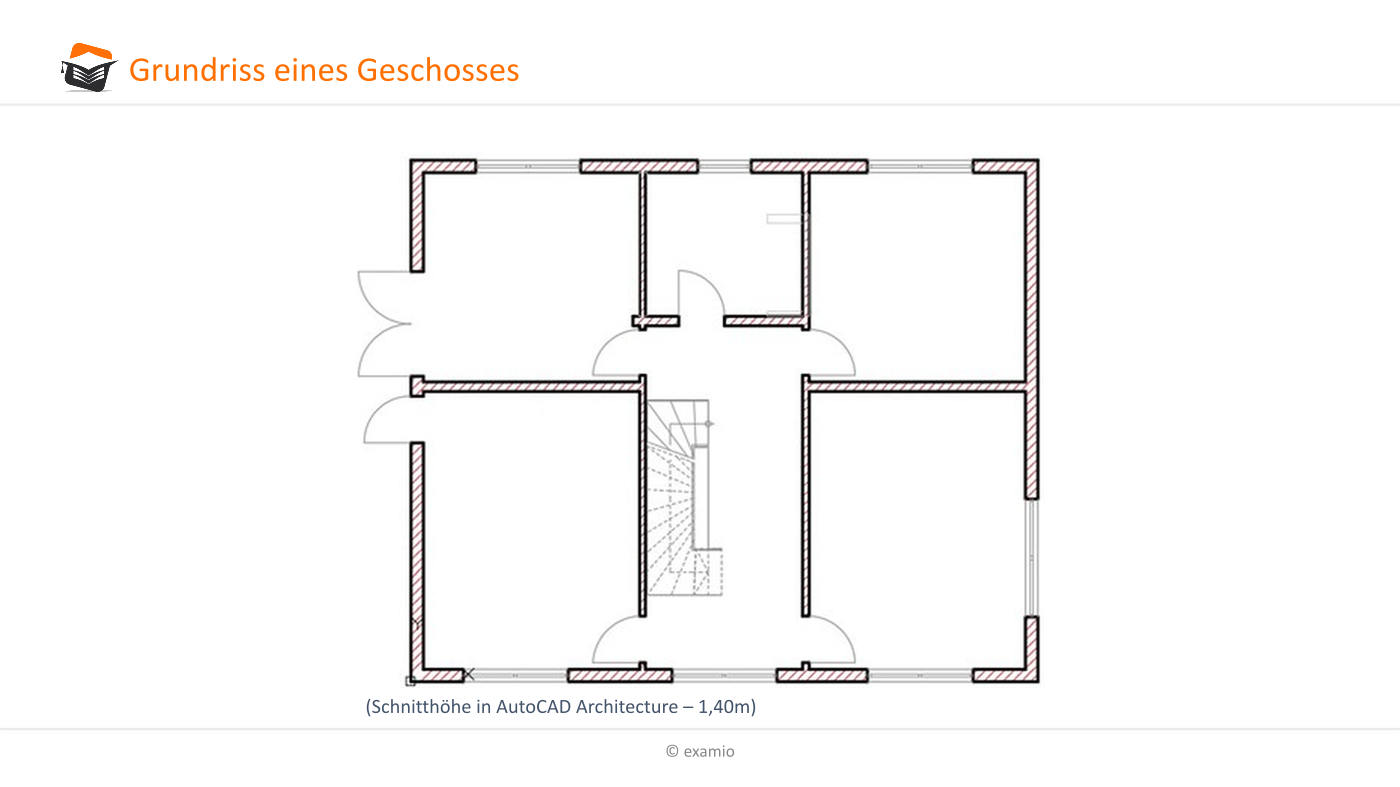

In einer Ausführungszeichnung wird der Grundriss (Typ A) von oben betrachtet als Schnitt dargestellt und kann eindeutig bemaßt werden. Die Öffnungen, wie z.B. Türen und Fenster werden dabei ebenfalls eindeutig dargestellt. Die nachfolgende Abb.44 zeigt einen Grundriss (Typ A) ohne Bemaßung, aber mit Darstellung von Türen, Fenstern und einer Treppe.

Grundriss Geschosses
Abb.44

Grundriss B

Der Grundriss Typ B (siehe auch Abb.43) ist die gespiegelte Untersicht unter den oberen Teil eines horizontal geschnittenen Bauobjekts. Der Schnitt wird demzufolge von unten betrachtet dargestellt und beinhaltet wesentliche Informationen für den Bauingenieur.

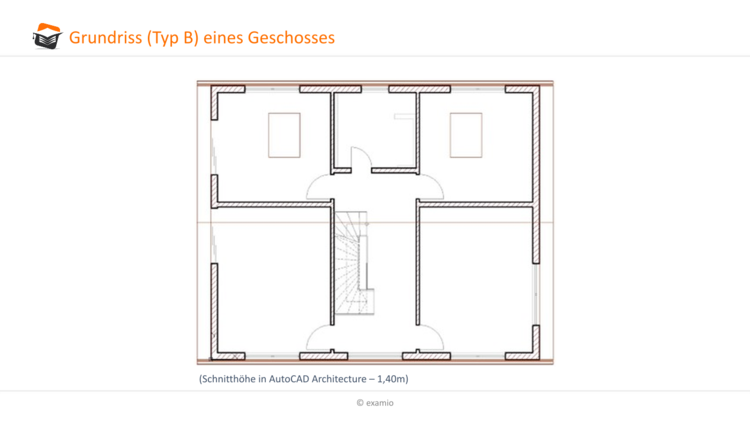

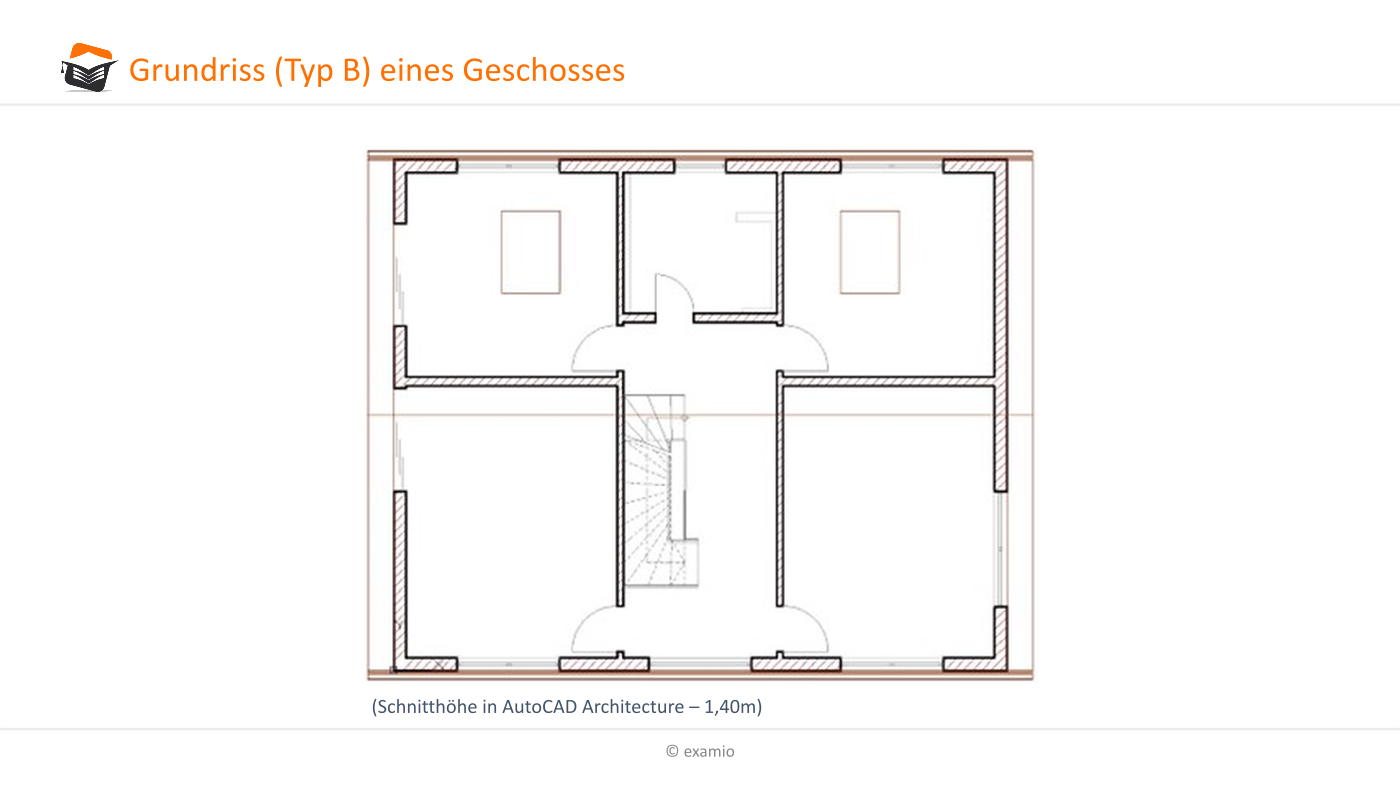

Da der Grundriss Typ B im Prinzip auf der gleichen Schnitthöhe realisiert wird zeigt er im Schnitt die gleichen Objekte wie ein Schnitt vom Typ A; allerdings sind von unten betrachtet auch Deckenöffnungen oder auch ein überstehendes Dach im Schnitt sichtbar (siehe Abb.45), Ausstattungen, wie z.B. Möbel fehlen bei einem Grundriss Typ B jedoch.

Grundriss Typ B
Abb.45

Schnitte vertikal durch das Bauwerk

Die Schnittebenen können auch senkrecht erstellt werden, wobei die Schnittebenen dabei parallel der Grundkanten erfolgen sollten:

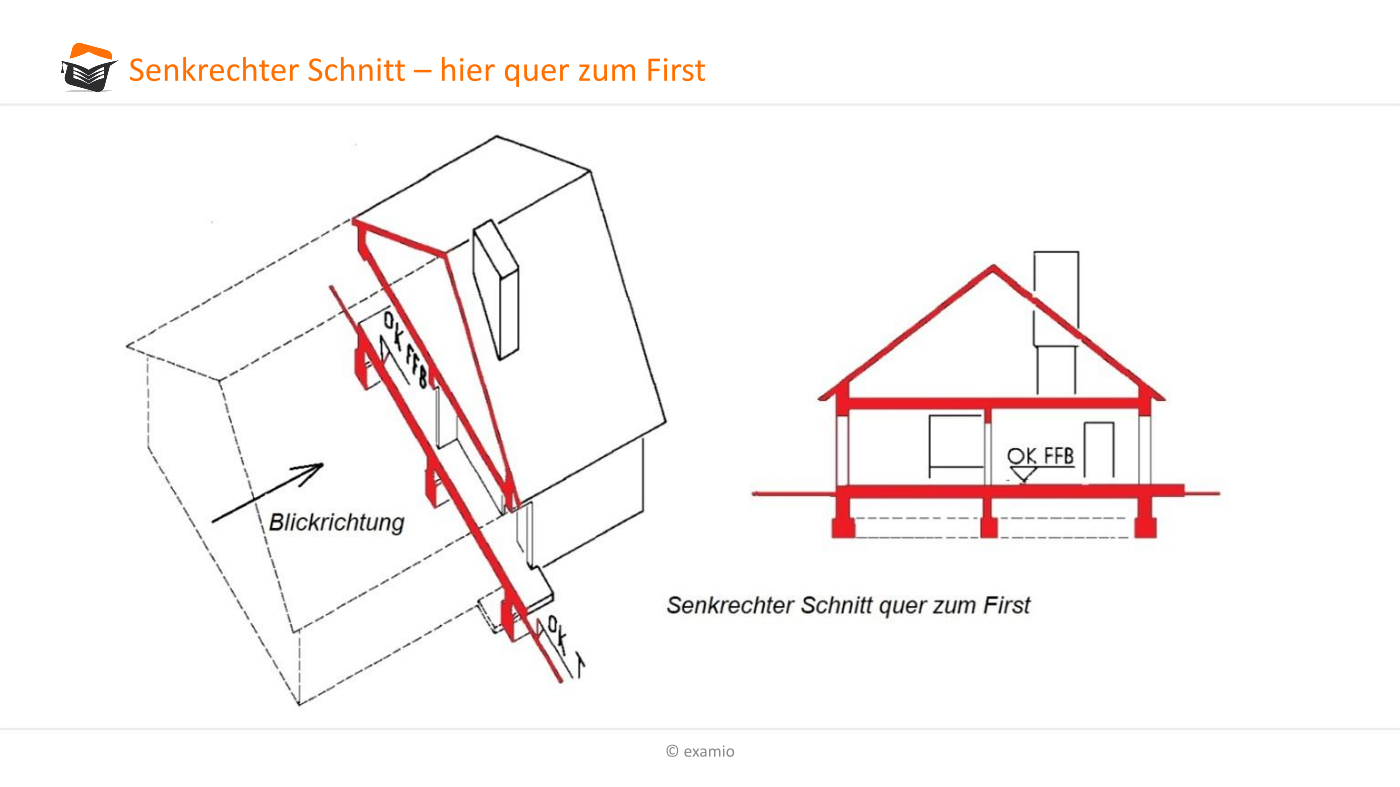

senkrechter Schnitt quer

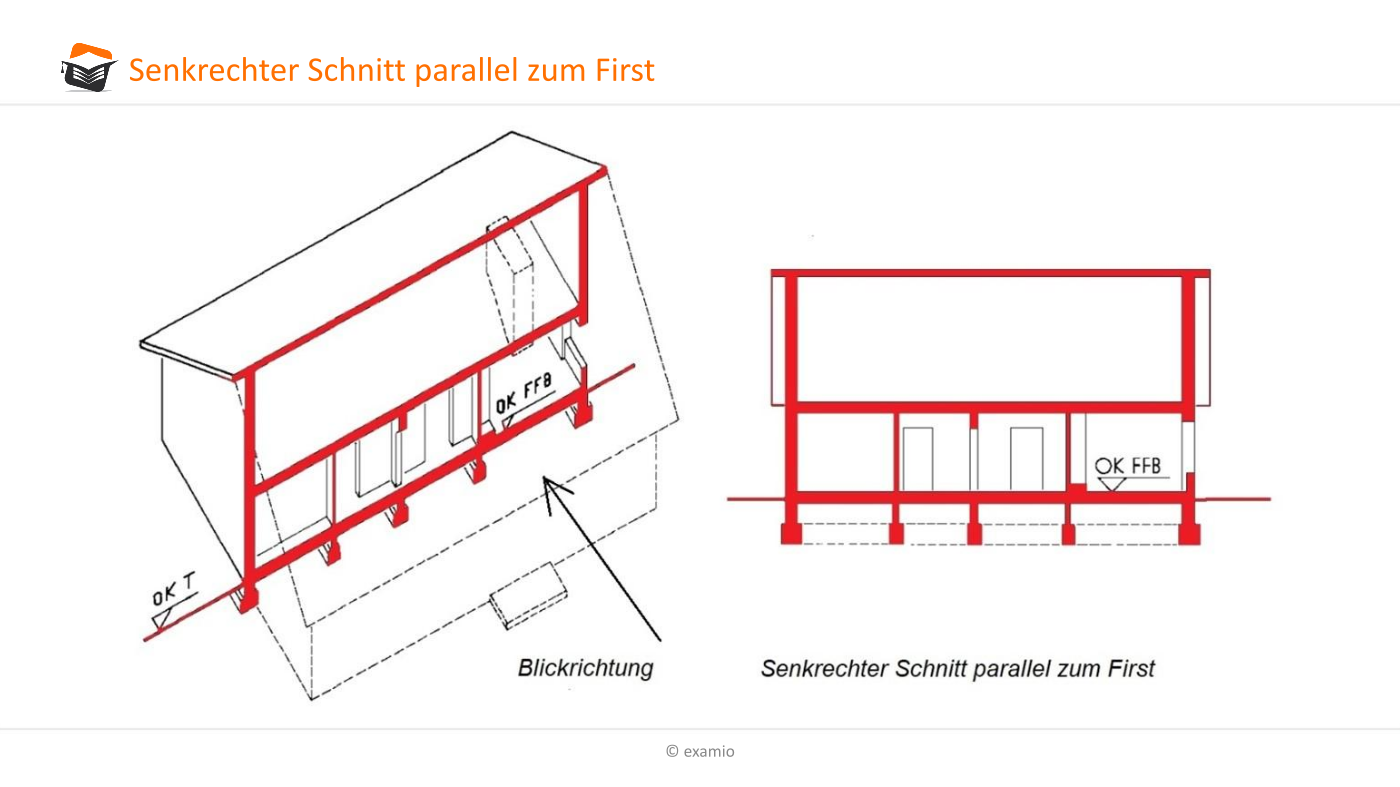

senkrechter Schnitt parallel
