Fenster und Türen

Sind in Grundrissen, Ansichten und Schnitte Aussparungen erforderlich, die „gefüllt“ werden mit Fenstern oder Türen, werden die Aussparungen nicht extra gekennzeichnet bzw. hervorgehoben; die eingebauten Fenster und Türen reichen für die Darstellung vollkommen aus.

Werden in Aussparungen keine Fenster bzw. Türen eingebaut ist eone gesonderte Darstellung notwendig. Dazu sind im nachfolgenden Abschnitt einige Hinweise enthalten.

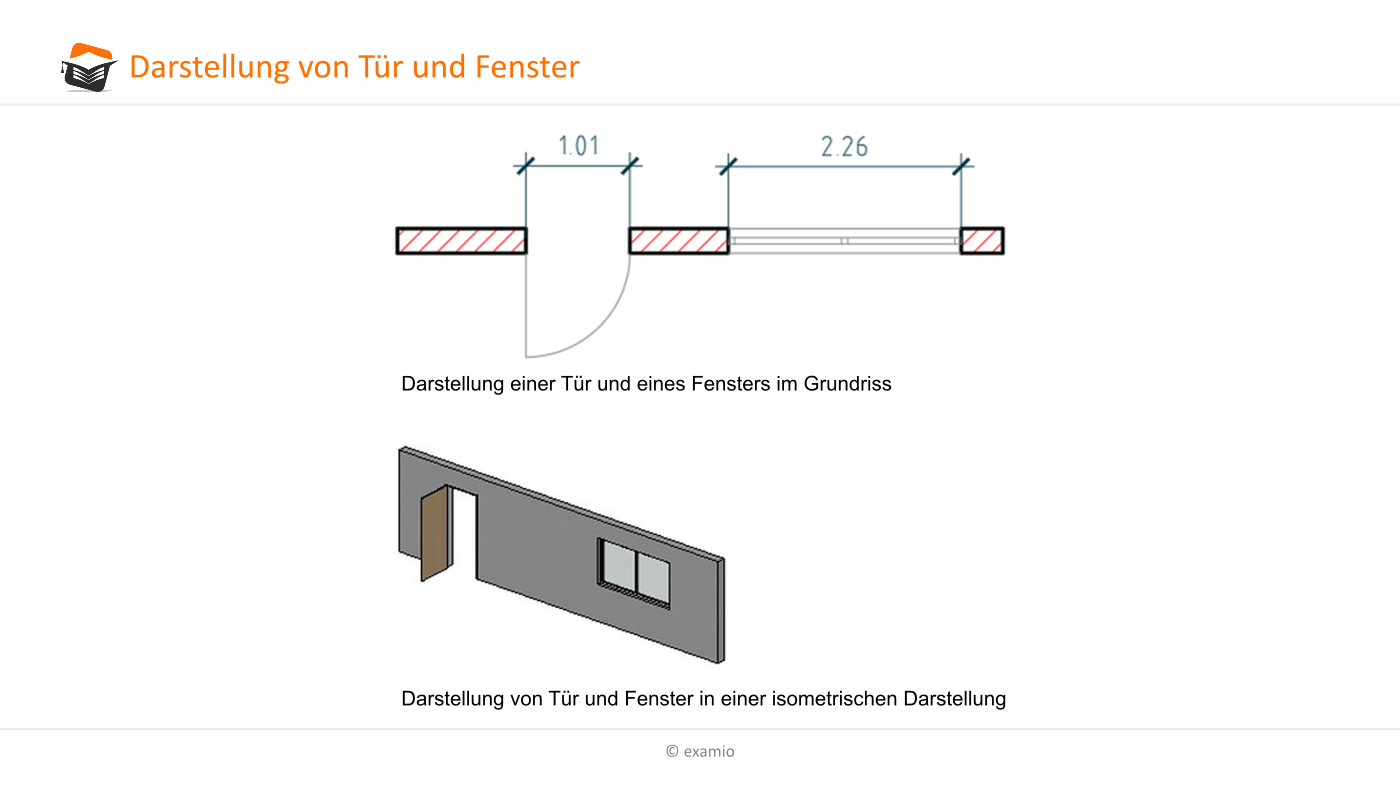

In Grundrissen werden Türen und Fenster als Öffnungen in die Wände so eingepasst, so dass die Breite der Öffnung und die einzelnen Tür- bzw. Fensterflügel in der Regel eindeutig dargestellt werden.

Türen werden dabei in der Regel geöffnet dargestellt:

• am Anschlag der Öffnung mit einer geraden Linie in Öffnungsrichtung,
• an der sich öffnenden Seite endet ein Viertelkreisbogen,
• die Türbreite entspricht der Öffnungsbreite

So kann eindeutig Anschlag und Öffnungsrichtung der Tür im Grundriss erkannt werden. Auch in der Isometrie sollten Türen geöffnet dargestellt werden.

Fenster können geöffnet, aber auch geschlossen im Grundriss und in der Isometrie dargestellt werden. In der Regel bleiben die Fenster in der Darstellung jedoch geschlossen.

In einem Grundriss ist folgende Symbolik für Türen und/oder Fenster zu nutzen:

Tür- bzw. Fensterart	Darstellung im Grundriss	Tür- bzw. Fensterart	Darstellung im Grundriss
Drehflügel einflügelig		Pendelflügel, zweiflügelig
Drehflügel zweiflügelig		Schiebeflügel
Drehflügel, zweiflügelig gegeneinander schlagend		Hebe-Schiebeflügel
Pendelflügel, Hebe-, Drehflügel		Faltwand
Pendelflügel, einflügelig		Drehtür

In Ansichten und Schnitten werden die Tür- und Fensteröffnungen wie folgt symbolisiert:

Tür- bzw. Fensterart	Symbol in Ansichten und Schnitten	Tür- bzw. Fensterart	Symbol in Ansichten und Schnitten
Drehflügel		Dreh- Kippflügel
Hebe- Drehflügel		Hebe- Schiebeflügel
Schiebeflügel horizontal		Schiebflügel vertikal
Kippflügel		Klappflügel
Wendeflügel		Schwingflügel
Festverglasung
