Wärmeübertragung: Wärmeleitung

Wärmeleitung in mehrschichtigen Wänden – Die Analogie zum Ohm´schen Gesetz

Bisher wurde nur die stationäre Wärmeleitung in einem homogen aufgebauten Körper mit isotropen Material-verhalten betrachtet. Bei vielen Aufgaben ist jedoch eine Wärmeleitung durch mehrere Schichten zu analysieren.

Hier hilft eine bestehende Analogie der stationären Wärmeleitung zum Ohm´schen Gesetz der Elektrotechnik. Basis für diese Analogiebetrachtung ist die Annahme, dass der „fließende“ Wärmestrom als Analogon zum fließenden elektrischen Strom einer Potentialdifferenz (Wärmeleitung: Temperaturdifferenz; Elektrotechnik: Spannung (gegen null)) und einem Widerstand (Wärmeleitung: thermischer Widerstand Rth (hier Wärmeleitung Rλ); Elektrotechnik: Ohm´scher Widerstand Rel) zugeordnet ist.

Tab. 5: Analogie Wärmeleitung zum Ohm´schen Gesetz.
 Ohm´sches GesetzWärmeleitung
WirkungElektrischer Strom $I$
$I = \frac{U}{R_{el}}$
Wärmestrom $\dot Q$
$\dot Q = \frac{\Delta t}{R_{th}} $
PotentialdifferenzSpannung U – 0Temperaturdifferenz (t1 – t2)
Widerstand$R_{el} \frac{U - 0}{I} \;\;\; [R_{el}] = 1\frac{V}{A} = 1 \Omega$

$R_{el} = \rho_{el} \cdot \frac{L}{A} = \frac{L}{\sigma_{el} \cdot A}$

L     Leiterlänge
 σel spez. elektrische Leitfähigkeit
A     Leiterquerschnittsfläche
$R_{\lambda} = \frac{t_1 - t_2}{\dot Q} \;\;\; [R_{\lambda}] = 1\frac{K}{W}$

$R_{\lambda} = \frac{\delta}{\lambda} \cdot A$ ebene Wand

δ Schichtdicke
λ Wärmeleitfähigkeit
A     Wandfläche

Expertentipp

Hier klicken zum Ausklappen

Frische Deine Kenntnisse zum Ohm´schen Gesetz für einen unverzweigten Stromkreis (Reihenschaltung) und verzweigten Stromkreis (Parallelschaltung) auf!

Reihenschaltung:

I = I1 = I2 = … In = konstant
Uges = U1 + U2 +… + Un
Rges = R1 + R2 +… + Rn

Spannungsteiler: $\frac{U_1}{U_{ges}} = \frac{R_1}{R_{ges}} \;\;\;$ sowie $\;\;\; \frac{U_1}{U_2} = \frac{R_1}{R_2}$

Parallelschaltung:

Iges = I1 + I2 + …+ In
U = U1 = U2 =…= Un = konstant
$\frac{1}{R_{ges}} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n}$

Stromteiler: $\frac{I_1}{I_2} = \frac{R_2}{R_1}$

Für die Verknüpfung der örtlichen Temperaturverteilung mit dem Wärmestrom in einer für die Nutzung der oben angesprochenen Analogie günstigen Form ist eine der Analogie entsprechende Darstellung von $\dot Q$ anstelle des flächenspezifischen Wärmestroms $\dot q$ heranzuziehen. Wir schreiben also für eine ebene Wand:

$\dot Q = \dot q \cdot A = - \lambda \cdot gard \, t \cdot A = - \lambda \cdot \frac{dt}{dx} \cdot A$ und $\frac{dt}{dx} = \frac{t_1 - t_2}{\delta}$ so dass folgt
$\dot Q = + \lambda \cdot \frac{t_1 - t_2}{\delta} \cdot A = \frac{t_1 - t_2}{R_{\lambda, eW}} $

Man bezeichnet Rλ,eW als Wärmeleitwiderstand für eine ebene Wand, der definiert ist als
$R_{\lambda, eW} = \frac{\delta}{\lambda \cdot A} \;\;\;\;\; [R_{\lambda}] = 1 \frac{K}{W}$

Methode

Hier klicken zum Ausklappen

(stationäre Wärmeleitung durch ebene Wand)

$$\dot Q = \frac{t_1 - t_2}{R_{\lambda, eW}} = \frac{(t_1 - t_2)}{\frac{\delta}{\lambda \cdot A}} = \frac{\lambda}{\delta} \cdot A \cdot (t_1 - t_2)$$

Für die ebene Wand ist die Wandfläche A für jedes x mit 0 ≤ x ≤ δ gleich groß. Bei ebenen Wänden arbeitet man deshalb manchmal auch mit dem Wärmedurchlasswiderstand Rd oder mit dem Wärmedurchlasskoeffizienten Λ, die wie folgt definiert sind:

Methode

Hier klicken zum Ausklappen

(Wärmedurchlasswiderstand Rd und Wärmedurchlasskoeffizient Λ)

$$ R_d = \frac{\delta}{\lambda} \;\;\;\;\;  [R_d]=1 \frac{m^2 K}{W} \;\;\;\;\;  \Lambda =\frac{\lambda}{\delta}=\frac{1}{R_d}  \;\;\;\;\;  [\Lambda] = 1 \frac{W}{m^2 K}$$

Mit dem Wärmedurchlasswiderstand Rd beurteilt man den Wärmeschutz von Hüllwänden bei Gebäuden. Er gibt nämlich an, welcher Widerstand dem Wärmestrom durch ein Bauteil entgegengesetzt wird, um das „Durchlassen“ der Wärme zu bremsen. Der Zahlenwert von Rd bezieht sich auf eine Referenzfläche von einem Quadratmeter (1 m²) bei einer Temperaturdifferenz von einem Kelvin (1 K) zwischen innerer und äußerer Oberfläche des Bauteils. Größere Zahlenwerte des Wärmedurchlasswiderstands Rd bedeuten eine stärkere wärmedämmende Wirkung des Bauteils. Dagegen gilt, dass je höher der Wärmedurchlasskoeffizient Λ, desto schlechter dämmt die betreffende Schicht die Wärme.

Für umschlossene Geometrien wie unendlicher Zylinder oder Kugel wächst die Fläche mit dem Radius r und es gilt A(r) ~ r. Der Wärmeleitwiderstand nimmt also mit steigenden Radien ab.

Beim unendlichen Hohlzylinder wird der Temperaturverlauf nicht durch eine lineare Funktion wie bei der ebenen Wand, sondern durch eine logarithmische Funktion beschrieben. Die Verknüpfung des Temperaturprofils mit dem Wärmestrom $\dot Q$ erfolgt nun durch $ \dot Q = - \lambda \cdot gard \, t \cdot A(r) = - \lambda \cdot \frac{dt}{dx} \cdot A(r)$ und mit dem vom Radius r abhängigem Zylindermantel $A(r) = 2 \pi \cdot r \cdot l$ sowie $\frac{dt}{dr} $=$ \frac{t_1 - t_2}{ln(\frac{r_2}{r_1})} $ $\cdot \frac{1}{r}$ folgt

$\dot Q = \frac{t_1 - t_2}{r \cdot ln(\frac{r_2}{r_1})} \cdot 2 \pi \cdot r \cdot l = \lambda \cdot \frac{t_1 - t_2}{ln(\frac{r_2}{r_1})} \cdot 2 \pi \cdot l = \frac{t_1 - t_2}{R_{\lambda,uZ}} $

Der Wärmeleitwiderstand eines unendlichen Hohlzylinders ist also definiert als $R_{\lambda,uZ} = \frac{ln(\frac{r_2}{r_1})}{\lambda \cdot 2 \pi \cdot l} \;\;\;\;\; [R_{\lambda,uZ}] = 1 \frac{K}{W}$

Methode

Hier klicken zum Ausklappen

$$\dot Q = \frac{t_1 - t_2}{R_{\lambda,uZ}} = \frac{t_1 - t_2}{\frac{ln(\frac{r_2}{r_1})}{\lambda \cdot 2 \pi \cdot l}} = \frac{\lambda \cdot 2 \pi \cdot l}{ln(\frac{r_2}{r_1})} \cdot (t_1 - t_2)$$

Die Ausbildung des stationären logarithmischen Temperaturprofils in Rohren (wichtig für die Beurteilung von Wärmespannungen) ist von der Richtung des Wärmestroms abhängig. Bei Beschränkung der Betrachtung auf radiale Wärmeströme unter Berücksichtung der in Rohren von innen nach außen wachsenden Mantelflächen A(r) gilt

$\dot Q = - \lambda \cdot \frac{dt}{dr} \cdot A(r) = konstant \;\;\; $ also $ \;\;\;  \dot Q \sim \frac{dt}{dr} \cdot A(r) = konstant$

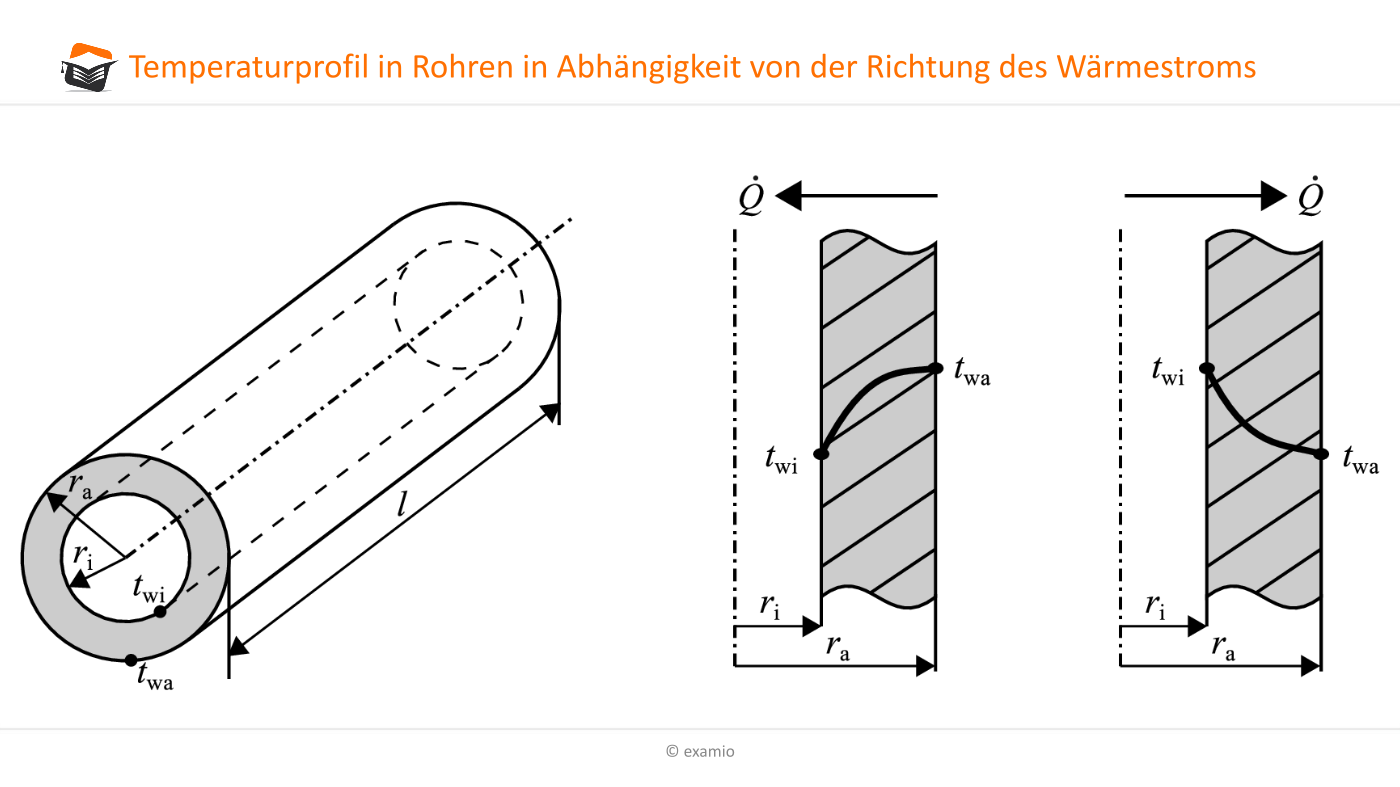

Bitte Beschreibung eingeben
Abb.1

Nach Abb.1 sind mit den gebräuchlicheren Bezeichnungen t(ri) = twi  und t(ra) = twa  für den Temperaturverlauf t(r) grundsätzlich zwei Fälle zu unterscheiden:

    1. Wärmestrom von außen nach innen

      In Richtung des in konstanter Höhe fließenden Wärmestroms nimmt die Fläche A(r) ab, so dass in gleichem Maße wegen $\frac{dt}{dr} \cdot A(r) = konstant$ der Gradient $\frac{dt}{dr}$ der Temperatur wachsen muss.

    2. Wärmestrom von innen nach außen

      In Wärmestromflussrichtung nimmt die Fläche A(r) zu, so dass in Richtung äußere Mantelfläche der Gradient $\frac{dt}{dr}$ entsprechend kleiner wird.

      Der stationäre Temperaturverlauf in einer Hohlkugel r1 ≤ r ≤ r2 besitzt einen hyperbolischen Verlauf. Die Verknüpfung mit dem Wärmestrom bei Verwendung der vom Radius abhängigen Kugeloberfläche $A(r) = 4 \pi \cdot r^2$ sowie $grad \, t = \frac{dt}{dr} = \frac{(t_1 - t_2)}{\frac{1}{r_2} - \frac{1}{r_1}} \cdot (- \frac{1}{r^2})= \frac{(t_1 - t_2)}{r^2 (\frac{1}{r_1} - \frac{1}{r_2})}$ führt auf

      $\dot Q = - \lambda \cdot \frac{(t_1 - t_2)}{r^2 (\frac{1}{r_2} - \frac{1}{r_1})} \cdot 4 \pi \cdot r^2 = \lambda \cdot \frac{(t_1 - t_2)}{\frac{1}{r_1} - \frac{1}{r_2}} \cdot 4 \pi  = \frac{t_1 - t_2}{R_{\lambda ,Ku}}$

      mit dem Wärmeleitwiderstand für die Hohlkugel
      $ R_{\lambda ,Ku} = \frac{\frac{1}{r_1} - \frac{1}{r_2}}{\lambda \cdot 4 \pi} \;\;\;\;\; [R_{\lambda}] = 1 \frac{K}{W} $

      Methode

      Hier klicken zum Ausklappen

      $$\dot Q = \frac{(t_1 - t_2)}{R_{\lambda ,Ku}} = \frac{(t_1 - t_2)}{\frac{\frac{1}{r_1} - \frac{1}{r_2}}{\lambda  \cdot 4 \pi}} = \frac{\lambda \cdot 4 \pi \cdot (t_1 - t_2)}{\frac{1}{r_1} - \frac{1}{r_2}} $$

      Bei der Nutzung der Analogie stationäre Wärmeleitung – Ohm´sches Gesetz im elektrischen Stromkreis muss der Wärmestrom analog zum elektrischen Strom bei einer Reihenschaltung von Wärmewiderständen in allen Schichten konstant bleiben. Die Größe des Wärmeleitwiderstandes für jede einzelne Schicht i einer ebenen Wand und damit Höhe des Temperaturabfalls in dieser Schicht ergeben sich aus der Schichtdicke δi und der Materialeigenschaft λi. Die abfallende Temperaturdifferenz Δti in jeder Materialschicht i entspricht dem Spannungsabfall in einem analogen elektrischen Widerstand. Die Summe der Spannungsabfälle in jedem einzelnen Widerstand Rel,i entspricht dem Spannungsabfall aus dem Gesamtwiderstand Rel. Gleiches gilt analog für die Temperaturdifferenzen bei der Wärmeleitung, so dass mit Bezug auf Abb.2 auszugehen ist von
      $$\dot Q = \frac{t_1 - t_4}{R_{\lambda ,ges}} = \frac{t_1 - t_4}{\frac{1}{A} \cdot (\frac{\delta_1}{\lambda_1} + \frac{\delta_2}{\lambda_2} + \frac{\delta_3}{\lambda_3})} = \frac{t_1 - t_2}{\frac{1}{A} \cdot \frac{\delta_1}{\lambda_1}} = \frac{t_2 - t_3}{\frac{1}{A} \cdot \frac{\delta_2}{\lambda_2}} = \frac{t_3 - t_4}{\frac{1}{A} \cdot\frac{\delta_3}{\lambda_3}}$$
      Bei bekannten äußeren Wandtemperaturen t1 und t4 sind die Temperaturen der inneren Schichten t2 und t3 bestimmbar. Der Gesamtwiderstand für die Wärmeleitung beträgt Rλ,ges = Rλ,1 + Rλ,2 + Rλ,3 . Die Gesamttemperaturdifferenz ∆t = t1 - t4  ändert sich nicht, wenn die einzelnen Summanden vertauscht werden, aber die Zwischenschichttemperaturen nehmen dann andere Werte an. Wegen unterschiedlicher Temperaturbeständigkeiten bestimmter Schichten kann es deshalb durchaus zwingende konstruktive Gründe geben, eine bestimmte Reihenfolge bei der Anordnung der Wärmeleitwiderstände einzuhalten.

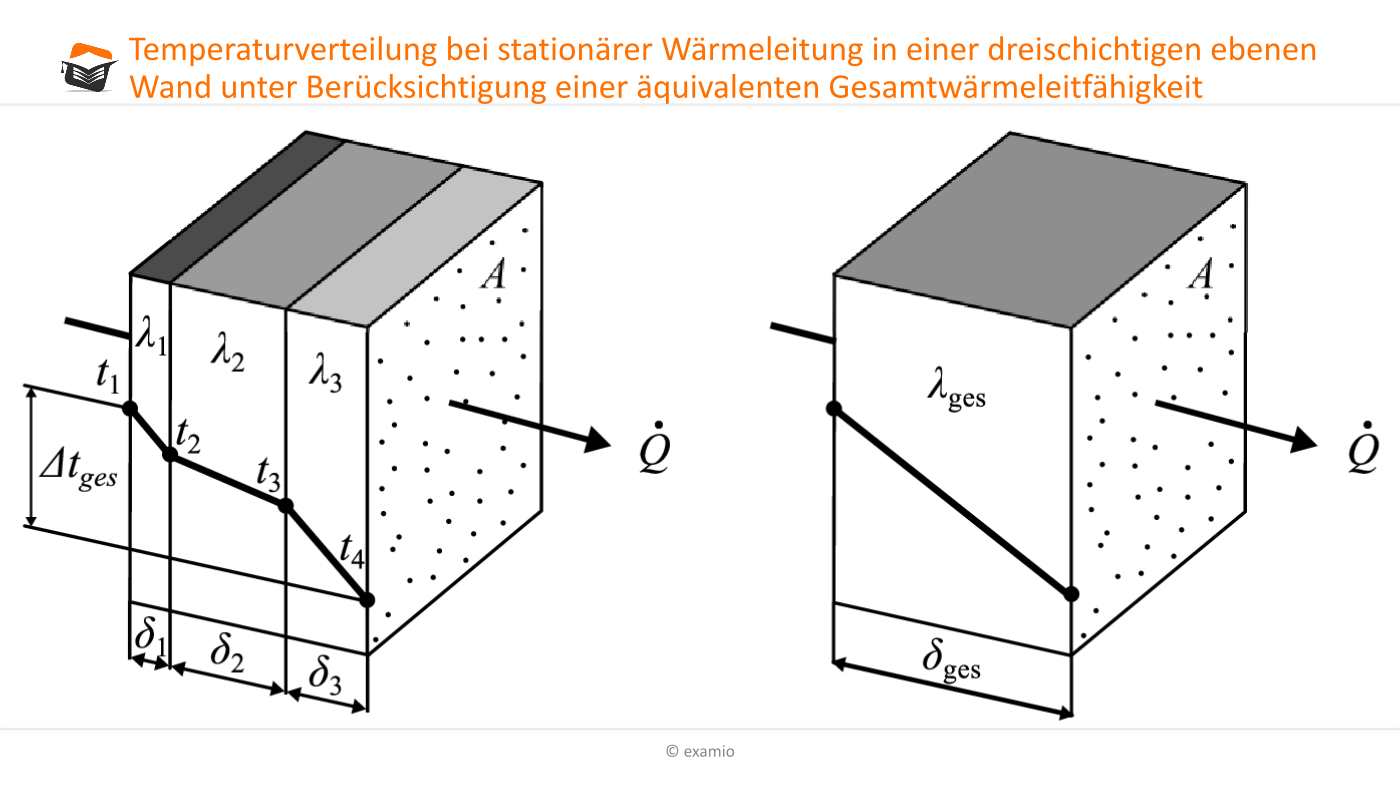

      Bitte Beschreibung eingeben
      Abb.2
      Interessiert man sich nicht für die Zwischenwandtemperaturen, kann man die dreischichtige Wand homogenisieren und als einschichtige Wand mit einer äquivalenten Wärmeleitfähigkeit λges betrachten.

      Methode

      Hier klicken zum Ausklappen

      $$\lambda_{ges}= \frac{\delta_1 + \delta_2 + \delta_3}{\frac{\delta_1}{\lambda_1} + \frac{\delta_2}{\lambda_2} + \frac{\delta_3}{\lambda_3}}$$

      Diese Methode ist bei Bedarf leicht für jeweils eine beliebige Zahl von Schichten anzupassen.

      Bei einer Parallelschaltung von Wärmeleitwiderständen ist es oft erforderlich, sich zuvor ein elektrisches Ersatzschaltbild zu erarbeiten. Mit der Stromverzweigung wird man feststellen, dass der Wärmefluss nicht überall im Berechnungsmodell wirklich eindimensional ist. Je nach Zuschnitt des elektrischen Ersatzmodells werden auch etwas differierende Ergebnisse erhalten, die einer Interpretation bedürfen.
