Baustatik 2

Abzählformel

Zur Überprüfung ob ein Tragwerk statisch bestimmt, statisch unbestimmt oder kinematisch ist, kann das Abzählkriterium herangezogen werden.

In diesem Kurstext zeigen wir die Abzählformel für Stabtragwerke sowie die Anzahl der Zwischen- und Gelenkreaktionen auf. Im folgenden Kurstext werden dann einige Beispiele zur Anwendung der unteren Formeln aufgezeigt.

Abzählkriterien und Abzählformeln

Abzählkriterium für ebene Tragwerke

Methode

Hier klicken zum Ausklappen

$f = a + z - 3n $

mit

$a$ Anzahl der möglichen Auflagerreaktionen

$z$ Anzahl der Zwischenreaktionen

$n$ Anzahl der Teilsysteme


Abzählformel für ebene Stabtragwerke

Methode

Hier klicken zum Ausklappen

$f = a + 3 (p - k) - r$

mit

$a$ Anzahl der möglichen Auflagerreaktionen

$p$ Anzahl der Stabelemente zwischen den Knotenpunkten $k$

$k$ Anzahl der Knotenpunkte/Endpunkte (inkl. Auflagerknoten)

$r$ Anzahl Gelenke resp. Summe aller Nebenbedingungen (ohne Auflagerknoten)

Abzählkriterium für räumliche Tragwerke

Methode

Hier klicken zum Ausklappen

$f = a + z - 6n $

mit

$a$ Anzahl der möglichen Auflagerreaktionen

$z$ Anzahl der Zwischenreaktionen

$n$ Anzahl der Teilsysteme

Abzählkriterium für räumliche Stabtragwerke

Methode

Hier klicken zum Ausklappen


$f = a + 6 (p - k) - r$

mit

$a$ Anzahl der möglichen Auflagerreaktionen

$p$ Anzahl der Stabelemente

$k$ Anzahl der Knotenpunkte (inkl. Auflagerknoten)

$r$ Anzahl Gelenke resp. Summe aller Nebenbedingungen (ohne Auflagerknoten)

Abzählkriterium für Fachwerke

Methode

Hier klicken zum Ausklappen

$f = a + p - 2k$                        ebene Fackwerke

$f = a + p - 3k$                        räumliche Fachwerke

 Statische Bestimmtheit und statische Umbestimmtheit

Statisch bestimmt

Methode

Hier klicken zum Ausklappen

$f = 0$              statisch bestimmt

Ein Tragwerk ist statisch bestimmt, wenn jede Bewegungsmöglichkeit genau durch eine Lager- oder Verbindungsreaktion unterbunden wird. Ist ein System statisch bestimmt, dann ist die Anzahl der unbekannten Lager- und Verbindungsreaktionen gleich der Anzahl der möglichen Bewegungsmöglichkeiten.

Statisch unbestimmt

Methode

Hier klicken zum Ausklappen

$f > 1$              statisch unbestimmt

Ein Tragwerk ist statisch unbestimmt (bzw. statisch überbestimmt), wenn die Anzahl der Lager- und Verbindungsreaktionen die Anzahl der möglichen Bewegungen eines Körpers übersteigt. Mindestens einer Bewegungsmöglichkeit wirkt mehr als eine Reaktion entgegen. Die Bestimmung der unbekannten Reaktionskräfte ist nur unter Berücksichtigung der Verformung des Körpers möglich.

Statisch unterbestimmt, kinematisch

Methode

Hier klicken zum Ausklappen

$f < 1$     statisch unterbestimmt, kinematisch unbestimmt

Ein Tragwerk ist statisch unterbestimmt bzw. kinematisch, wenn die Anzahl der Lager- und Verbindungsreaktionen kleiner ist als die Anzahl der möglichen Bewegungen eines Körpers. Mindestens einer Bewegungsmöglichkeit wirkt also keine Lagerreaktion entgegen, d.h. der Körper kann sich (infinitesimal) bewegen. Er kann sich somit entweder frei verschieben oder drehen. Man spricht in diesem Zusammenhang von einem kinematisch unbestimmten System.

Hinweis

Hier klicken zum Ausklappen

Auch ein nach der Abzählformel ermitteltes statisch bestimmtes System kann kinematisch sein, nämlich dann, wenn sich Unter- und Überbestimmtheiten gegenseitig aufheben. Deswegen ist bei f = 0 das System zusätzlich mittels der hinreichenden Bedingung (Polplan) auf statische Bestimmtheit hin zu überprüfen.

Anzahl der Nebenbedingungen/Zwischenreaktionen

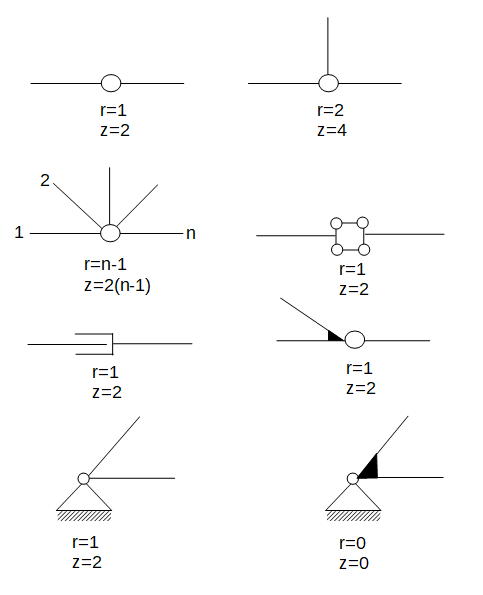

Zur Anwendung der obigen Formeln ist es wichtig die Anzahl der Nebenbedingungen und Zwischenreaktionen an den Gelenken zu ermitteln. Die nachfolgende Grafik zeigt auf, wie diese an den Gelenkpunkten bestimmt werden:

Abzählformel, Nebenbedingung, Zwischenreaktionen
Anzahl der Nebenbedingungen und Zwischenreaktionen
