Wärmedurchgangszahl einer ebenen Wand

Nun soll nun der gesamte Wärmestrom $\dot{Q}$ durch die beiden Grenzschichten und durch die ebene Wand betrachtet werden.

Das bedeutet also die Zusammenfassung der in den vorherigen zwei Abschnitten behandelten Wärmeströme.

Merke

Hier klicken zum Ausklappen

Die Wärmeströme dürfen nicht miteinander addiert werden.

Um die Wärmeströme zusammenzufassen wird die Wärmedurchgangszahl $U$ eingeführt.

Die Wärmedurchgangszahl $U$ (wird auch als $k$ bezeichnet) gibt an, wie groß der Wärmestrom $\dot{Q}$ pro Flächeneinheit m² und pro Kelvin Temperaturdifferenz ist, welcher durch eine Wand von einem Medium (z. B. Innenluft) auf das andere Medium (z. B. Außenluft) übertragen wird:

Methode

Hier klicken zum AusklappenWärmedurchganzahl: $ U = \large{\frac{\dot{Q}}{A \ \cdot \ \Delta T}} $

Die Wärmedurchgangszahl hat die Einheit $\frac{W}{m^2 \ \cdot \ K}$. Der Wärmestrom, welcher hier benötigt wird, ist der gesamte Wärmestrom, der vom wärmeren Medium 1 auf das kältere Medium 2 durch die ebene Wand übertragen wird (siehe untere Grafik):

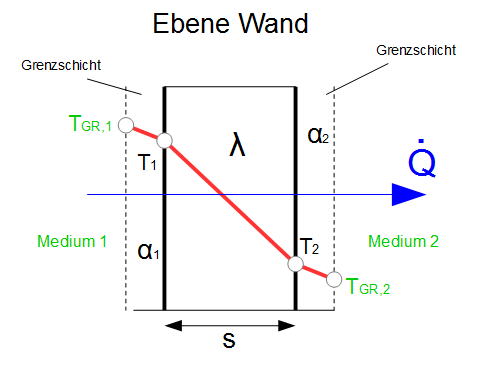

Wärmedurchgangszahl ebene Wand

Wie in der obigen Grafik ersichtlich, muss der gesamte Wärmestrom $\dot{Q}$ berücksichtigt werden, um die Wärmedurchgangszahl $U$ zu bestimmen.

Bestimmung des gesamten Wärmestroms

Der gesamte Wärmestrom durch die Grenzschichten und durch eine ebene Wand ergibt sich, indem zunächst die Temperaturdifferenzen miteinander addiert werden:

  • $T_{GR,1} - T_1 = \frac{\dot{Q}}{\alpha_1 \ \cdot \ A}$
  • $T_1 - T_2 = \frac{\dot{Q}}{A} \cdot \frac{s}{\lambda}$
  • $T_2 - T_{GR,2} =  \frac{\dot{Q}}{\alpha_2 \ \cdot \ A}$

Addition der Temperaturdifferenzen der einzelnen Wandschichten und der Grenzschichten:

$T_{GR,1} - T_1 + T_1 - T_2 + T_2 - T_{GR,2} = T_{GR,1} - T_{GR,2}$

Die Addition der rechten Seite führt dann zu:

$T_{GR,1} - T_{GR,2} = \frac{\dot{Q}}{\alpha_1 \ \cdot \ A} + \frac{\dot{Q}}{A} \cdot \frac{s}{\lambda_m} + \frac{\dot{Q}}{\alpha_2 \ \cdot \ A}$

Auflösen nach $\dot{Q}$ ergibt den gesamten Wärmestrom:

$\dot{Q} = \Large{(\frac{T_{GR,1} - T_{GR,2}}{ \frac{1}{\alpha_1} + \frac{s}{\lambda_m} + \frac{1}{\alpha_2}}}) \cdot A$

Setzt man nun die Wärmeübergangszahl der ebenen Wand ein $\alpha_w = \frac{\lambda_m}{s}$, so ergibt sich:

Methode

Hier klicken zum Ausklappen$\dot{Q} = \Large{(\frac{T_{GR,1} - T_{GR,2}}{ \frac{1}{\alpha_1} + \frac{1}{\alpha_{w}} + \frac{1}{\alpha_2}}}) \cdot A$

Für die mehrschichte Wand (hier: 3 Schichten) ergibt sich der gesamte Wärmestrom zu:

Methode

Hier klicken zum Ausklappen

Gesamter Wärmestrom: $\dot{Q} = \Large{(\frac{T_{GR,1} - T_{GR,2}}{ \frac{1}{\alpha_1} + \frac{1}{\alpha_{w,1}} + \frac{1}{\alpha_{w,2}} + \frac{1}{\alpha_{w,3}} + \frac{1}{\alpha_2}}}) \cdot A$

mit

  • $\alpha_{w,1} = \frac{\lambda_{m,1}}{s_1}$
  • $\alpha_{w,2} = \frac{\lambda_{m,2}}{s_2}$
  • $\alpha_{w,3} = \frac{\lambda_{m,3}}{s_3}$

Wärmedurchgangszahl

Nachdem der Wärmestrom $\dot{Q}$ vnm einem Medium 1 (z. B. Innenluft) zum anderen Medium 2 (z. B. Außenluft) durch die ebene Wand und die Grenzschichten bestimmt worden ist, wird als nächstes die Wärmedurchgangszahl bestimmt:

Methode

Hier klicken zum AusklappenWärmedurchgangszahl: $U = \large{\frac{\dot{Q}}{A \ \cdot \ \Delta T}}$

Es wird nun die obige Formel für den Wärmestrom in die Gleichung eingesetzt. Es ergibt sich demnach für die Wärmedurchgangszahl einer ebenen Wand:

Methode

Hier klicken zum AusklappenWärmedurchgangszahl [einschichtig]: $U = \Large{\frac{1}{\frac{1}{\alpha_1} + \frac{1}{\alpha_{w}} + \frac{1}{\alpha_2}}}$

Für die mehrschichtige ebene Wand (hier: 3 Schichten) ergibt sich dann:

Methode

Hier klicken zum AusklappenWärmedurchgangszahl [mehrschichtig]: $U = \Large{\frac{1}{\frac{1}{\alpha_1} + \frac{1}{\alpha_{w,1}} + \frac{1}{\alpha_{w,2}} + \frac{1}{\alpha_{w,3}} + \frac{1}{\alpha_2}}}$

Setzt man nun in die Gleichung für den gesamten Wärmestrom die Wärmeübergangszahl $U$ ein, so ergibt sich der gesamte Wärmestrom durch die Wand und Grenzschichten zu:

Methode

Hier klicken zum Ausklappen

Gesamtwärmestrom: $\dot{Q} =U \cdot A \cdot (T_{GR,1} - T_{GR,2})$

Wandtemperaturen bestimmen

Sind nur die Außentemperaturen $T_{GR,1}$ und $T_{GR,2}$ gegeben und nicht die Wandtemperaturen $T_1$ und $T_2$, so können diese mittels des folgenden Zusammenhangs bestimmt werden:

  • $\frac{T_{GR,1} - T_1}{T_{GR,1} - T_{GR,2}} = \frac{U}{\alpha_1}$
  • $\frac{T_1 - T_2}{T_{GR,1} - T_{GR,2}} = \frac{U}{\alpha_w}$
  • $\frac{T_2 - T_{GR,2}}{T_{GR,1} - T_{GR,2}} = \frac{U}{\alpha_2}$

Wärmeübergangszahlen und Wärmedurchgangszahl

Bei unterschiedlichen Wärmeübergangszahlen $\alpha_1$ und $\alpha_2$ der Grenzschichten hat der größere viel weniger Einfluss auf die Wärmedurchgangszahl als der kleinere.

Merke

Hier klicken zum AusklappenEine Erhöhung des größeren Wärmeübergangskoeffizienten führt zu einer geringeren Erhöhung der Wärmedurchgangszahl als die selbe Erhöhung des kleineren Wärmeübergangskoeffizienten.

Soll also der Wärmedurchgang verbessert werden (größere Wärmedurchgangszahl $U$), z. B. in einem Wärmeübertrager (umgangssprachlich Wärmetauscher genannt), so sollte die Wandseite mit dem kleineren Wärmeübergangskoeffizienten gewählt werden. Die Erhöhnung des Wärmeübergangskoeffizienten und damit des Wärmedurchgangskoeffizienten $U$ (besserer Wärmedurchgang) kann beispielsweise durch eine höhere Strömungsgeschwindigkeit erreicht werden. Eine Erhöhnung der Wärmeleitfähgkeit $\lambda$ der Wand ist nur sinvoll, wenn die Wärmeübergangskoeffizienten auf beiden Wandseiten hoch sind.

Merke

Hier klicken zum Ausklappen

Je größer die Wärmedurchgangszahl $U$, desto besser der Wärmedurchgang durch die Wand.

Soll der Wärmedurchgang hingegen verhindert werden, so kann dies z. B. durch eine zusätzliche Isolierschicht mit kleiner Wärmeleitfähigkeit $\lambda$ erreicht werden.

Merke

Hier klicken zum AusklappenJe kleiner die Wärmedurchgangszahl $U$, desto schlechter der Wärmedurchgang durch die Wand.
