Gleichstrom > Gleichstromkreise > Elektrische Quellen:

Stromquellen

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

In diesem Kurstext gehen wir auf die Eigenschaften von Stromquellen innerhalb eines Gleichstromkreises ein. Zuerst beschäftigen wir uns mit idealen Stromquellen und gehen dann im Anschluss auf reale Stromquellen ein.

Ideale Stromquelle

Bei einer Stromquelle fließt ein kontinuierlicher Strom. Dieser Quellenstrom $ I_q $ kann positiv, negativ oder null sein. Die dabei auftretende Spannung richtet sich nach dem angeschlossenen Verbraucher.

Merke

Bei einer idealen Stromquelle darf kein Leerlauf entstehen, dh. es muss eine leitfähige Verbindung zwischen den Klemmen existieren. Ist dies nicht der Fall so kann der Strom nicht fließen, wodurch mit $\ I_q \not= 0 $ ein Widerspruch entsteht.

Schaltzeichen:

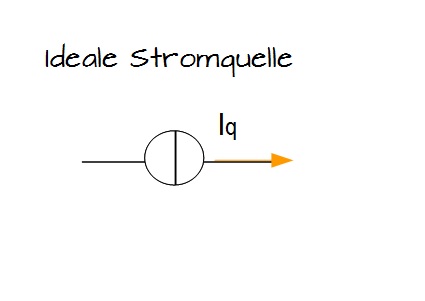

In der nächsten Abbildung sehen Sie das Schaltzeichen für eine ideale Stromquelle.

Schaltzeichen ideale Stromquelle
Schaltzeichen ideale Stromquelle

Kennt man die Polarität einer Stromquelle, so sollte die Stromzählpfeil-Richtung so gewählt werden, dass der Quellenstrom einen positiven Wert annimmt.

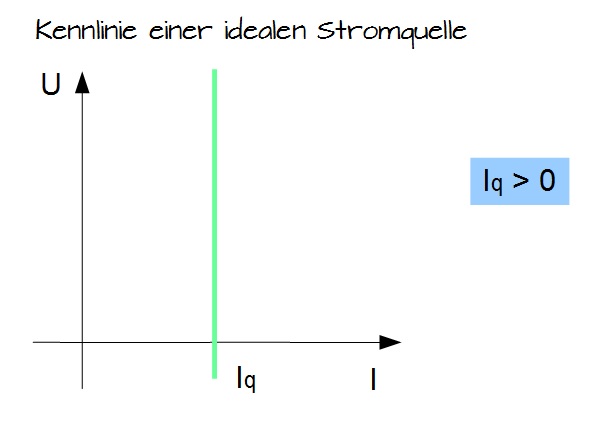

Möchte man den Verlauf der Strom-Spannungs-Kennlinie U(I) einer idealen Stromquellen visualisieren, so hat dieser folgendes Aussehen

Kennlinie einer idealen Stromquelle
Kennlinie einer idealen Stromquelle

Wichtig

Auch hier gilt es zu beachten, dass die Kennlinie immer durch zwei Quadranten verläuft, da die Spannung über einer idealen Stromquelle durch die äußere Beschaltung der Quelle bestimmt wird. Daher kann sie positive und negative Werte annehmen.

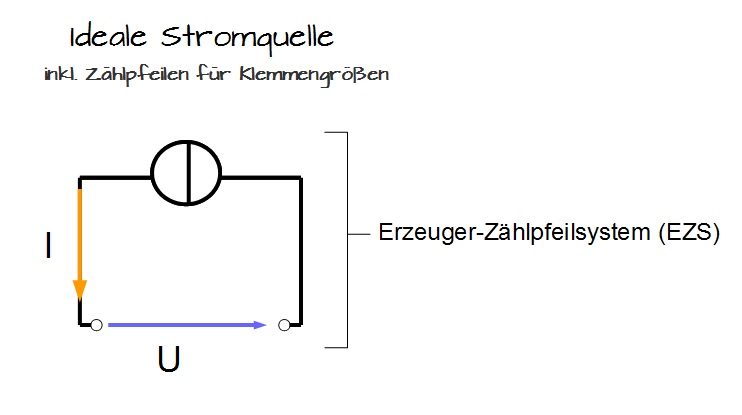

In einem Erzeuger-Zählpfeilsystem sieht die ideale Stromquelle inkl. Zählpfeilen folgendermaßen aus:

Ideale Stromquelle im EZS mit Zählpfeilen
Ideale Stromquelle im EZS mit Zählpfeilen

Reale Stromquelle

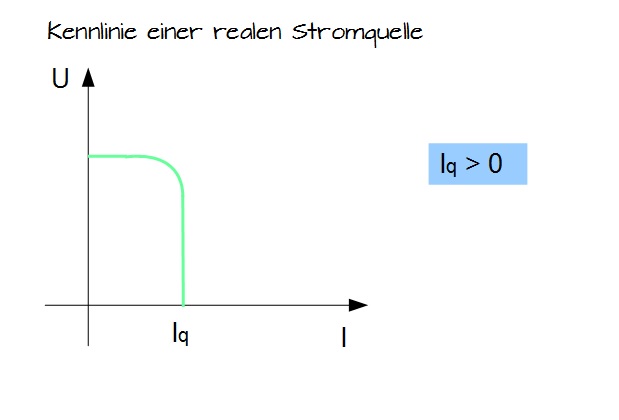

Bei einer realen Stromquelle innerhalb eines Gleichstromkreises lässt sich die Spannung begrenzen. Wie sich dies in der Kennlinie äußert, ist nachfolgend abgebildet.

Kennlinie einer realen Stromquelle
Kennlinie einer realen Stromquelle

Merke

Diese reale Stromquelle, oder auch elektronisch geregelte Konstantstromquelle genannt, kann keine negativen Ströme liefern.
Multiple-Choice
Die Kennlinie welcher elektrischen Quelle ist hier dargestellt:
Hierbei handelt es sich um eine .............Quelle

0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.
