Regelungstechnik - Fall 3 von 6: Differentialgleichung als Signalflussplan

Kursangebot | Regelungstechnik | Fall 3 von 6: Differentialgleichung als Signalflussplan

Regelungstechnik

Fall 3 von 6: Differentialgleichung als Signalflussplan

Aufgabe: Stelle Differentialgleichung als Signalflussplan dar.

Aufgabenstellung:

Beispiel

Hier klicken zum Ausklappen In unserem Beispiel liegt die folgende Differentialgleichung vor:

$ x_a(t) = T_D \cdot \frac{dx_e(t)}{dt} $

Damit du auch genau weißt wofür welche Variable steht, hier ein paar Informationen:

$ x_a (t) $ stellt die Ausgangsgröße dar.

$ x_e (t) $ ist die Eingangsgröße.


Auslesen der Differentialgleichung:

Die Eingangsgröße $ x_e (t) $ wird differenziert

Darstellung im Signalflussplan:

  1. Bestandteile der Differentialgleichung:

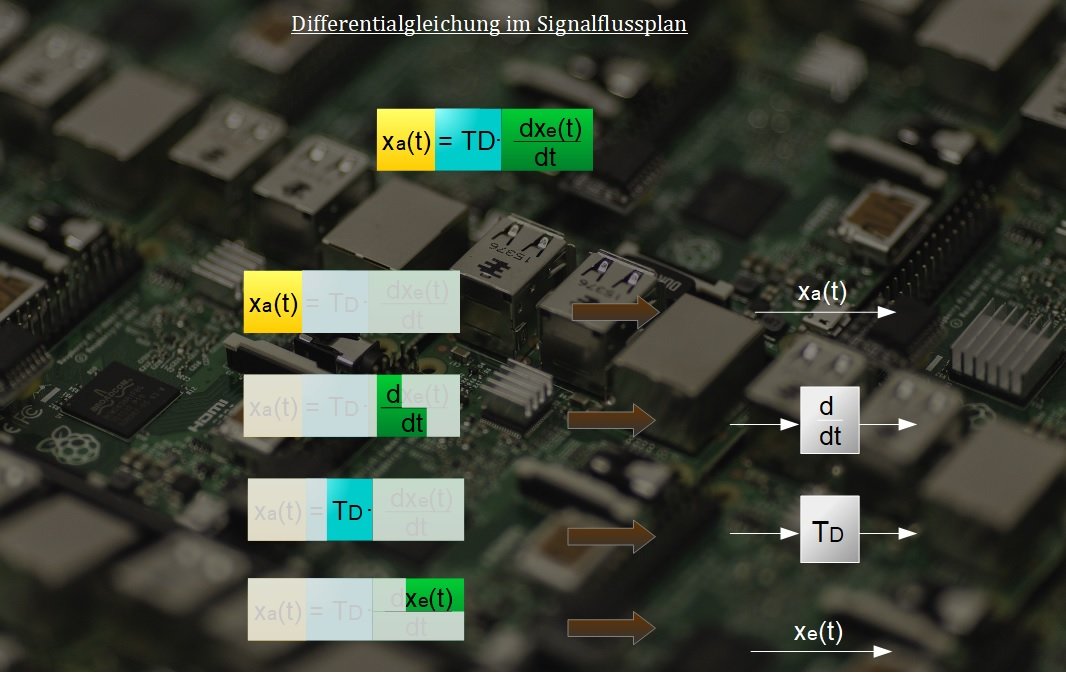

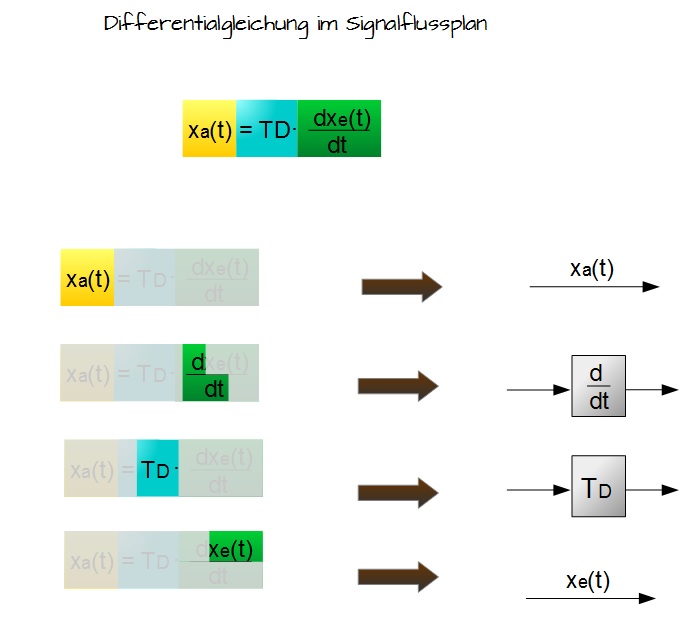

Differentialgleichung im Signalflussplan
Differentialgleichung im Signalflussplan



2. Zusammensetzen der Bestandteile zu einem Signalflussplan:

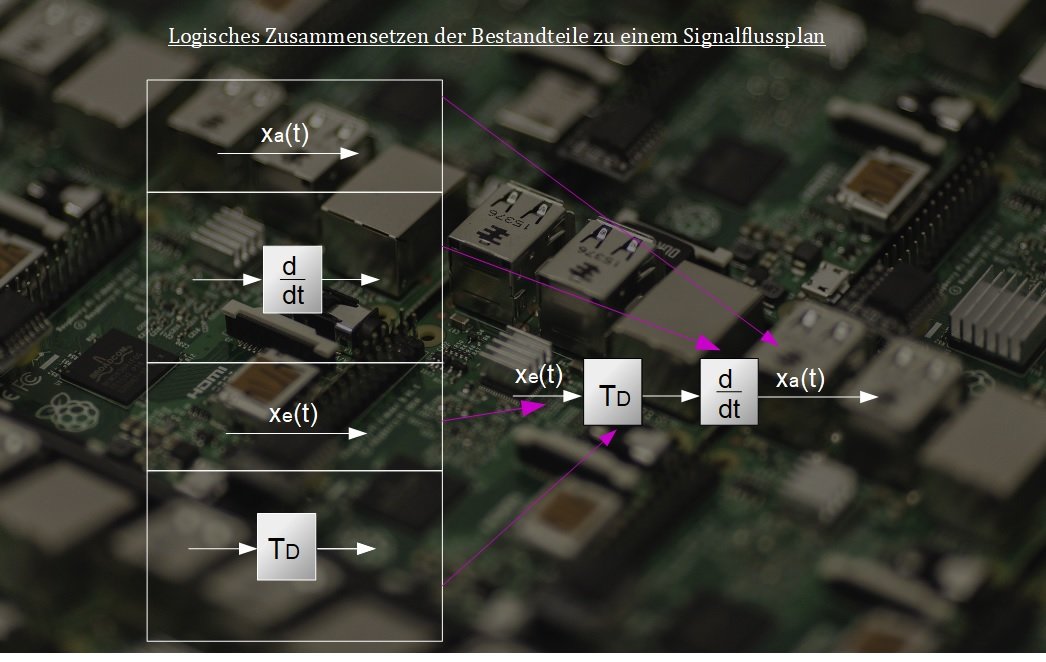

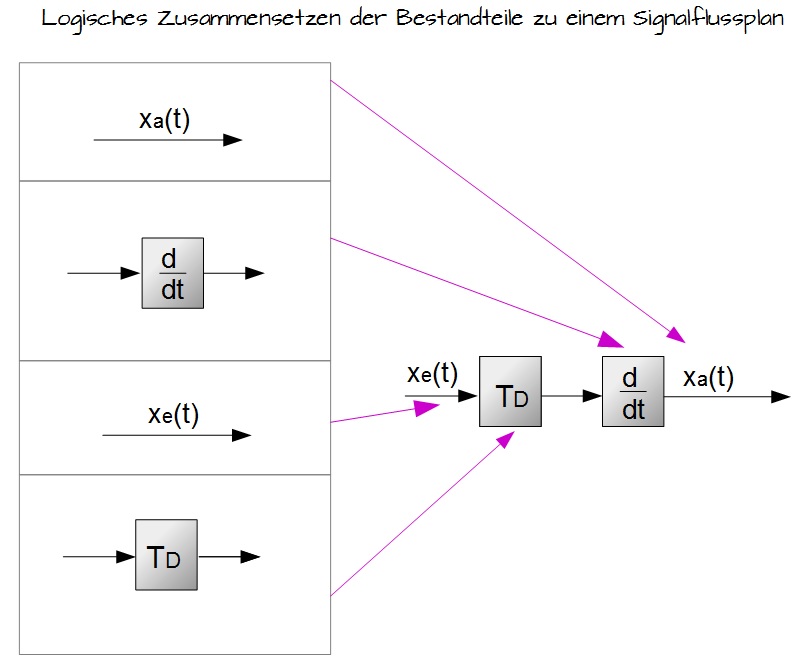

Logische Zusammensetzung der Bestandteile zu einem Signalflussplan
Logische Zusammensetzung der Bestandteile zu einem Signalflussplan
