Fall 2 von 6: Integrationsgleichung als Signalflussplan

Aufgabe: Stelle Integrationsgleichung als Signalflussplan dar.

Aufgabenstellung:

Beispiel

Hier klicken zum Ausklappen In unserem Beispiel liegt die folgende Integrationsgleichung vor:

$ x_a(t) = \frac{1}{T_1} \cdot \int x_e(t) dt $

Damit du auch genau weißt wofür welche Variable steht, hier ein paar Informationen:

$ x_a $ stellt die Ausgangsgröße dar.

$ x_e $ ist die Eingangsgröße.


Auslesen der Integrationsgleichung:

Die Eingangsgröße $ x_e(t) $ liegt als Integral vor.

Darstellung im Signalflussplan:

  1. Bestandteile der Integrationsgleichung:

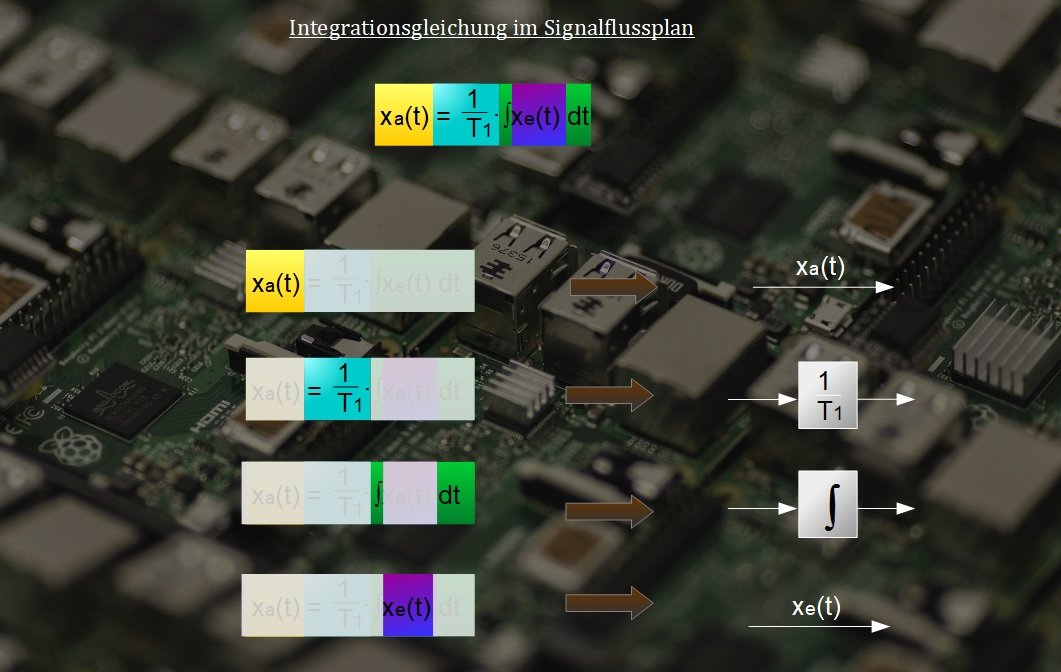

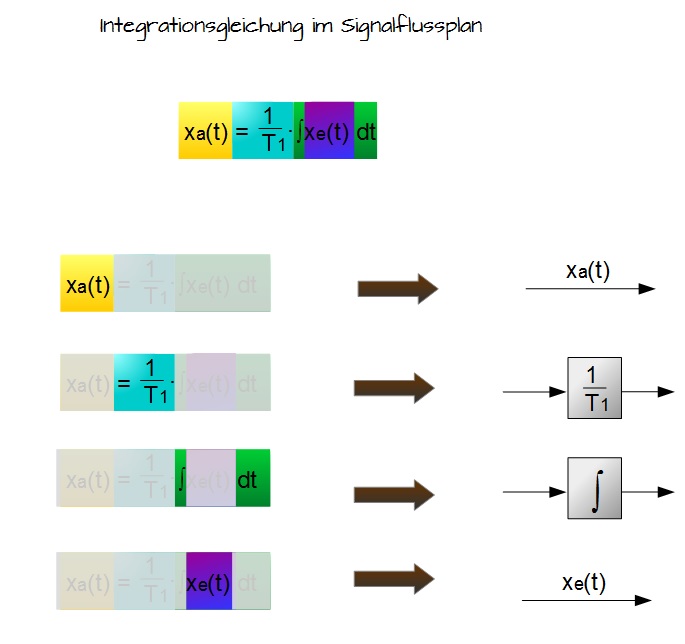

Integrationsgleichung im Signalflussplan
Integrationsgleichung im Signalflussplan



2. Zusammensetzen der Bestandteile zu einem Signalflussplan:

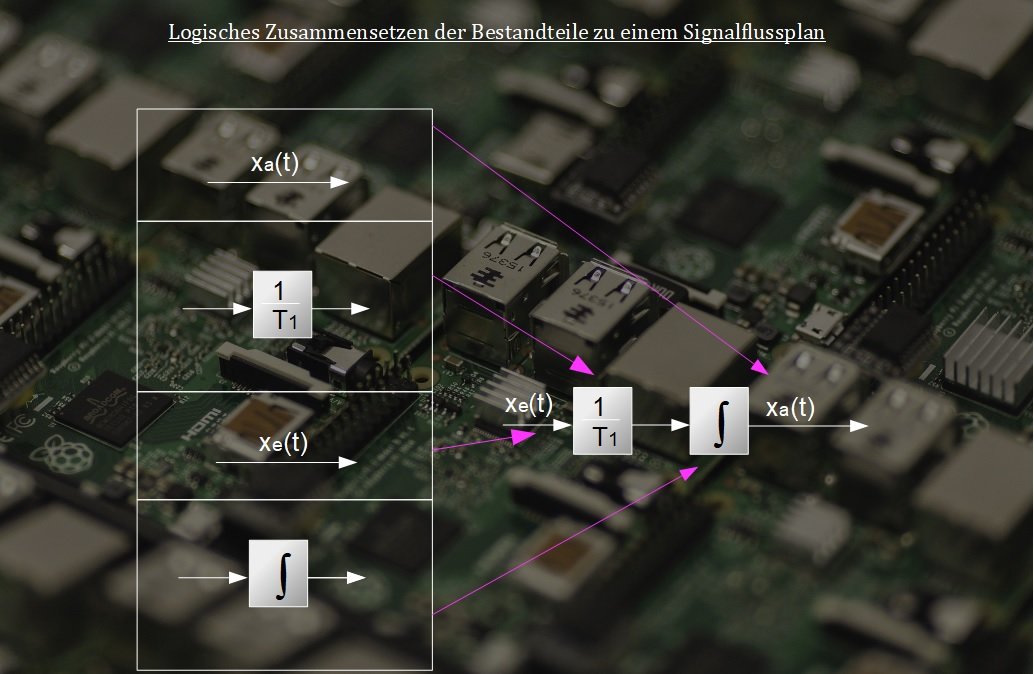

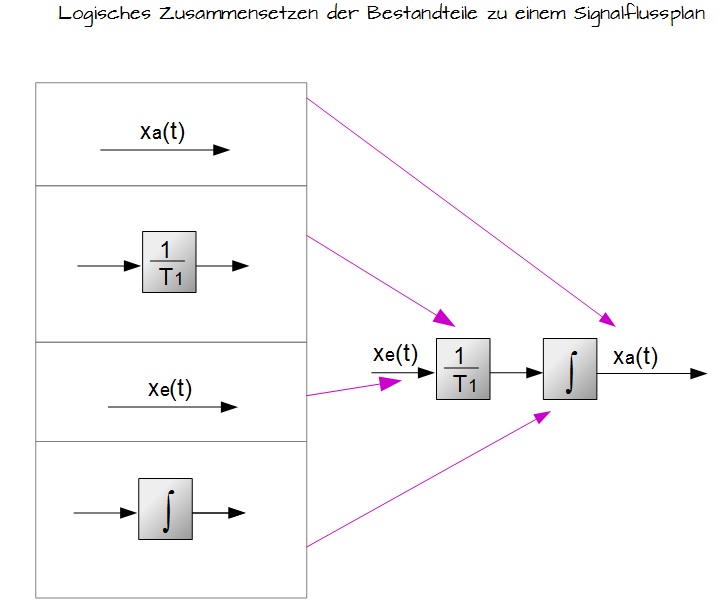

Logische Zusammensetzung der Bestandteile zu einem Signalflussplan
Logische Zusammensetzung der Bestandteile zu einem Signalflussplan
