ingenieurkurse
online lernen

Besser lernen mit Online-Kursen

NEU! Jetzt online lernen:
Werkstofftechnik 1
Den Kurs kaufen für:
einmalig 39,00 €
Zur Kasse
Mechanische Eigenschaften > Verformung > Bruch:

Dauerbruch

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Dauerbrüche gehören zu den am häufigsten beobachteten Brucharten. Sie entstehen an Maschinen oder Bauteilen, die einer schwingenden und wiederholten Beanspruchung unterliegen. Deshalb geht dem Dauerbruch immer eine schrittweise ansteigende Werkstoffschädigung voraus.

Dauerbruchbildung
Dauerbruchbildung

Wird ein Körper schwingend beansprucht, so kann man die Schädigungsvorgänge in drei Stadien unterteilen, die fließende Übergänge zueinander besitzen:

  1. Verfestigung
  2. Rissbildung
  3. Rissausbreitung

Bei der Verfestigung kommt es durch die Entstehung und Bewegung von Versetzungen zu einem Aufbau von Hindernissen. Da es aber zu sich ständig wiederholenden Beanspruchungen kommt, wird der Verteilung der Versetzungen mit der Zeit inhomogen. Dies hat dann zur Folge, dass sich an Oberfläche Gleitbänder mit stufenförmigen Herauspressungen und Einsenkungen entstehen. Man spricht in diesem Zusammenhang auch von einer Anrissvorstufe. Dieser Prozess der Rissbildung nimmt im Gesamtprozess zum Dauerbruch den größten zeitlichen Anteil ein.

Diese Risskeime werden dann im Zeitverlauf von mikroskopischen zu makroskopischen Rissen im Werkstoff. Es findet eine Rissausbreitung statt. Erreicht dann die parallel verlaufenden Querschnittsminderung ihr Maximum und kann die weiterhin permanenten einwirkenden Belastung vom Restquerschnitt nicht mehr aufgenommen werden, kommt es zum Dauerbruch.

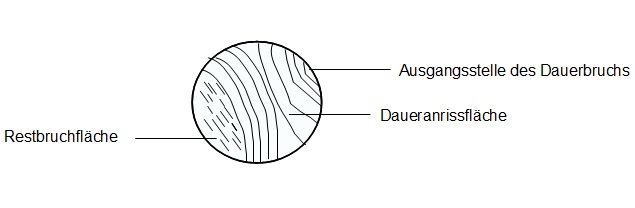

Beim Dauerbruch finden sich zwei Bruchbereiche. Der Bereich der sich in Folge der langsamen Ausbreitung des Anrisses ergibt, ist flach und glatt. Der andere Bereich, die Restbruchfläche, ist hingegen einem Gewaltbruch sehr ähnlich und weist eine grobe, körnige und teilweise verformte Zone auf. Treten in der Dauerbelastung Ruhepausen auf, können an der anschließend betrachteten Bruchfläche Rastlinien beobachtet werden.

Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Der Dauerbruch stellt einen Prozess  dar, bei welchem die    als Teilprozess den größten zeitlichen Anteil einnimmt.
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.

Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Dauerbruch ist Teil eines interaktiven Online-Kurses zum Thema Werkstofftechnik 1.

Jan Morthorst verfügt über langjährige Erfahrung auf diesem Themengebiet.
Vorstellung des Online-Kurses Werkstofftechnik 1Werkstofftechnik 1
Dieser Inhalt ist Bestandteil des Online-Kurses

Werkstofftechnik 1

Ingenieurkurse (ingenieurkurse.de)
Diese Themen werden im Kurs behandelt:

[Bitte auf Kapitelüberschriften klicken, um Unterthemen anzuzeigen]

  • Kurs: Werkstofftechnik 1
    • Einleitung zu Kurs: Werkstofftechnik 1
  • Einführung in die Werkstofftechnik
    • Begriff der Werkstofftechnik
    • Werkstoffhauptgruppen
      • Einleitung zu Werkstoffhauptgruppen
      • Metalle
      • Keramik
      • Polymere
      • Verbundwerkstoffe
      • Halbleiter
    • Gitterstrukturen
    • Gefüge und Schliffbild
    • Werkstoffeigenschaften
    • Werkstoffauswahl
  • Werkstoffprüfung
    • Zerstörungsfreie Werkstoffprüfung
      • Einleitung zu Zerstörungsfreie Werkstoffprüfung
      • Ultraschallverfahren
        • Einleitung zu Ultraschallverfahren
        • Durchschallungsverfahren
        • Impuls-Echo-Verfahren
        • Bild- und Rekonstruktionsverfahren
        • Laufzeitverfahren
        • Schallemissionsverfahren
      • Eindringverfahren
      • Wirbelstromverfahren
    • Mechanische Werkstoffprüfung
      • Zugversuch
        • Einleitung zu Zugversuch
        • Spannungs-Dehnungs-Diagramm
        • Hookesches Gesetz
        • Brucharten
      • Härteprüfung
        • Einleitung zu Härteprüfung
        • Brinell
        • Vickers
        • Rockwell
      • Kriech- oder Zeitstandversuch
      • Kerbschlagbiegeversuche
      • Risszähigkeitsversuche
  • Metallographie
    • Grundbegriffe
    • Aufbau der Elektronenhülle
      • Einleitung zu Aufbau der Elektronenhülle
      • Quantentheorie
    • Periodensystem der Elemente
    • Atomare Bindungen
      • Einleitung zu Atomare Bindungen
      • Ionenbindungen
        • Eigenschaft und Koordinationszahl einer Ionenbindung
      • Kovalente Bindungen
        • Eigenschaft und Koordinationszahl einer kovalenten Bindung
      • Metallbindungen
        • Eigenschaft, Koordinationszahl und Verformungsvermögen von Metallbindungen
      • Sekundäre Bindungen
        • Wasserstoffbrückenbindung
        • Van der Waals'sche Bindung
  • Aufbau fester Phasen
    • Grundlagen
    • Kristallsysteme
      • Kubische Gitter
      • Tetragonale Gitter
      • Orthorhombische Gitter
      • Monokline Gitter
      • Trikline Gitter
      • Hexagonale Gitter
      • Zusammenfassung der Bravais-Gitter nach Pearson
      • Gittereigenschaften
        • Bestimmung von Gitterrichtungen
        • Miller'sche Indizes, Bestimmung von Gitterebenen
        • Sonderfall: Richtungen und Ebenen im hexagonalen Gitter
        • Gitterstörungen
          • Einleitung zu Gitterstörungen
          • Nulldimensionale Gitterstörungen
          • Eindimensionale Gitterstörungen
          • Zweidimensionale Gitterstörungen
          • Dreidimensionale Gitterstörungen
  • Mechanische Eigenschaften
    • Verformung
      • Einleitung zu Verformung
      • Reversible Verformung
      • Irreversible Verformung
      • Bruch
        • Einleitung zu Bruch
        • Spaltbruch
        • Scherbruch
        • Dauerbruch
    • Festigkeitssteigerung
      • Einleitung zu Festigkeitssteigerung
      • Reduzierung der Versetzungsdichte
      • Erzeugung kleinster Korngrößen
      • Teilcheneinlagerung
        • Einleitung zu Teilcheneinlagerung
        • Schneiden von Teilchen
        • Schneiden von Teilchen unter Paarbildung
        • Orowan-Mechanismus
  • Aufbau mehrphasiger Stoffe
    • Mischphasen
    • Phasengemische
    • Heterogene Gleichgewichte
    • Metastabile Gleichgewichte
    • Phasendiagramme
  • Wärmebehandlung
    • Diffusion
      • Einleitung zu Diffusion
      • Diffusion bei chemisch homogenen und inhomogenen Systemen
      • Mechanismen für einen Platzwechsel
    • Martensitische Umwandlung
    • Rückbildung der Festkörperstruktur
      • Einleitung zu Rückbildung der Festkörperstruktur
      • Kristallerholung
      • Rekristallisation
      • Kornwachstum
  • 85
  • 4
  • 202
  • 95
einmalig 39,00
umsatzsteuerbefreit gem. § 4 Nr. 21 a bb) UStG
Online-Kurs Top AngebotTrusted Shop

Unsere Nutzer sagen:

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 23.07.2016:
    "Top"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 19.02.2016:
    "Für mich alle relevanten Themen enthalten. Danke!"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 02.02.2016:
    "Es ist alles soweit gut bis jetzt."

NEU! Sichere dir jetzt die perfekte Prüfungsvorbereitung und spare 10% bei deiner Kursbuchung!

10% Coupon: lernen10

Zu den Online-Kursen
