ingenieurkurse
online lernen

Besser lernen mit Online-Kursen

NEU! Jetzt online lernen:
Werkstofftechnik 2
Den Kurs kaufen für:
einmalig 39,00 €
Zur Kasse
Werkstoffe auf Eisenbasis > Herstellung von Metallen > Metallurgische Verfahren:

Schmelzflusselektrolyse

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Bei der Schmelzflusselektrolyse kommt im Gegensatz zu anderen Verfahren kein wasserhaltiges Medium zum Einsatz. Stattdessen verwendet man eine Salzschmelze, die als Elektrolyt dient. Der Grund für die Verwendung einer Salzschmelze liegt darin, dass sehr unedle Metalle nicht aus wasserhaltigen Elektrolyten abgeschieden werden können. Ferner würde das Wasser infolge der sehr hohen notwendigen Potentiale zersetzt werden.

Merke

Zu den unedlen Metallen zählen Metalle wie Aluminium, Kalium, Magnesium oder Kalium.

Möchte man beispielsweise aus Aluminiumoxid reines Aluminium mit dem geschmolzenen Mineral Kryolith [Aluminiumtrinatriumhexafluorid] gewinnen, sind dazu hohe Temperaturen von bis zu 962 °C erforderlich.

Merke

Für die Gewinnung von Natrium aus Natriumchlorid ist eine Temperatur von ca. 620°C und für Magnesium aus $\ MgCl_2 $ ist eine Temperatur von 670° C notwendig.

Die Gewinnung von Metallen mit einer Schmelzflusselektrolyse ist ein sehr energieintensives Unterfangen. So wird für die Herstellung eines Kilogramms Aluminium ein Stromfluss von 16,5 kWh benötigt. Wären die Hersteller von Aluminium oder anderen mit Schmelzflusselektrolyse gewonnen Metallen bei der Stromabnahme nicht besonders begünstigt, wären diese Metalle auf dem Weltmarkt nicht konkurrenzfähig gegenüber konventionell hergestellten Metallen.

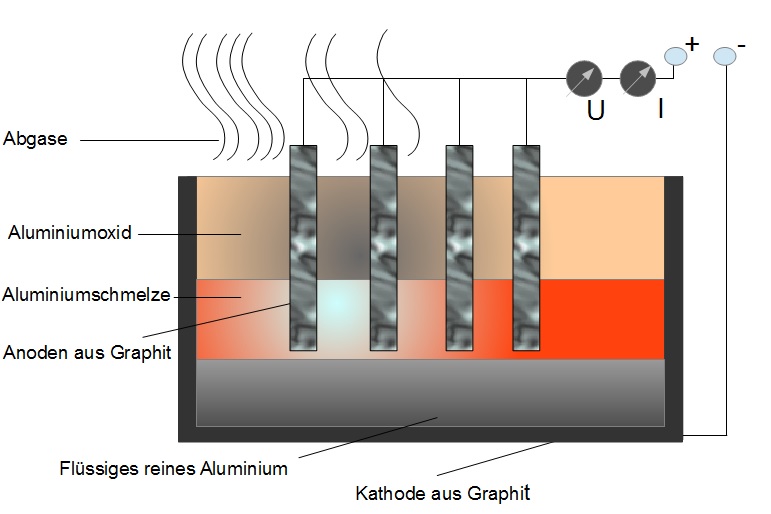

Schmelzelektrolyse
Schmelzelektrolyse

Reines Aluminiumoxid $Al_2O_3$ hat einen sehr hohen Schmelzpunkt von 2050 °C. Durch Zuführung von geschmolzenem Kryolith $Na_3AlF_6$ lässt sich dieses aber sehr gut lösen und damit die Schmelztemperatur erniedrigen auf 950°C. Es wird also eine Lösung des Aluminiumoxids (mit künstlich hergestelltem Kryolith mit einem Anteil von 10-20 % $Al_2O_3$ bei einer Temperatur von ca. 950 °C und einer Spannung von 5-6 V elektrolysiert. Zur Erhöhung der elektrischen Leitfähigkeit und Verbesserung der Energieausbeute werden der Schmelze außerdem $AlF_3$ und $LiF$ zugesetzt. Die Dichte der Schmelze ist geringer als die des elektrolysierten, flüssigen Aluminiums, so dass sich das Metall unter der Schmelze sammelt und so vor Luftoxidation geschützt ist. An der Anode (Pluspol) entsteht Sauerstoff $O_2$. Der entstehende Sauerstoff reagiert mit dem Kohlenstoff der Elektroden zu Kohlenstoffdioxid und Kohlenstoffmonoxid. Aufgrund dessen wird die Anode während einer Elektrolyse verbraucht. Man verwendet deshalb lange zylindrische Stäbe, welche nach dem Verbrauch wieder angesetzt werden, so dass das Verfahren kontinuierlich stattfinden kann.

Reaktionsgleichung

Reduktion an der Kathode:       $4Al^{3+} + 12 e^- \rightarrow 4 Al$

Oxidation an der Anode:            $3 C + 6 O^{2-} \rightarrow 3 CO_2 + 12e^-$

Gesamtreaktion:                       $2Al_2O_3 + 3C \rightarrow 4AL + 3 CO_2$

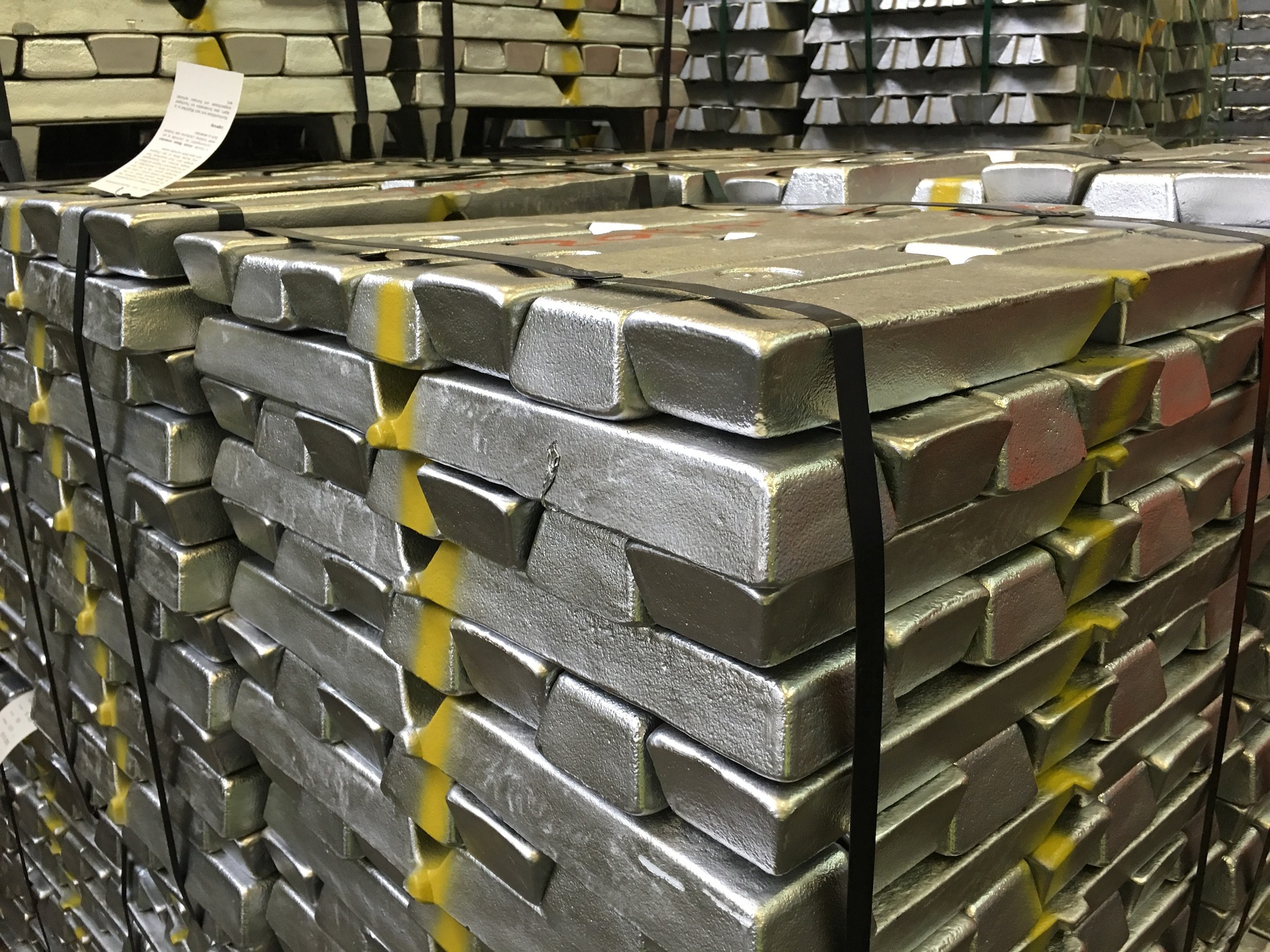

Gewonnenes Aluminium (versandfertig)
Gewonnenes Aluminium (versandfertig)
Multiple-Choice
Bitte die richtigen Aussagen auswählen.
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.

Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Schmelzflusselektrolyse ist Teil eines interaktiven Online-Kurses zum Thema Werkstofftechnik 2.

Jan Morthorst verfügt über langjährige Erfahrung auf diesem Themengebiet.
Vorstellung des Online-Kurses Werkstofftechnik 2Werkstofftechnik 2
Dieser Inhalt ist Bestandteil des Online-Kurses

Werkstofftechnik 2

Ingenieurkurse (ingenieurkurse.de)
Diese Themen werden im Kurs behandelt:

[Bitte auf Kapitelüberschriften klicken, um Unterthemen anzuzeigen]

  • Einführung in die Werkstofftechnik 2
    • Einleitung zu Einführung in die Werkstofftechnik 2
  • Werkstoffbezeichnung
    • Normen
      • Einleitung zu Normen
      • Gütenormen
      • Werkstoffnormung durch Zahlen und Buchstaben
      • Bezeichnung von Stählen
        • Einleitung zu Bezeichnung von Stählen
        • Unlegierte Stähle
        • Legierte Stähle
        • Hochlegierte Stähle
        • Weitere Kennzeichnungen für Stähle
      • Bezeichnung von Eisengusswerkstoffen
      • Bezeichnung von Nichteisenmetallen
    • Normung durch Werkstoffnummern
    • Prüf- und Begriffsnormen
  • Werkstoffe auf Eisenbasis
    • Herstellung von Metallen
      • Metallurgische Verfahren
        • Einleitung zu Metallurgische Verfahren
        • Aufbereitung des Erz
        • Erzeugung von Rohmetall
        • Hydro- und Pyrometallurgie
        • Schmelzflusselektrolyse
        • Gebrauchsmetall
          • Einleitung zu Gebrauchsmetall
          • Raffination
          • Legierungen
        • Gieß- und Formungsvorgänge
      • Eisen und Stahl
        • Erzeugung von Eisen
          • Einleitung zu Erzeugung von Eisen
          • Schema eines Hochofens und Verfahrensschritte
          • Direktreduktionsverfahren
        • Erzeugung von Stahl
          • Konverterverfahren
          • Elektrostahlverfahren
      • Weitere metallische Werkstoffe
        • Titan
        • Kupfer
        • Aluminium
  • Polymerwerkstoffe
    • Polyreaktion
    • Polymerisation
      • Einleitung zu Polymerisation
      • Radikale Polymerisation
      • Ionische Polymerisation
      • Katalytische Polymerisation
    • Polykondensation und Polyaddition
    • Zusätze in polymeren Werkstoffen
  • Keramische Werkstoffe
    • Ausprägungen von Keramiken
      • Einleitung zu Ausprägungen von Keramiken
      • Silikatkeramik
      • Oxidkeramik und Nichtoxidkeramik
    • Gläser
      • Ausgangsstoffe für die Glasherstellung
      • Herstellungsschritte
        • Einleitung zu Herstellungsschritte
        • Schmelzen von Glas
        • Homogenisieren und Läutern
        • Abstehen, Abkühlen und Erzeugungsfehler
  • Formgebung der Werkstoffe
    • Metallische Werkstoffe
      • Gießen
        • Gießverfahren
          • Einleitung zu Gießverfahren
          • Sandguss
          • Formguss
          • Ausschmelzverfahren
          • Kokillenguss
          • Druckguss
          • Schleuderguss
        • Erstarrung reiner Metalle
          • Einleitung zu Erstarrung reiner Metalle
          • Porenbildung und Mikrolunker
          • Lunkerbildung
        • Erstarrung von Legierungen
          • Einleitung zu Erstarrung von Legierungen
          • Seigerungen
          • Rissbildung und Erstarrungsmorphologie
        • Gießbarkeit
      • Pulvermetallurgie
        • Herstellung des metallischen Pulvers
        • Herstellung von Formteilen
        • Sintern der Formpresslinge
        • Nachbehandlung gesinterter Formteile
      • Umformen
        • Änderungen im Gefüge
        • Verfahren
          • Walzen
          • Schmieden
          • Strang- und Fließpressen
          • Tiefziehen
      • Zerspanen
        • Zerspanverfahren
        • Zerspanbarkeit einphasiger und zweiphasiger Metalle
      • Trennverfahren
      • Verbinden
        • Schweißen
          • Einleitung zu Schweißen
          • Schweißverfahren
            • Einleitung zu Schweißverfahren
            • Warmpressschweißen
            • Schmelzschweißen
              • Einleitung zu Schmelzschweißen
              • Lichtbogenhandschweißen
              • Strahlenschweißen
        • Löten
          • Verfahrensablauf beim Löten
          • Weichlöten
          • Hartlöten
        • Kleben
    • Polymerwerkstoffe
      • Urformverfahren
        • Einleitung zu Urformverfahren
        • Gießen von Kunststoffen
        • Extrudieren von Kunststoffen
        • Spritzgießen von Kunststoffen
        • Schäumen von Kunststoffen
      • Umformverfahren
        • Einleitung zu Umformverfahren
        • Blasen von Kunststoffen
        • Thermoformen von Kunststoffen
      • Schweißen und Kleben von Kunststoffen
  • Korrosion
    • Korrosionsarten
    • Auswahl korrosionsbeständiger Werkstoffe
    • Korrosionsschutz
      • Einleitung zu Korrosionsschutz
      • Passiver Korrosionsschutz
      • Aktiver Korrosionsschutz
      • Kathodischer Korrosionsschutz
    • Sonderfall: Hochtemperaturkorrosion
  • 97
  • 1
  • 81
  • 101
einmalig 39,00
umsatzsteuerbefreit gem. § 4 Nr. 21 a bb) UStG
Online-Kurs Top AngebotTrusted Shop

Unsere Nutzer sagen:

  • Gute Bewertung für Werkstofftechnik 2

    Ein Kursnutzer am 04.10.2015:
    "Sehr gut aufgebaut."

NEU! Sichere dir jetzt die perfekte Prüfungsvorbereitung und spare 10% bei deiner Kursbuchung!

10% Coupon: lernen10

Zu den Online-Kursen
