Baustatik 2 - Stabtragwerke

Kursangebot | Baustatik 2 | Stabtragwerke

Baustatik 2

Stabtragwerke

Inhaltsverzeichnis

Wir betrachten in dem Kurs Baustatik 2 eindimensinale Strukturen, die sich aus geraden oder gekrümmten Stäben zusammensetzen. Man bezeichnet Tragwerke die aus eindimensionalen Strukturen bestehen auch als Stabtragwerke oder Stabwerke.

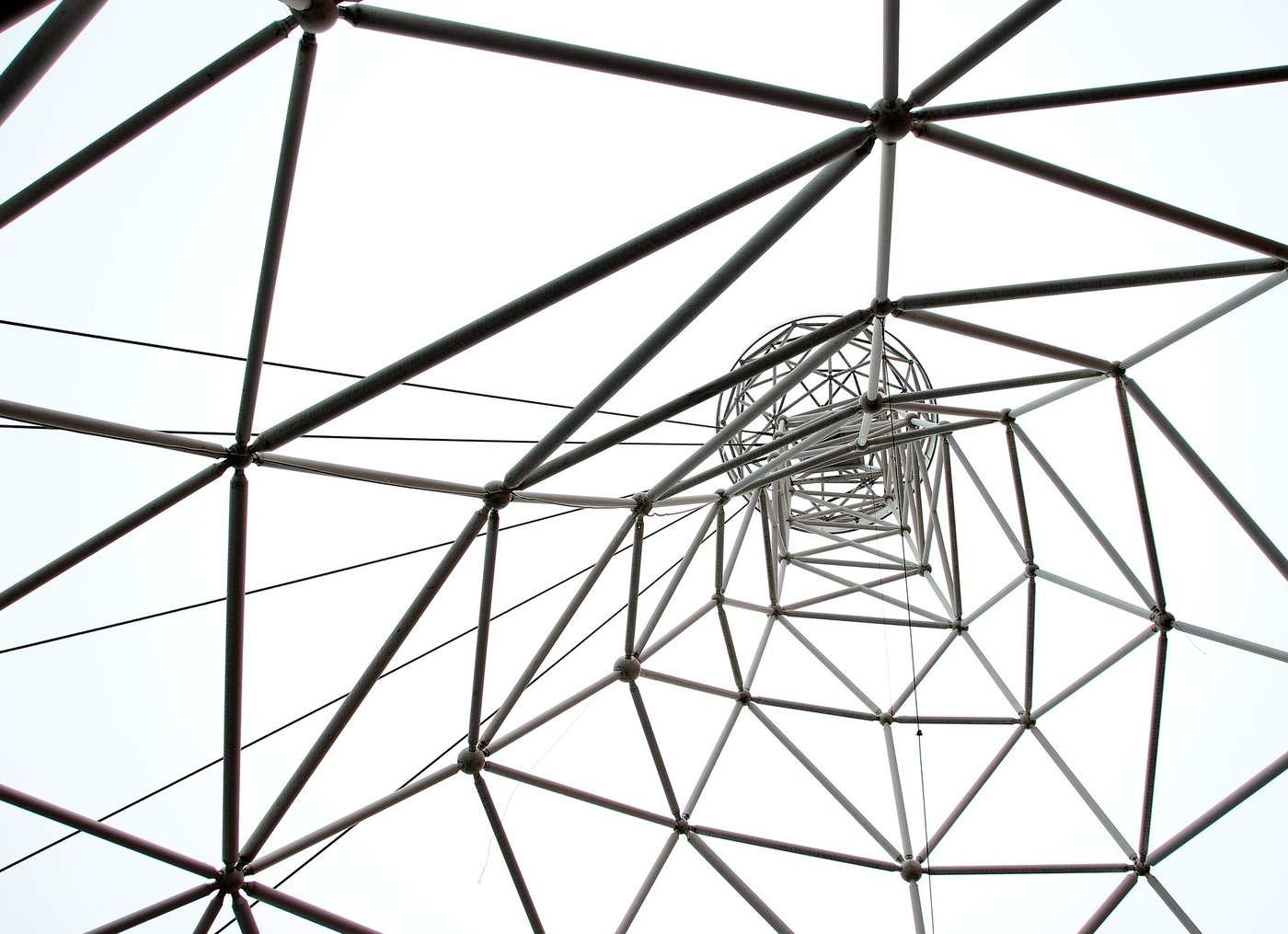

Stabtragwerk
Stabtragwerk



Merke

Hier klicken zum Ausklappen

Die Berechnung räumlicher Stabwerke ist kompliziert und aufwendig. Deshalb zerlegt man das reale Tragwerk nach Möglichkeit gedanklich in ebene Teilstrukturen. Dies führt in den meisten Fällen zu vertretbar genauen Ergebnissen.

Definition Stab

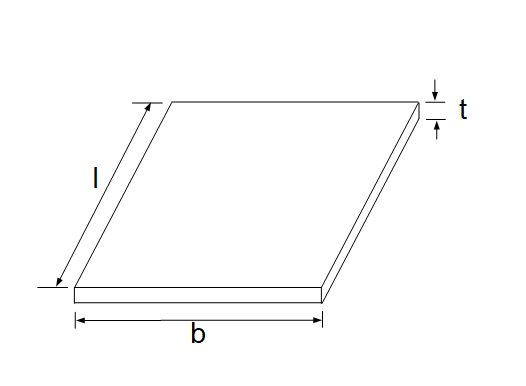

Die Stäbe in einem Stabtragwerk können biegesteif oder gelenig miteinander verbunden werden. Stäbe sind hierbei Elemente, bei denen zwei der drei Abmessungen klein sind gegenüber der dritten Abmessung. So ist die Länge eines Stabes um ein Vielfaches größer als Breite und Dicke:

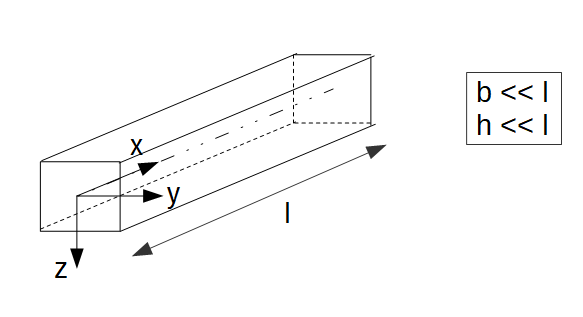

Stab, Definition, Abmessungen
Stab



Ist eine Abmessung um ein Vielfaches größer als die anderen beiden Abmessungen, so spricht man idealisierend von eindimensionalen Strukturen und der Stab wird durch die Stabachse ersetzt:

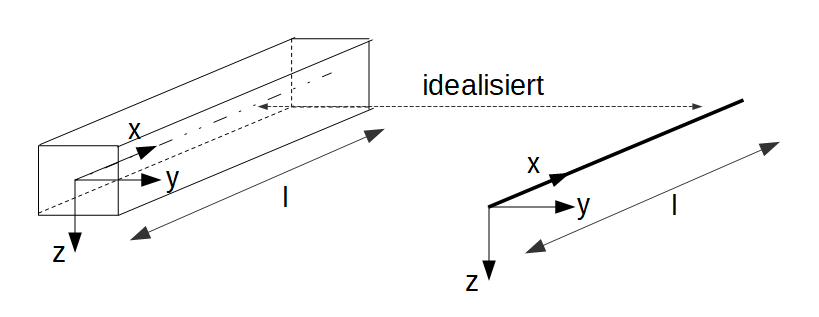

Stab, idealisiert, Stabachse
Stabachse


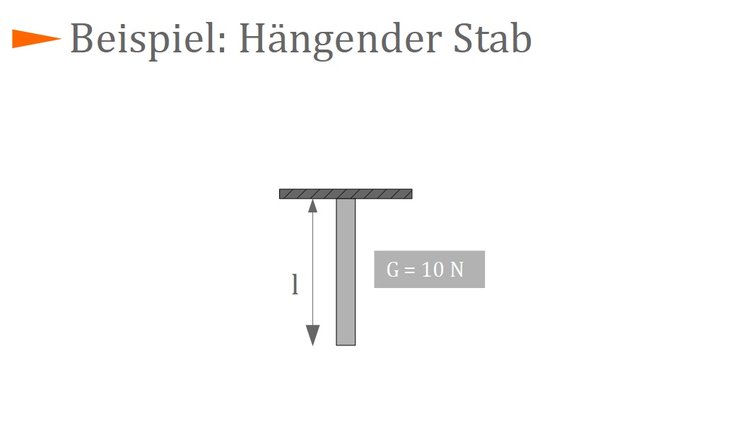

Ein gerader Stab, der nur in Längsrichtung beansprucht wird spricht man je nach Beanspruchung von einem Zug- oder Druckstab. Hier treten nur Normalkräfte auf:

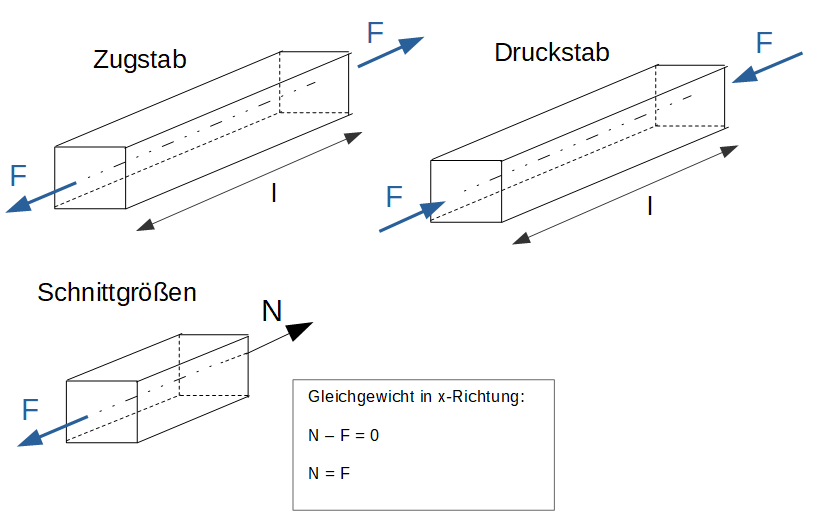

Zugstab, Druckstab, Normalkraft
Zug-/Druckstab


Das Gleichgewicht für den Druckstab ergibt sich dann zu:

Methode

Hier klicken zum Ausklappen

$N + F = 0 \; \; $  $\rightarrow \; \; \; $ N = -F$


Bei Stäben mit äußerer Belastung quer zur Stabachse (=Querbelastung) oder bei gekrümmten Stäben treten i.d.R. Querkräfte $Q$ und Biegemomente $M$ auf.

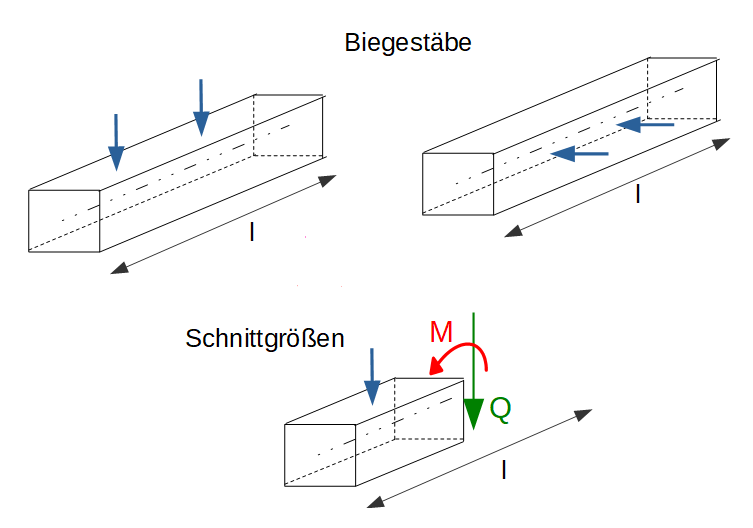

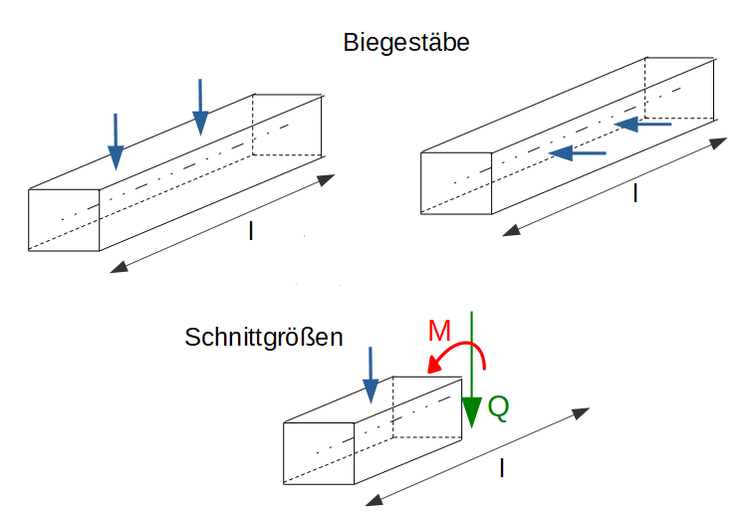

Biegestab, Querkraft, Biegemoment
Biegestab




Je nach Verbindungsart der Einzelstäbe wird zwischen biegesteifen Stabtragwerken, Fachwerken und Mischformen unterschieden.

Hinweis

Hier klicken zum Ausklappen

In diesem Kurs werden nur Tragwerke behandelt, die sich aus Stäben zusammensetzen.
