Gleichstrom > Gleichstromkreise > Schaltung von Widerständen:

Kombination von Reihenschaltung und Parallelschaltung

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 06.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Dynamik) Gradlinige Bewegung eines Massenpunktes
- Dieses 60-minütige Gratis-Webinar behandelt die geradlinige Bewegung eines Massenpunktes.
[weitere Informationen] [Terminübersicht]

Nicht selten treten auch Schaltungskombinationen aus Reihen- und Parallelschaltung in einem Gleichstromkreis auf. Um letztlich den Gesamt-/Ersatzwiderstand $ R_e $ des Stromkreises berechnen zu können, geht man schrittweise vor. Zuerst berechnet man den Widerstand der parallel geschalteten Widerstände nach der bekannten Gleichung $ R_e = \frac{1}{\sum \frac{1}{R}} $. Anschließend errechnet man den Gesamtwiderstand des gesamten Stromkreises $ R_e $ mit Hilfe der Addition der Reihenwiderstände und der, als Ersatzwiderstände ausgedrückten, Parallelwiderstände nach der Gleichung $ R_e = \sum R $

Das folgende Zahlenbeispiel soll Ihnen veranschaulichen, wie das Berechnungsschema für einen solchen Gleichstromkreis aussieht.

Anwendungsbeispiel:

Beispiel

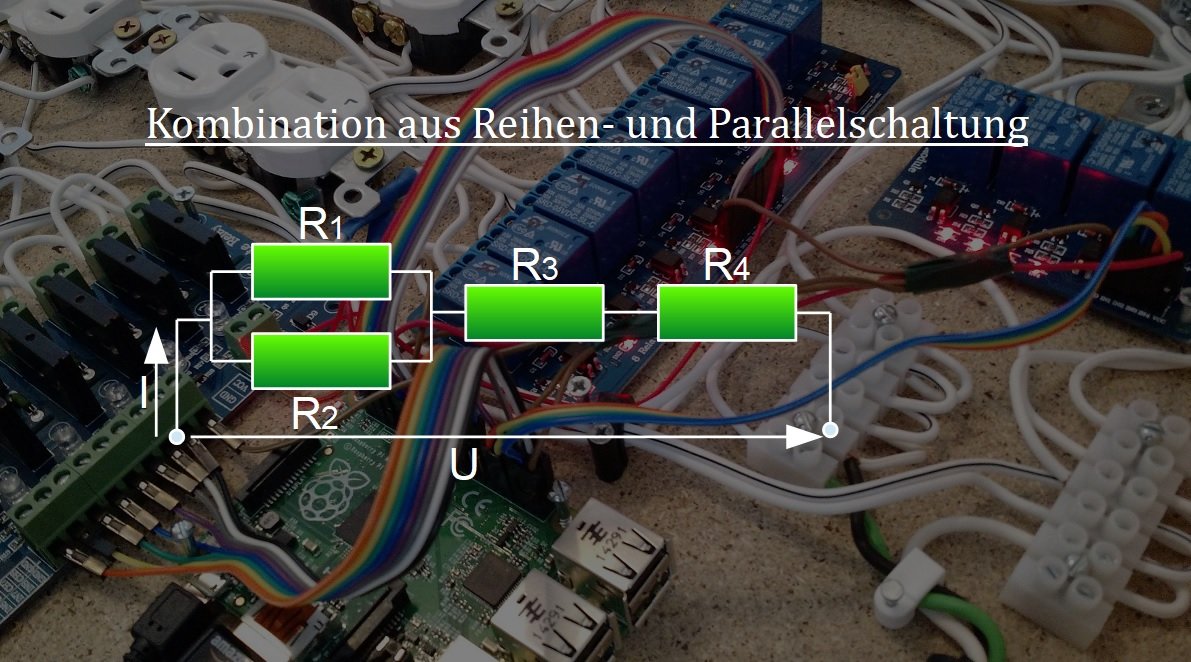

Es liegt ein Gleichstromkreis vor, der 4 Widerstände beinhaltet. Zwei der vier Widerstände sind parallel geschaltet. Die Widerstände haben folgende Einzelwerte: $ R_1 = 10 \Omega, R_2 =16 \Omega, R_3 = 4 \Omega, R_4 = 2 \Omega $. Bestimmen Sie den Gesamtwiderstand/Ersatzwiderstand der kombinierten Schaltung.

 Schritt 1: Ersatzwiderstand der parallelen Widerstände berechnen:

$\frac{1}{R_{12}} = \frac{1}{R_1} + \frac{1}{R_2} = \frac{R_1 + R_2}{R_1 \cdot R_2} $  $\leftrightarrow $ Kehrwert bilden!

$ R_{12} =\frac{R_1 \cdot R_2}{R_1 + R_2} = \frac{ 10 \Omega \cdot 16 \Omega}{10 \Omega + 16 \Omega} = 6,15 \Omega $

Schritt 2: Gesamten Ersatzwiderstand bestimmen:

$ R_e = R_{12} + R_3 + R_4 = 6,15 \Omega + 4 \Omega + 2 \Omega = 12,15 \Omega $

Lückentext
Setzen Sie die folgenden Wörter sinnvoll ein:
Addition, Gesamtwiderstand, parallel, Reihenwiderstände
Zuerst berechnet man den Widerstand der geschalteten Widerstände nach der bekannten Gleichung $ R_e = \frac{1}{\sum \frac{1}{R}} $. Anschließend errechnet man den des gesamten Stromkreises $ R_e $ mit Hilfe der der und der, als Ersatzwiderstände ausgedrückten, Parallelwiderstände nach der Gleichung $ R_e = \sum R $.
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.

Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Kombination von Reihenschaltung und Parallelschaltung ist Teil eines interaktiven Online-Kurses zum Thema Elektrotechnik.
