Parallelschaltung

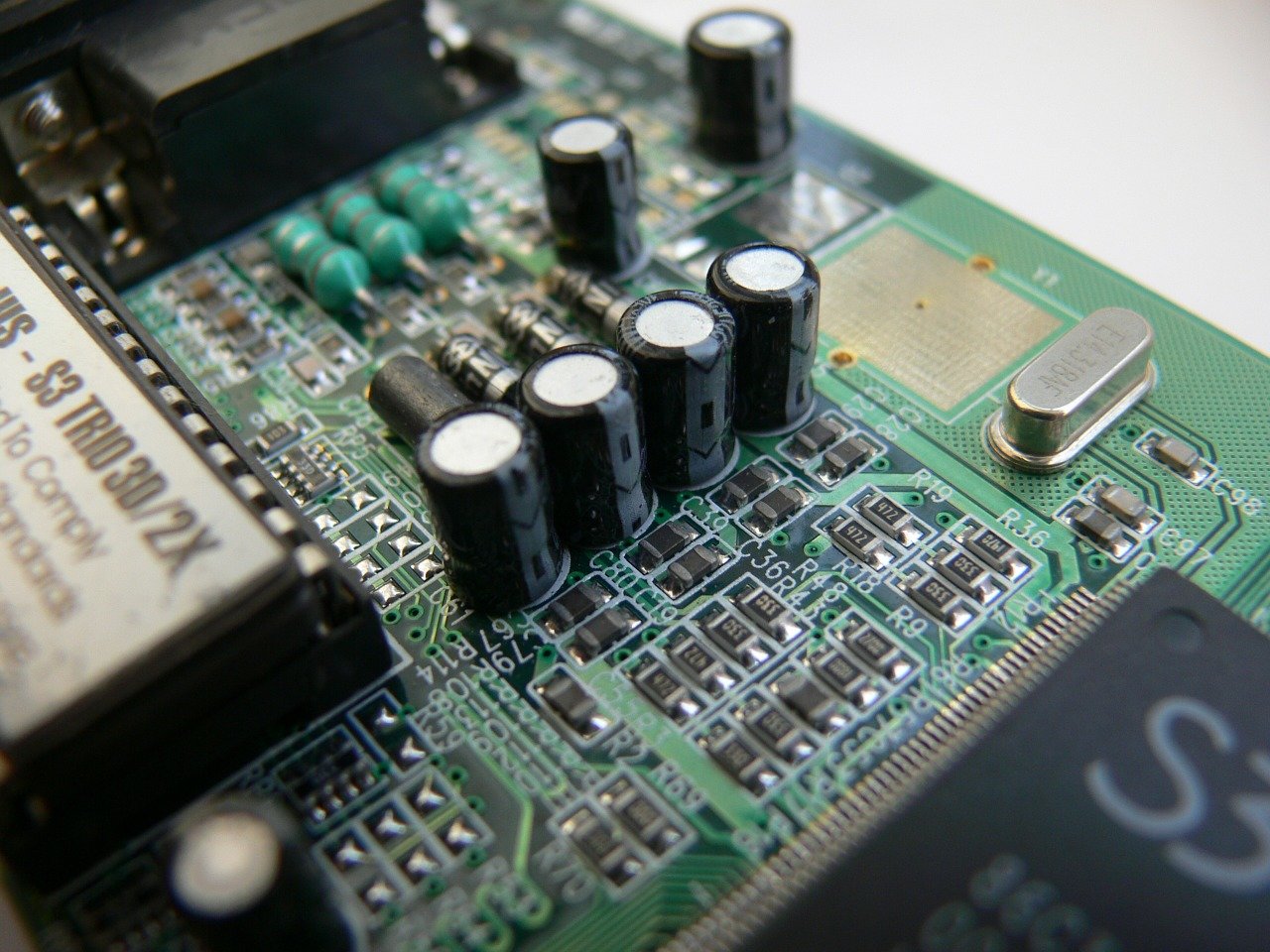

Auf einem Motherboard verbaute Kondensatoren
Auf einem Motherboard verbaute Kondensatoren

Werden mehrere ideale Kondensatoren parallel geschaltet, so entspricht dies einer Vergrößerung der Elektrodenfläche. Geht man dabei von einer gegebenen Spannung $ U $ aus, so folgt daraus eine Vergrößerung der gespeicherten Ladung $Q$.

In der nachfolgenden Abbildung ist eine Parallelschaltung schematisch dargestellt.

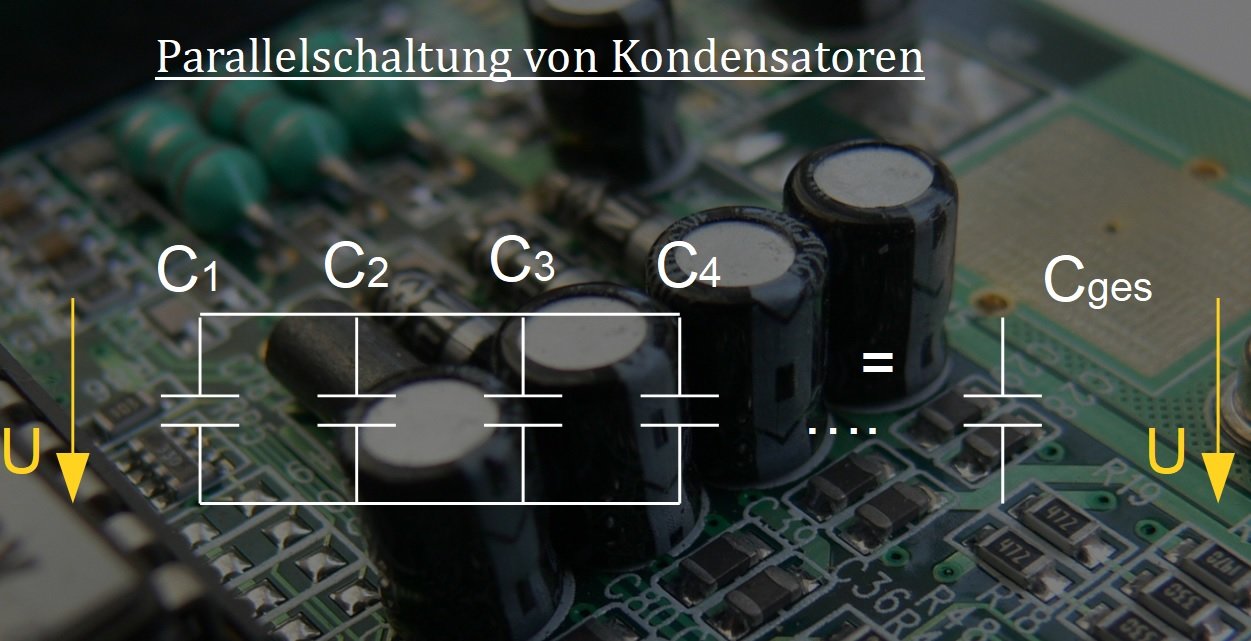

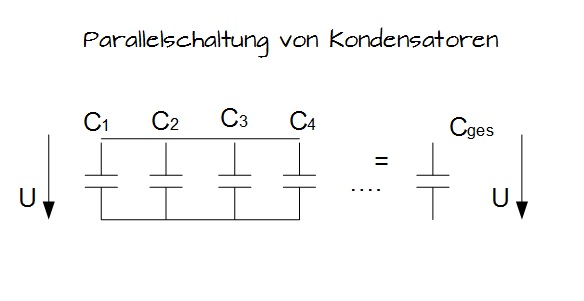

Parallelschaltung von Kondensatoren
Parallelschaltung von Kondensatoren



Berechnungsgrundlagen einer Parallelschaltung

Methode

Hier klicken zum AusklappenGesamtkapazität: $ C_{ges} = C_1 + C_2 + C_3 + C_4 .... $

Gesamtladung: $ Q_{ges} = Q_1 + Q_2 + Q_3 + Q_4 .... $

Merke

Hier klicken zum AusklappenBei einer Parallelschaltung ist die Gesamtkapazität immer größer als die größte Einzelkapazität.
