In diesem Abschnitt behandeln wir die Eigenschaften einer Feder und gehen anschließend auf das Arbeitsvermögen und das Schwingverhalten näher ein.
Video: Eigenschaften

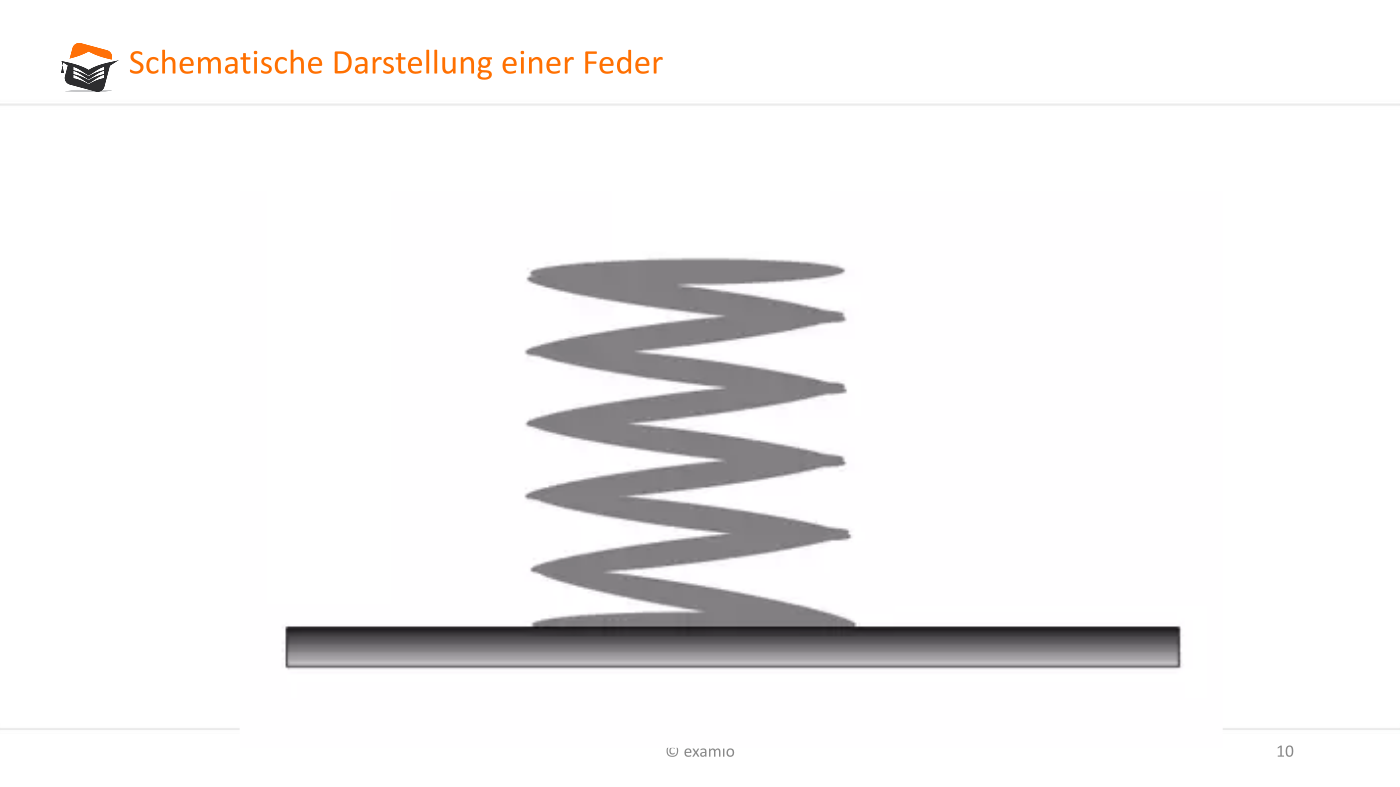

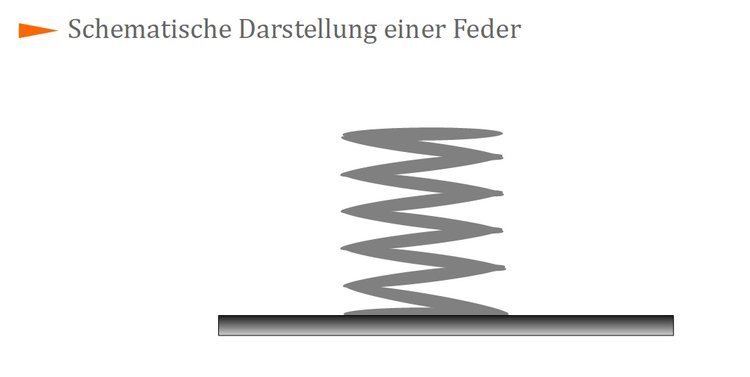

In der nächsten Abbildung sehen Sie eine einfache Schematische Darstellung einer Feder.

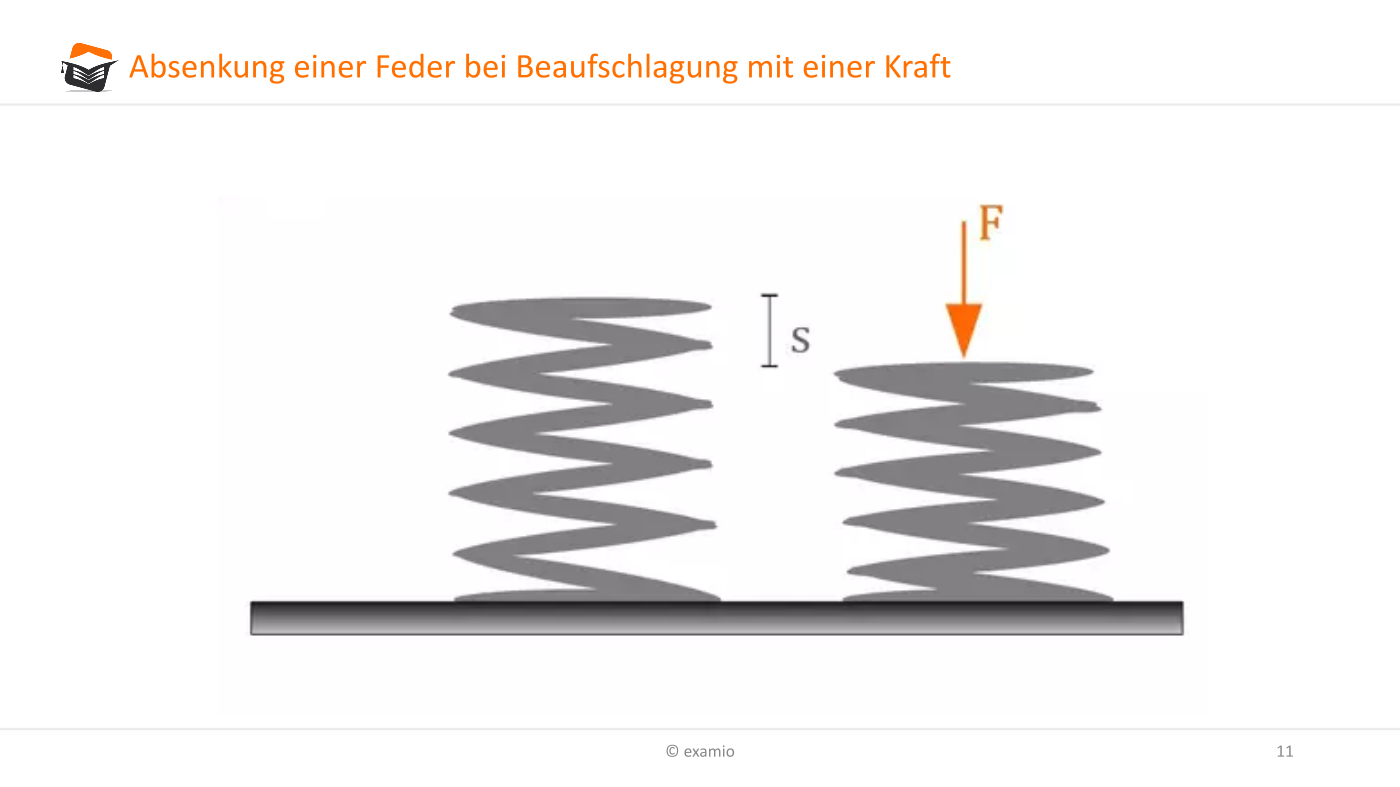

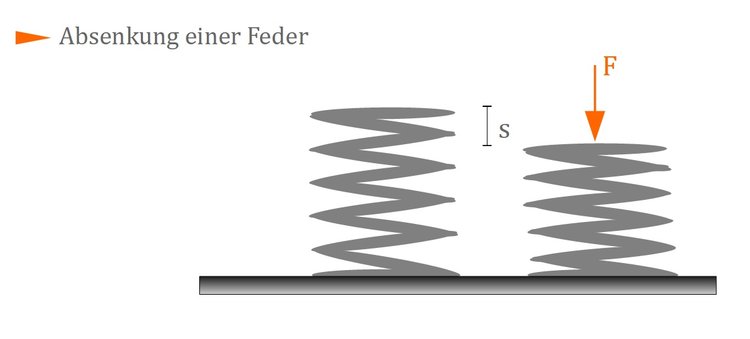

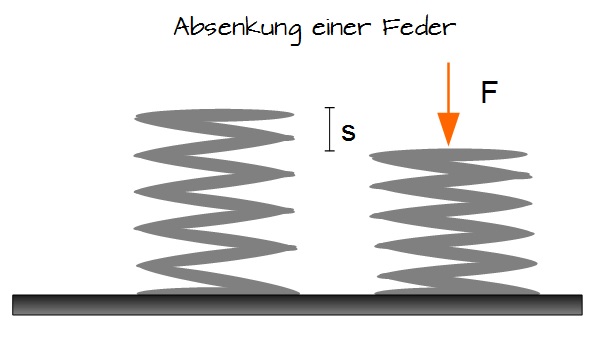

Erfährt eine Feder parallel zur Längsachse eine Kraft F so senkt sich die Feder um den Weg $ s$. Dieser Vorgang sei in der nächsten Abbildung dargestellt.
Neben der Krafteinwirkung durch eine Kraft $ F $, die eine Absenkung $ s $ bewirkt, kann ein angreifendes Drehmoment $ T $ zu einer Verdrehung $\varphi $ führen. Diese Zusammenhänge lassen sich formal einfach ausdrücken durch:
Merke
Verdrehung einer Feder: $ \varphi = f(T) $.
