Wälzlager > Wälzlagerbauarten:

Axiallager

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 06.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Dynamik) Gradlinige Bewegung eines Massenpunktes
- Dieses 60-minütige Gratis-Webinar behandelt die geradlinige Bewegung eines Massenpunktes.
[weitere Informationen] [Terminübersicht]

In diesem Kurstext gehen wir kurz auf die Gruppe der Axiallager ein. Axiallager existieren als einseitig und zweiseitig wirkende Lager. Die Wälzkörper sollen sich in den Laufbahnen selbst zentrieren, weshalb nur einer der Ringe konstruktiv festgelegt werden darf. Nachfolgend sehen Sie zwei Bild und eine Darstellung eines Axial-Rillenkugellagers.

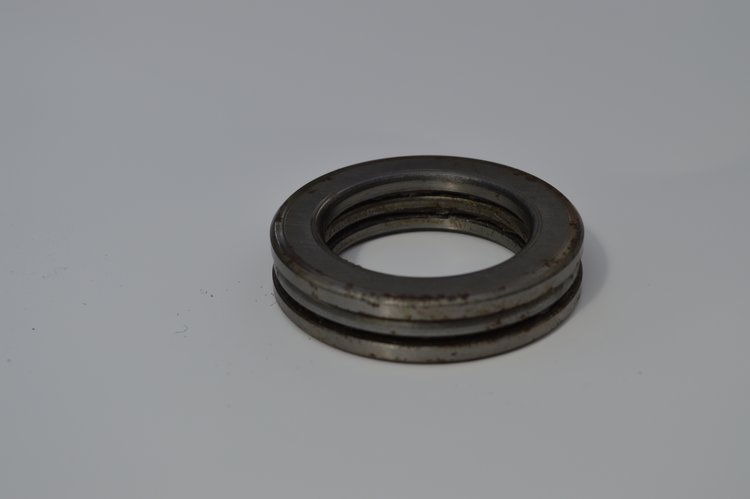

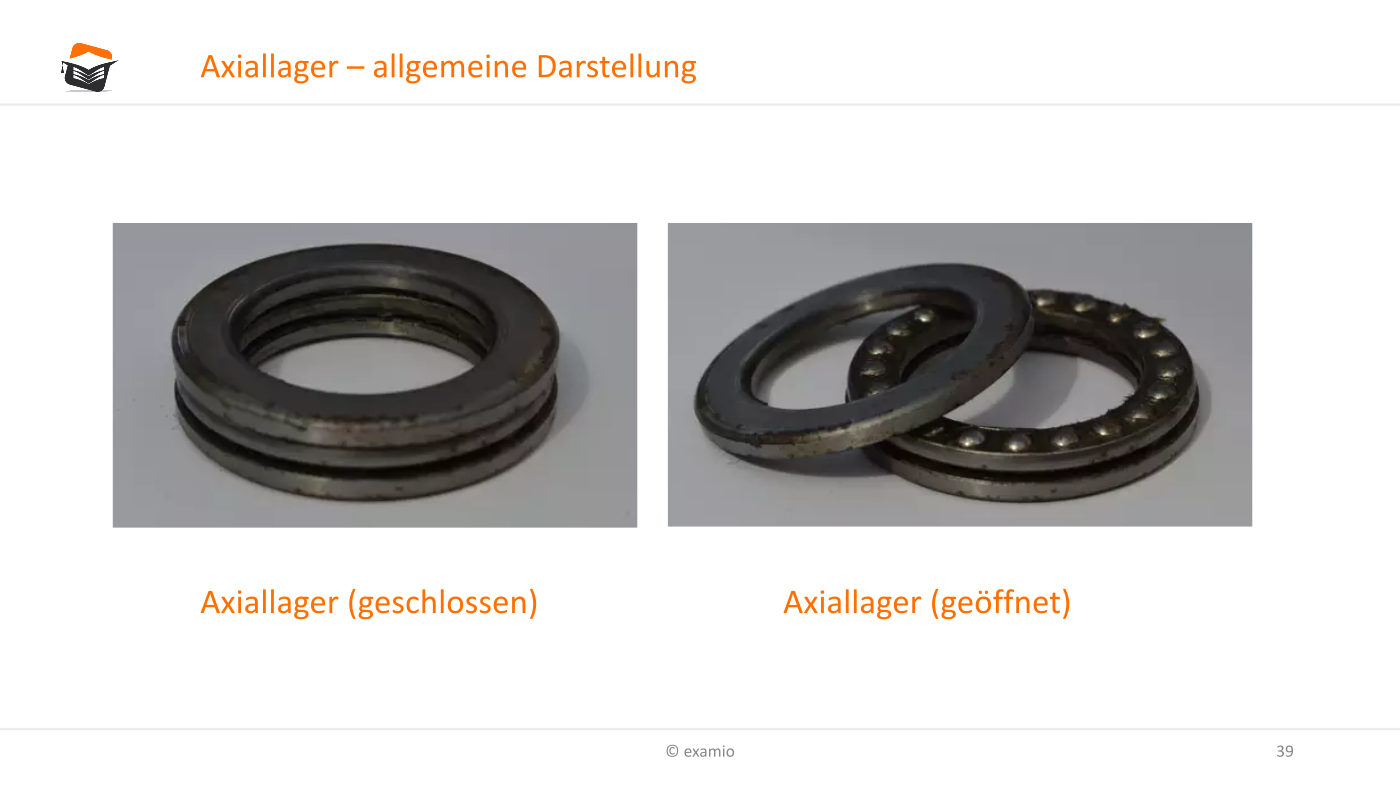

Axiallager (geschlossen)
Axiallager (geschlossen)

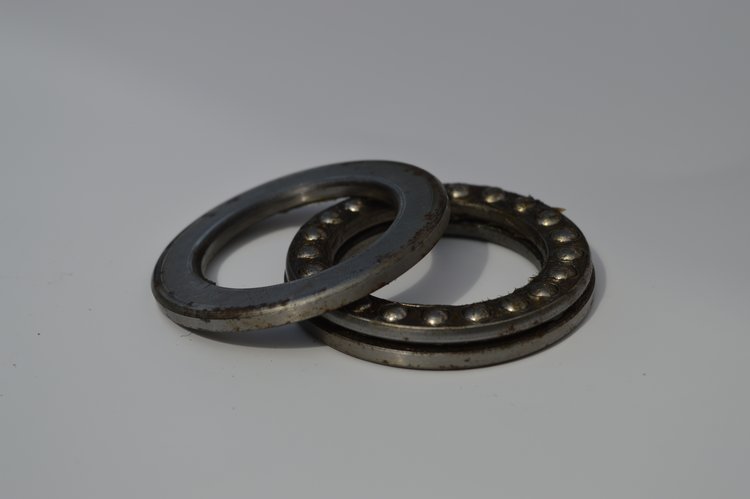

Axiallager (offen)
Axiallager (offen)

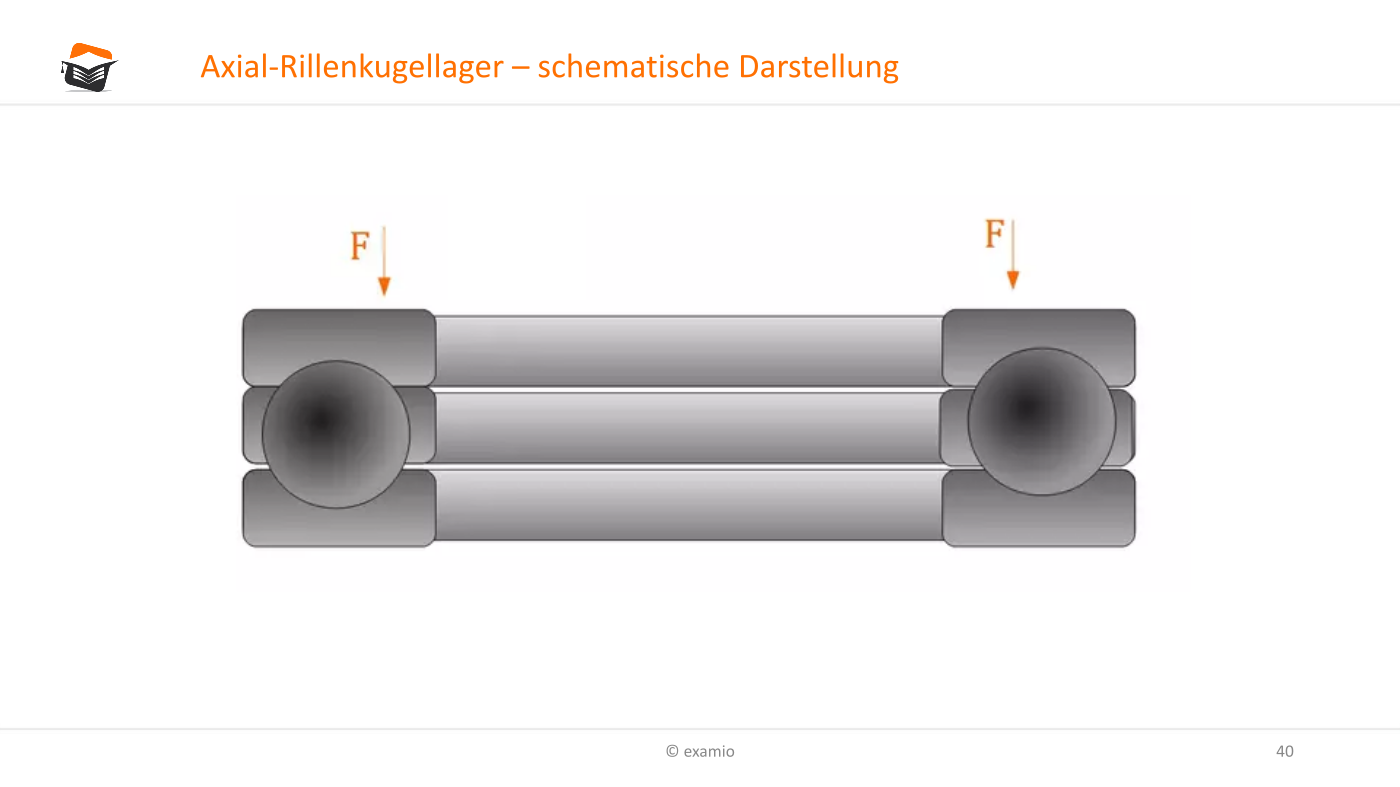

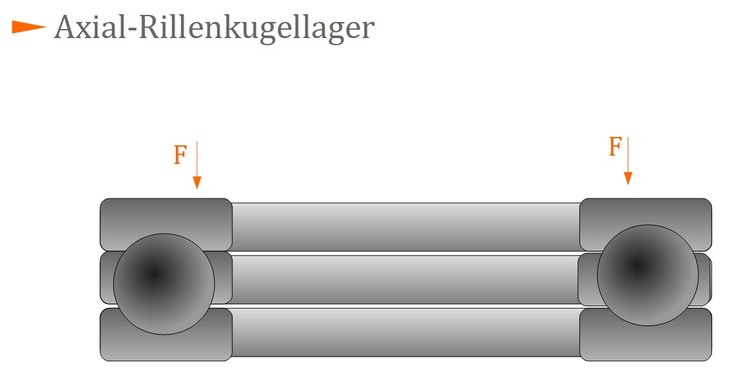

Axial-Rillenkugellager
Axial-Rillenkugellager

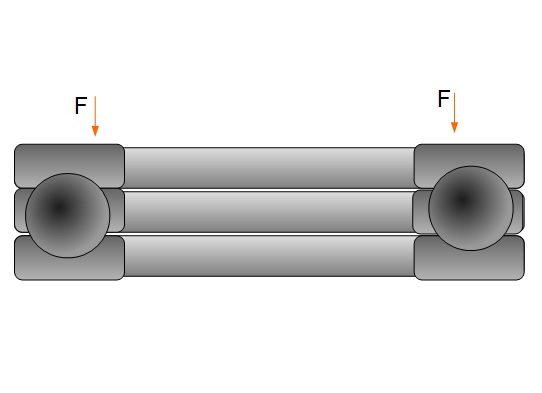

In der Abbildung sehen Sie, dass die Kräfte quer zur Längsachse des Lagers übertragen werden können. Radiale Kräfte können nicht aufgenommen werden.

Video: Axiallager

Axiallager existieren als einseitig und zweiseitig wirkende Lager. Die Wälzkörper sollen sich in den Laufbahnen selbst zentrieren, weshalb nur einer der Ringe konstruktiv festgelegt werden darf.

Treten im Betrieb Winkelfehler auf, so können diese durch kugelige Gehäusescheiben ausgeglichen werden.

Merke

Aufgrund der Fliehkräfte in den Kugeln und Käfigen dürfen Axial-Rillenkugellager nur für begrenzte Drehzahlen genutzt werden.
