Fall 4 von 6: Elektrische Leistung als Signalflussplan

Aufgabe: Stelle die Gleichung zur Bestimmung der elektrischen Leistung $ P $ als Signalflussplan dar.

Aufgabenstellung:

Beispiel

Hier klicken zum AusklappenIn unserem Beispiel benötigen wir die Gleichung zur Bestimmung einer elektrischen Leistung $ P $. Aus dem Studienfach Elektrotechnik sollte entsprechend bekannt sein, dass

$ P = U \cdot I $

Damit Du auch genau weißt wofür welche Variable steht, hier ein paar Informationen:

$ U $ stellt die Spannung dar.

$ I $ ist die Stromstärke.

Im Gegensatz zu den anderen Beispielen sind die Eingangs- und Ausgangsgrößen näher definiert.

Auslesen der Leistungsgleichung:

Die Eingangsgröße Leistung setzt sich aus dem Produkt von Spannung $ U $ und Stromstärke $ I $ zusammen.

Darstellung im Signalflussplan:

  1. Bestandteile der Leistungsgleichung:

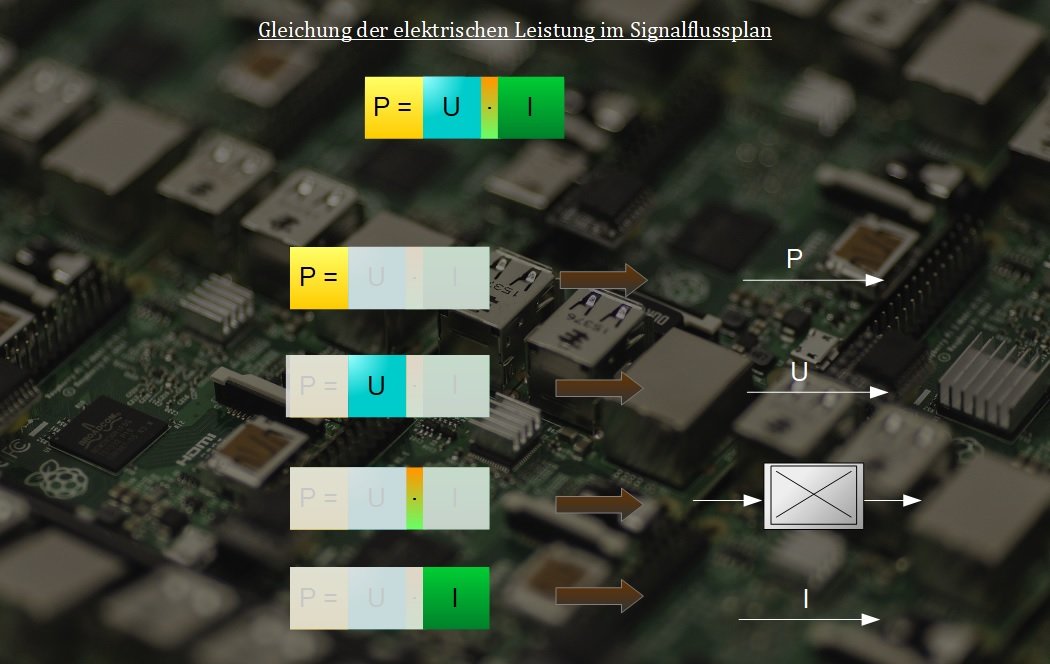

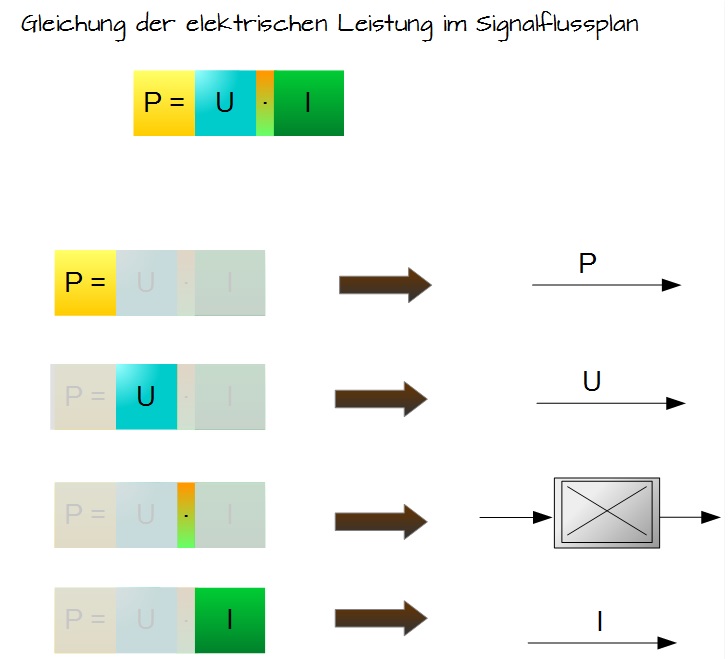

Gleichung der elektrischen Leistung im Signalflussplan
Gleichung der elektrischen Leistung im Signalflussplan



2. Zusammensetzen der Bestandteile zu einem Signalflussplan:

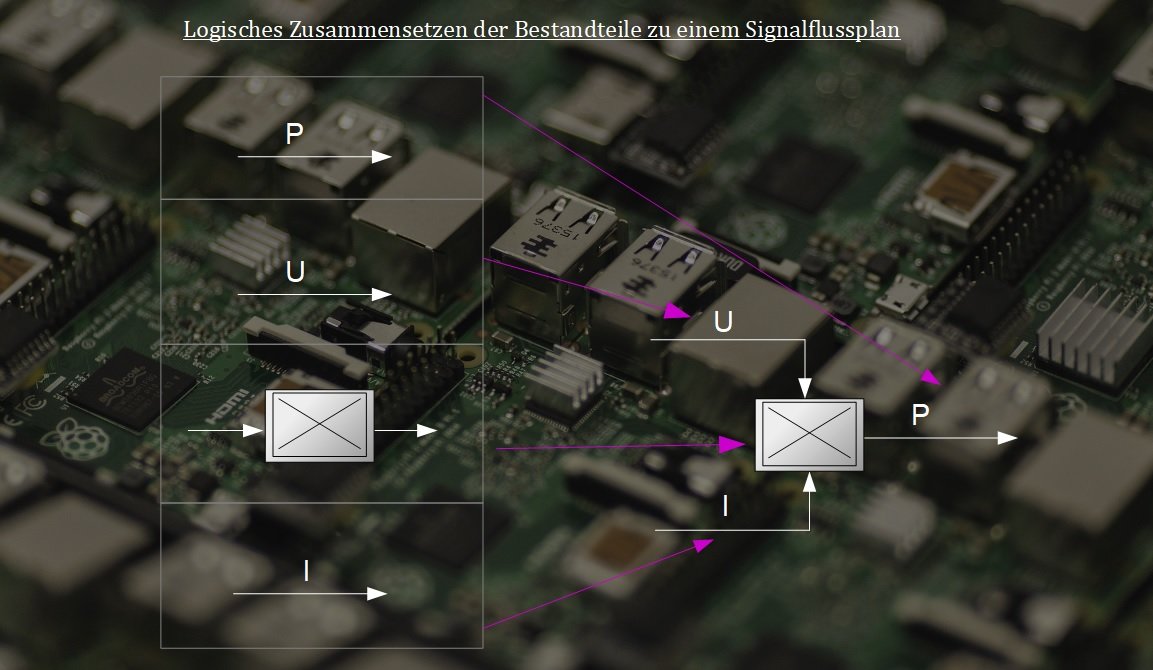

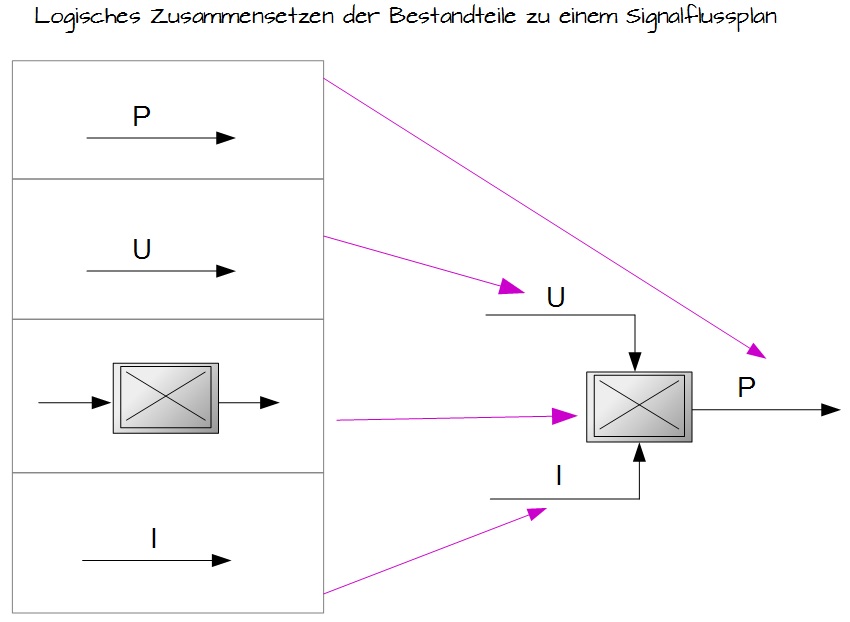

Logische Zusammensetzung der Bestandteile zu einem Signalflussplan
Logische Zusammensetzung der Bestandteile zu einem Signalflussplan
