Hauptschubspannungshypothese

Die Hauptschubspannungshypothese wird immer dann angewandt, wenn bei einem plastisch-verformbaren Werkstoff das Versagen durch Fließen beurteilt werden soll. Entwickelt wurde diese Hypothese vom französischen Ingenieur Tresca. Nach dieser Hypothese wird die maximale Schubspannung für das Materialversagen verantwortlich gemacht.

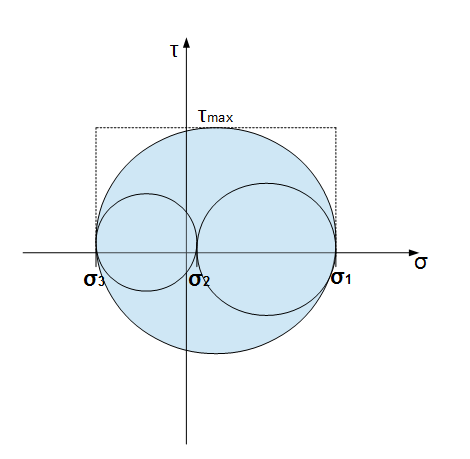

Mohrscher Spannungskreis mit 3 Ebenen
Mohrscher Spannungskreis mit drei Ebenen

Ist wieder die Reihenfolge (siehe Grafik)

$\sigma_1 \ge \sigma_2 \ge \sigma_3$

gegeben, so wird die maximale Schubspannung wie folgt bestimmt

$\tau_{max} = \frac{\sigma_1 - \sigma_3}{2}$.

Beim einachsigen Zug war die Schubspannung maximal, wenn:

$\tau_{max} = \frac{\sigma_0}{2}$             mit $\sigma_0 = \sigma_v$

$\tau_{max} = \frac{\sigma_v}{2}$

Gleichsetzen der obigen maximalen Schubspannung ergibt:

Methode

Hier klicken zum Ausklappen

$\sigma_v = \sigma_1 - \sigma_3$

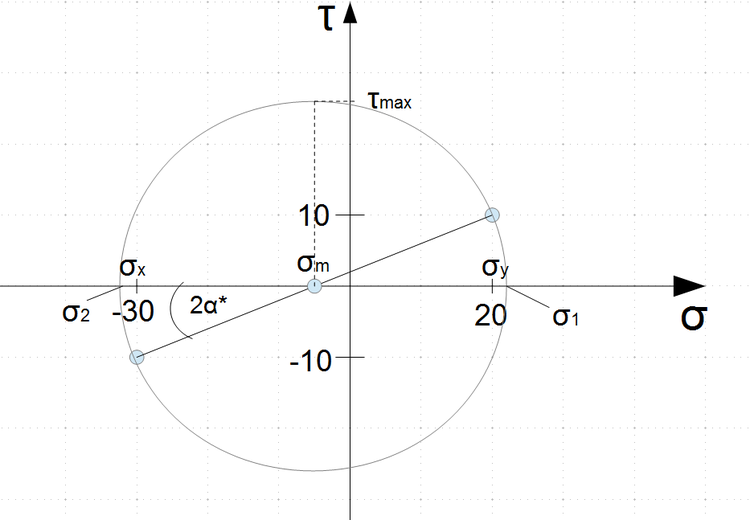

Die Hauptnormalspannungen lassen sich auch berechnen mit (Abschnitt Normalspannungen):

$ \sigma_{1,3} = \frac{(\sigma_x + \sigma_y)}{2} \pm \sqrt{(\frac{\sigma_x - \sigma_y}{2})^2 +\tau^2_{xy}} $

Mit $\sigma_v = \sigma_1 - \sigma_3$ ergibt sich:

Methode

Hier klicken zum Ausklappen

$\sigma_v = \sqrt{(\sigma_x - \sigma_y)^2 + 4 \tau_{xy}^2} $
