Einzelkräfte mit gemeinsamen Angriffspunkt > Bestimmung der Resultierenden > Kräfte mit unterschiedlicher Wirkungslinie:

Mehrere Kräfte mit gemeinsamen Angriffspunkt

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

In diesem Abschnitt werden mehr als zwei Kräfte betrachtet, welche sich alle in einem Punkt schneiden (gemeinsamer Angriffspunkt). Es wird gezeigt, wie man alle gegebenen Kräfte zu einer einzigen Resultierenden zusammenfassen kann:

  • Zunächst erfolgt die Kräftezerlegung aller nicht vertikal oder horizontal gerichteten Kräfte.
  • Danach werden die horizontalen Kräfte zu einer horizontalen Resultierenden $R_x$ und die vertikalen Kräfte zu einer vertikalen Resultierenden $R_y$ zusammengefasst.
  • Mittels dem Satz des Pythagoras kann dann der Betrag der Kraft bestimmt werden. Der Tangens wird zur Bestimmung der Richtung der Resultierenden verwendet.

Im Folgenden werden die einzelnen Schritte separat aufgeführt.

Merke

Diese Vorgehensweise ist natürlich ebenfalls für zwei gegebene Kräfte möglich.

Kräftezerlegung

Schneiden sich mehr als zwei Kräfte in einem Punkt, dann existieren Kräfte die mit einem bestimmten Winkel auf das Bauteil (z.B. Balken) wirken. Diese Kräfte müssen mittels Kräftezerlegung zunächst in ihre $x$- und $y$- Komponenten zerlegt werden. Alternativ kann man auch sagen, dass diese in ihre Horizontal- und Vertikalkomponenten zerlegt werden.

In der nachfolgenden Grafik ist die Kraft $F$ gegeben. Diese besitzt einen bestimmten Winkel zur Horizontalen, nämlich den Winkel $\alpha$. Diese Kraft wird nun in ihre $x$- und $y$-Komponenten zerlegt.

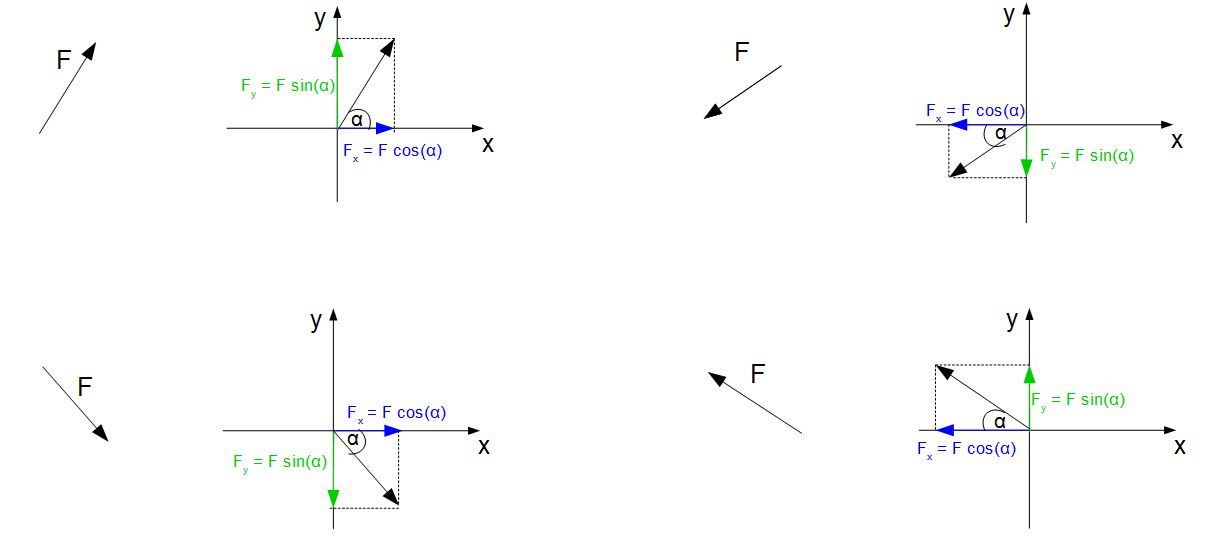

Komponentendarstellung
Komponentendarstellung

In der Grafik wurde die Einzelkraft $F $ in ihre Teilkräfte $F_x$ und $F_y$ zerlegt.

Berechnung der Komponenten

Die Komponenten einer Kraft können (bei gegebener Einzelkraft und dem Winkel $\alpha$) wie folgt berechnet werden:

$F_x = F \cos \alpha; \; F_y = F \sin \alpha$

Der Betrag der Einzelkraft ergibt sich durch den Satz des Pythagoras mit

$F = \sqrt{F_x^2 + F_y^2}$

und die Richtung der Einzelkraft ergibt sich durch

$\tan \alpha = \frac{F_y}{F_x}$

aufgelöst nach $\alpha$:

$\alpha = arctan(\frac{F_y}{F_x})$

Merke

Hierbei handelt es sich um den Winkel $\alpha$ von der Resultierenden $F$ zur Kraft $F_x$.

Video: Mehrere Kräfte mit gemeinsamen Angriffspunkt

Es ist häufig zweckmäßig eine Einzelkraft in einem Koordinatensystem darzustellen, indem die Einzelkraft in Komponenten zerlegt wird, die aufeinander senkrecht stehen. Die Richtungen der Komponenten werden dabei durch die x- und die y-Achse festgelegt (siehe folgende Grafik). Es folgt ein Beispiel:

Zusammenfassung zu Teilresultierenden

Will man alle Kräfte mit einem gemeinsamen Angriffspunkt zu einer einzigen Resultierenden zusammenfassen, so müssen zunächst die Teilresultierenden $R_x$ und $R_y$ bestimmt werden. Hierfür werden alle Kräfte, die nicht bereits horizontale oder vertikale Kräfte darstellen, in ihre Komponenten zerlegt (siehe oben). Diese Komponenten werden dann zu Teilresultierenden zusammengefasst. Die Teilresultierende $R_x$ beinhaltet alle horizontalen Kräfte ($x$-Richtung), die Teilresultierende $R_y$ alle vertikalen Kräfte ($y$-Richtung).

$R_x = \sum F_{ix}$

$R_y = \sum F_{iy}$

Diese können wiederum zu einer einzigen Resultierenden zusammengefasst werden mit dem Betrag

Methode

$R = \sqrt{R_x^2 + R_y^2}$

und der Richtung

$\tan (\alpha) = \frac{R_y}{R_x}$

aufgelöst nach $\alpha$:

Methode

$\alpha = arctan(\frac{R_y}{R_x})$                                          Winkel von $R$ zu $R_x$

Merke

Die Komponentenschreibweise empfiehlt sich immer bei einer Kraftzerlegung in der Ebene oder im Raum. Hierbei möchte man wissen, in welchem Umfang eine Kraft in x- und y-Richtung [Ebene], bzw. in x-, y- und z-Richtung [Raum] wirkt.

Anwendungsbeispiel: Komponentendarstellung

Beispiel

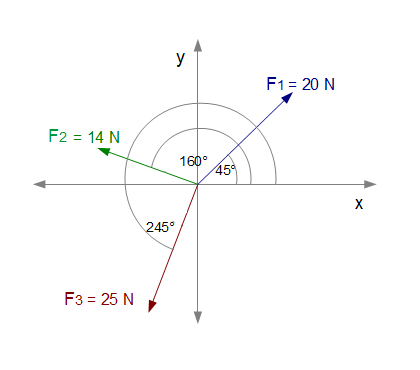

Gegeben sei die folgende Darstellung der Kräfte $F_1$, $F_2$ und $F_3$ mit gleichem Angriffspunkt, sowie deren Winkel gemessen zur $x$-Achse:

Beispiel Komponentendarstellung
Beispiel

Berechne den Betrag der Resultierenden und ihre Richtung!

In der obigen Grafik sind die Kräfte und ihre Winkel gemessen zur $x$-Achse angegeben. Diese Kräfte müssen zunächst jeweils in Komponenten zerlegt werden, welche in $x$- und $y$-Richtung zeigen. Anhand deren wird dann die Teilresultierende in $x$-Richtung und die Teilresultierende in $y$-Richtung berechnet und zum Schluss zu einer Resultierenden zusammengefasst.

Komponenten in x-Richtung

$F_{1x} = F_1 \cos \alpha_1 = 20 N \cos (45°) = 14,14 N$

$F_{2x} = F_2 \cos \alpha_2 = 14 N \cos (160°) = -13,16 N $

$F_{3x} = F_3 \cos \alpha_3 = 25 N \cos (245°) = -10,57 N $

$R_x = F_{1x} + F_{2x} + F_{3x} $

$= 14,14 N - 13,16 N - 10,57 N $

$ = -9,59 N$

Komponenten in y-Richtung

$F_{1y} = F_1 \sin \alpha_1 = 20 N \sin (45°) = 14,14 N$

$F_{2y} = F_2 \sin \alpha_2 = 14 N \sin (160°) = 4,79 N $

$F_{3y} = F_3 \sin \alpha_3 = 25 N \sin (245°) = -22,66 N $

$R_y = F_{1y} + F_{2y} + F_{3y} $

$= 14,14 N + 4,79 N - 22,66 N $

$ = -3,73 N$

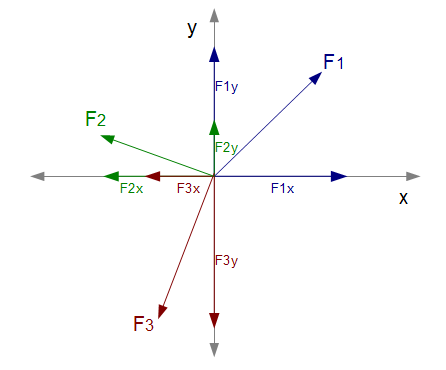

Komponentendarstellung
Komponentendarstellung

In der Grafik wird nochmals die obige Vorgehensweise deutlich. Die Kräfte $F_1$ bis $F_3$ werden in ihre Komponenten zerlegt, welche in $x$- und $y$-Richtung zeigen. Dies geschieht mit Hilfe der trigonometrischen Funktionen Kosinus und Sinus. Man sieht ganz deutlich, dass sich die obigen Komponenten der $x$-Achse und der $y$-Achse jeweils zusammenfassen lassen (Addition bzw. Subtraktion). Als Beispiel: Die $x$-Achse hat die Komponenten $F_{1x}$, $F_{2x}$ und $F_{3x}$. Diese besitzen dieselbe Wirkungslinie (siehe Abschnitt Kräfte mit gemeinsamer Wirkungslinie). Die Beträge dieser können durch Addition (bei gleicher Richtung) bzw. Subtraktion (bei entgegengesetzter Richtung) zusammengefasst werden zu einer Resultierenden $R_x$ (gleiches gilt für die $y$-Achse). Erfolgt die Berechnung nicht mit den Beträgen, sondern mit der Kraft $\textbf{F}$, dann besitzen die Kräfte bereits ihre Vorzeichen und es erfolgt eine Addition (siehe obiges Beispiel).

Berechnung der Resultierenden und ihrer Richtung

Die Resultierende kann mit dem Satz des Pythagoras berechnet werden, da $R_x$ und $R_y$ einen rechten Winkel bilden:

$R = \sqrt{R_x^2 + R_y^2} = \sqrt{(-9,59 N)^2 + (-3,73 N)^2} = 10,29 N$

Da die Resultierende als Betrag angegeben wird, ist die Richtung zusätzlich entscheidend:

$\tan (\alpha_R) = \frac{R_y}{R_x} $

$\alpha_R = \tan^{-1} (\frac{R_y}{R_x}) = \tan^{-1} (\frac{-3,73}{-9,59}) = 21,25° $

Da sowohl $R_x$ als auch $R_y$ negativ sind (sich also auf den negativen Achsen befinden), muss der errechnete Winkel noch zu 180° hinzuaddiert werden: 201,25°. (Die 21,25° beziehen sich auf die negative $x$-Achse, da aber immer der Winkel zur positiven $x$-Achse gesucht wird, muss noch eine Drehung von 180° stattfinden).

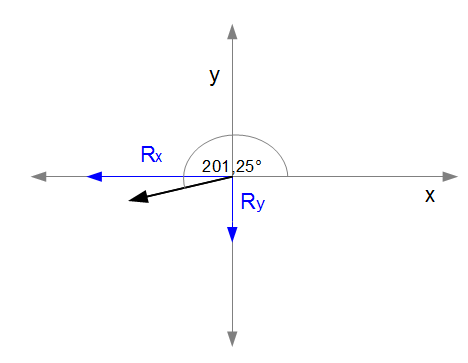

Resultierende
Resultierende

Video: Mehrere Kräfte mit gemeinsamen Angriffspunkt

Es ist häufig zweckmäßig eine Einzelkraft in einem Koordinatensystem darzustellen, indem die Einzelkraft in Komponenten zerlegt wird, die aufeinander senkrecht stehen. Die Richtungen der Komponenten werden dabei durch die x- und die y-Achse festgelegt (siehe folgende Grafik). Es folgt ein Beispiel:
Lückentext
Gegeben seien die zwei Kraftkomponenten in $x$- und $y$-Richtung:

$F_x = 30 N$

und

$F_y = 40 N$.

Bestimmen Sie die Richtung der Resultierenden zur Kraft $F_x$ (gerundet auf 2 Nachkommastellen)!
Die Richtung der Resultierenden ist $\alpha$ = °
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.
