Fachwerke > Verfahren zur Bestimmung der Stabkräfte > Knotenpunktverfahren:

Bestimmung von Nullstäben

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 31.01.2017 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gradlinige Bewegung eines Massenpunktes
- In diesem 60-minütigen Webinar werden die kinematischen Grundaufgaben behandelt.
[weitere Informationen] [Terminübersicht]

Es ist ratsam vor der eigentlichen Berechnung das Fachwerk auf Nullstäbe hin zu untersuchen. Nullstäbe sind Stäbe, die weder Zug- noch Druckkräfte enthalten.

Zur Erkennung von Nullstäben helfen folgende Regeln:

  • Regel 1: An einem unbelasteten Knoten sind nur zwei Stäbe angeschlossen, die nicht in die gleiche Richtung zeigen.       -> Beide Stäbe sind Nullstäbe.

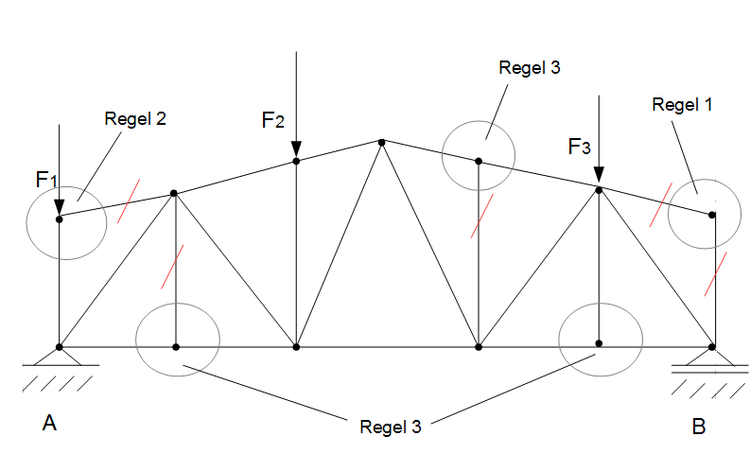

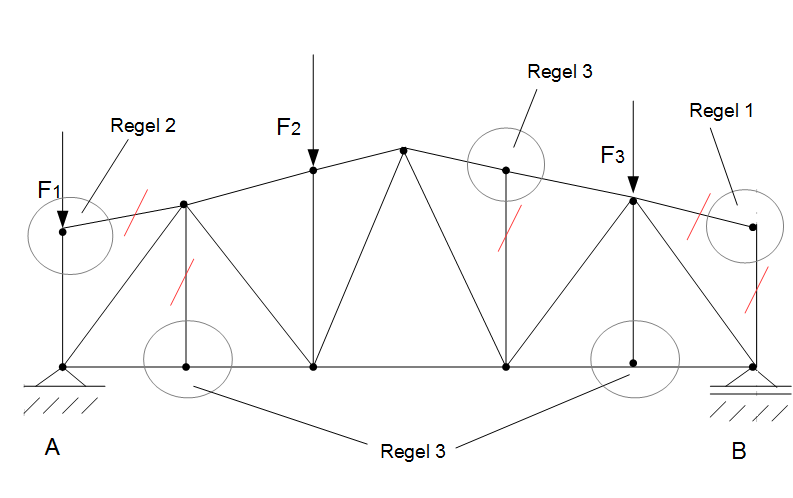

Nullstäbe Regel 1
Regel 1
  • Regel 2: An einem belasteten Knoten sind nur zwei Stäbe angeschlossen und die äußere Kraft greift in Richtung des einen Stabes an, so ist der andere Stab ein Nullstab.
Nullstäbe Regel 2
Regel 2
  • Regel 3: An einem unbelasteten Knoten sind drei Stäbe angeschlossen, von denen zwei in gleicher Richtung liegen, so ist der dritte Stab ein Nullstab.
Nullstäbe Regel 3
Regel 3

Sobald ein Nullstab ermittelt wurde, wird dieser aus dem Fachwerk entfernt und nicht weiter berücksichtigt (auch nicht bei der Bestimmung weiterer Nullstäbe).

Video: Bestimmung von Nullstäben

Video: Bestimmung von Nullstäben

Es ist ratsam vor der eigentlichen Berechnung das Fachwerk auf Nullstäbe hin zu untersuchen. Nullstäbe sind Stäbe, die weder Zug- noch Druckkräfte enthalten.
Multiple-Choice
Welche Regel kann zur Bestimmung von Nullstäben angewandt werden?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.
