Die grafische Darstellung der Kraft erfolgt immer durch einen Pfeil. An den Pfeil wird die Größe der Kraft als Skalar geschrieben (= Betrag der Kraft). Die Kraft wird in Newton (oder ein Vielfaches) angegeben.
Methode
$1 N = \frac{kg \cdot m}{s^2}$

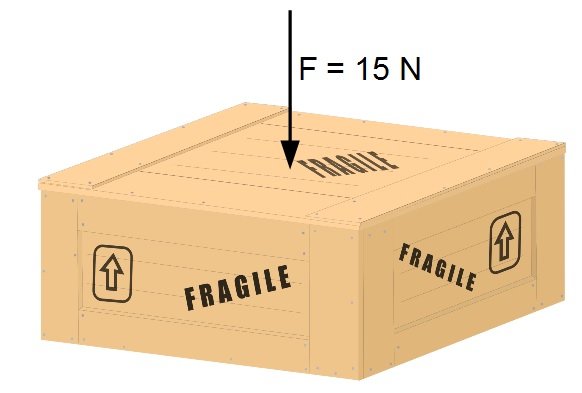

Die Wirkrichtung des Pfeils gibt dann an in welche Richtung die Kraft wirkt. In der folgenden Grafik ist eine Box gegeben, auf welchen die Kraft von 15N wirkt. Die Kraft wirkt dabei vertikal nach unten.

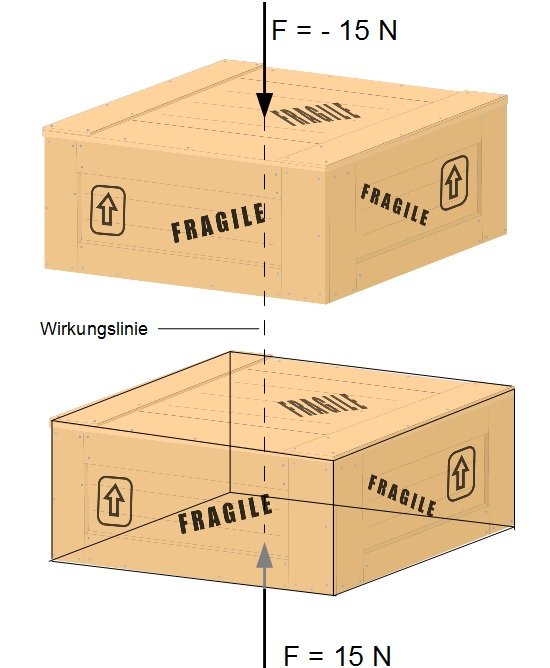

Die nachfolgende Grafik zeigt nun eine Box auf die eine Vertikalkraft wirkt, welche allerdings nun einen negativen Wert aufweist. Aufgrund der negativen Größe der Kraft von -15N wirkt die Kraft tatsächlich aber nicht nach unten, sondern nach oben (Drehung um 180°). Wird diese Kraft nun nach oben gerichtet eingezeichnet, so erfolgt die Beschriftung dieser mit einem positiven Wert! Diese nach oben gerichtete Vertikalkraft liegt dabei auf derselben Wirkungslinie, wie die nach unten gerichtete Vertikalkraft. Auf der Wirkungslinie selber kann die Kraft dann beliebig verschoben werden. Für die untere Box wurde die Kraft dann soweit nach unten verschoben, dass diese an der Boxunterseite angreift.
Die obige Darstellung wurde gewählt, weil bei der Berechnung von unbekannten Kräfte mittels der Gleichgewichtsbedingungen manchmal negative Werte resultieren. Ist dies der Fall, so weiß man, dass die in der Berechnung angenommene Richtung der Kraft genau entgegengesetzt einzuzeichnen ist (Drehung um 180°).
Merke
Der Kraftvektor ist ein gebundener Vektor mit gegebener Richtung, Länge und gegebenem Angriffspunkt. Eine Parallelverschiebung ist nicht möglich. Auf ihrer Wirkungslinie hingegen kann die Kraft verschoben werden.
