Irreversible Verformung

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Wird eine bestimmte Belastungsgrenze überschritten kommt es im Anschluss zur reversiblen Verformung zur bleibenden Formänderungen, da sich die Atome immer weiter voneinander entfernen und in Folge einer Gleitung Teile des Kristalls als Gleitpakete sprunghaft um viele Atomabstände verschoben werden. Wird ein gewisser Schwellenwert überschritten, so ist die Schubspannung groß genug um die elastische Rückstellkraft zu überwinden. Tritt die Irreversible Verformung erst nach Überschreiten des Schwellenwertes auf, so spricht man von einer plastischen Verformung, ohne Schwellenwert ist hingegen von einer viskosen Verformung die Rede. Im folgenden werden beide irreversiblen Verformungen vorgestellt:

Plastische Verformung

Kristalline Werkstoffe können plastisch verformt werden, da sie die Fähigkeit besitzen ihre Realstruktur zu verändern. Dies geschieht hauptsächlich durch die Bewegung von Versetzungen. Die Plastizität ist eine besonders wichtige Eigenschaft, durch die es erst möglich ist Fertigungsverfahren wie Walzen, Ziehen und Schmieden zur Formgebung anzuwenden. Nicht zuletzt ist diese Eigenschaft in der Fahrzeugherstellung ein wichtiges Sicherheitskriterium, da gerade bei Fahrzeugunfällen oft große Belastungen auftreten, die durch eine plastische Verformung teilweise oder gänzlich abgebaut werden können.

Abgleitung

Der Vorgang der plastischen Verformung erfolgt im wesentlichen durch eine Abgleitung von Atomschichten längs bestimmter Ebenen und Richtung infolge von Schubspannungen. An den Oberflächen von belasteten Werkstoffen entstehen Gleitstufen, die bei polierten Proben als Gleitlinien oder Gleitbänder sichtbar werden.

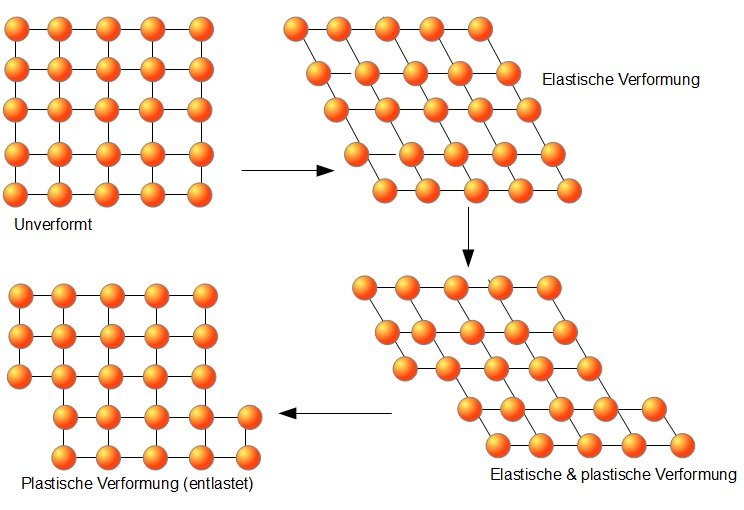

Abgleiten (Ablaufschema)
Abgleiten (Ablaufschema)

Zwillingsbildung

Neben dem Abgleiten existiert eine weitere Folgeerscheinung der plastischen Verformung, die Zwillingsbildung. Hier bewirken Schubspannungen eine Umklappung bestimmter Gitterbereiche, woraus sich eine spiegelbildliche Anordnung der Gitterbereiche ergibt. Die erreichbaren Verformungen sind jedoch weit geringer als vergleichsweise bei der Abgleitung.

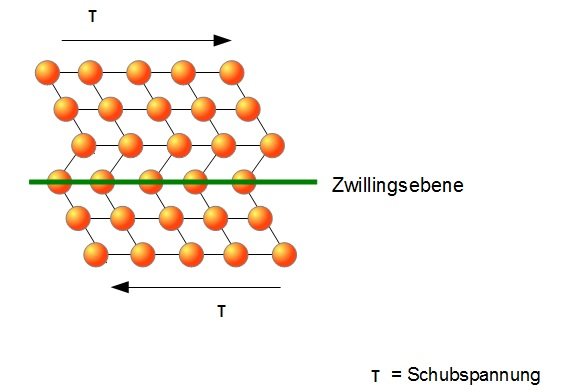

Zwillingsbildung unter Schubspannung
Zwillingsbildung unter Schubspannung

Viskose Verformung

Die viskose Verformung tritt besonders bei amorphen Werkstoffen auf. Das viskose Fließen ist ein Vorgang, der eine kooperative Bewegung von Molekülen darstellt. Die Geschwindigkeit in der diese Verformung stattfindet, ist immer von dem Viskositätskoeffizienten und somit auch von der Temperatur abhängig. Der Umbau der Gitterbausteine findet hier durch voneinander unabhängige Diffusionsvorgänge statt. Während dieser Vorgänge dienen Groß- und Kleinwinkelkorngrenzen als Leerstellenquellen und -senken, wodurch ein Gradient der Leerstellenkonzentration entsteht, welcher einen Diffusionsfluss von Leerstellen, oder Atomen in entgegengesetzte Richtung auslöst. Als Folge tritt eine Änderung der Form an den Grenze der Gefügebestandteile auf.  Somit ist das viskose Fließen ein Vorgang der sich selber so koordiniert, dass der Zusammenhalt an den Korngrenzen nicht gestört wird. Der Materialfluss erfolgt von Druckspannungsgebieten hin zu Zugspannungsgebieten.

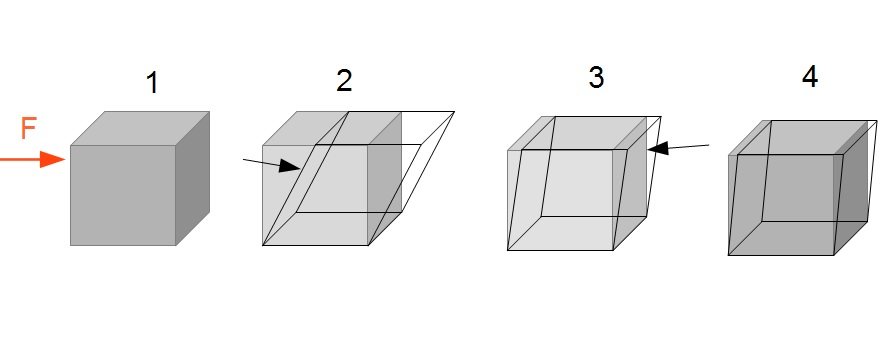

Irreversible Verformung (Ablaufschema)
Irreversible Verformung (Ablaufschema)

1. Ausgangszustand, 2. Verformung, 3. Rückläufige Verformung, 4. Endzustand $\not= $ Ausgangszustand

Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Tritt die irreversible Verformung erst nach Überschreiten des Schwellenwertes auf, so spricht man von einer  Verformung, ohne Schwellenwert ist hingegen von einer  Verformung die Rede.
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.
