Werkstoffprüfung > Mechanische Werkstoffprüfung:

Zugversuch

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Der Zugversuch stellt das wichtigste Verfahren zur Prüfung von Werkstoffen in der Werkstofftechnik dar. Es dient der Ermittlung des Werkstoffverhaltens bei einachsiger, gleichmäßig über den Querschnitt verteilter Zugbeanspruchung. Im Mittelpunkt jeder Untersuchung steht die Ermittlung der Werkstoffwiderstandsgrößen, deren Kenntnis  für jede Konstruktion existentiell wichtig ist.

Merke

Im Zugversuch wird eine Zugprobe [Probenstab], gleichmäßig und stoßfrei gestreckt, bis der Bruch eintritt. Vom Beginn bis zum Ende des Versuchs werden die Belastung und die Längenänderung der Probe kontinuierlich gemessen.

Probestäbe

Probenstabvarianten
Probenstabvarianten

Prüfmaschine

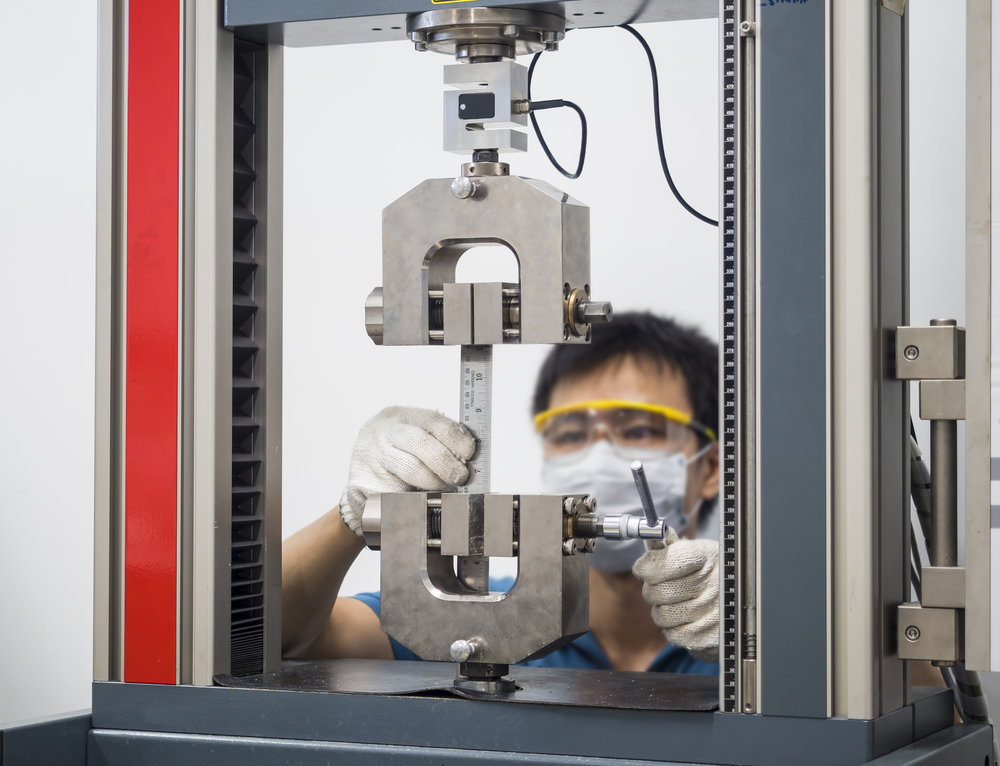

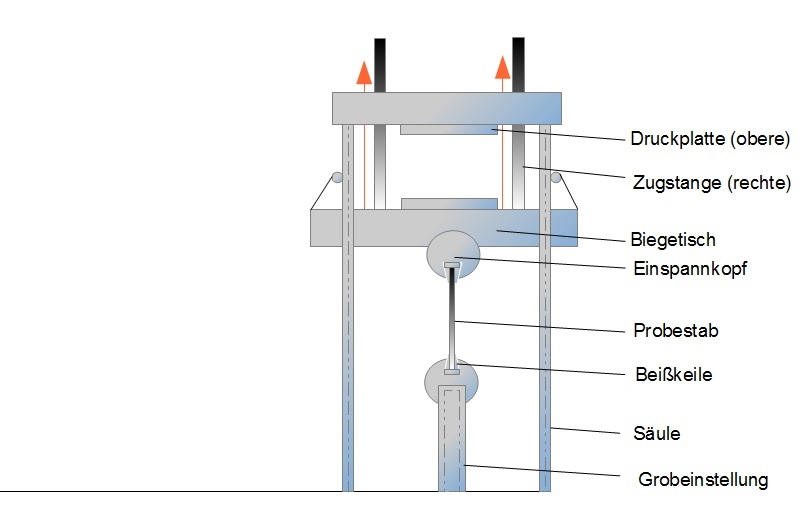

Zugversuch mit Zugprüfmaschine
Zugversuch mit Zugprüfmaschine

Zur Durchführung des Zugversuchs wird die Zugprobe in eine Prüfmaschine eingespannt. Es existieren viele verschiedene Maschinentypen, daher werden hier nur drei Varianten vorgestellt:

  • Prüfmaschine mit mechanischer Krafterzeugung
  • Prüfmaschine mit hydraulischer Krafterzeugung
  • Universalprüfmaschine

Die ersten beiden Prüfmaschinen unterscheiden sich lediglich in der Art der Krafterzeugung, ansonsten ist der Messvorgang identisch. Die Universalprüfmaschine nutzt sowohl eine hydraulische Krafterzeugung, als auch eine hydraulische Kraftmessung unter Verwendung eines Pendelmanometers. Da diese Prüfmaschine am weitesten verbreitet ist, wird der Prüfvorgang anhand dieser beschrieben.

Prüfvorgang

Bevor der Probenstab belastet werden kann, wird dieser in die Prüfmaschine fest eingespannt. Die Art der Einspannung richtet sich hierbei nach der Form der Probe. Proben mit Gewindeköpfen werden oft kugelig gelagert, damit sie sich genau in Zugrichtung einstellen können. Proben aus Flach- oder Rundmaterial hingegen spannt man oft mit Beißkeilen ein, welche sich unter zunehmender Belastung immer weiter zusammenziehen und somit die Probe fixieren. Nach der Einspannung wird die Probe unter Zugspannung gesetzt, indem der Biegetisch langsam und stoßfrei hochgefahren wird [siehe Skizze]. Dieser Vorgang wird fortgesetzt bis die Probe reißt. Während des gesamten Vorgangs misst ein Messgerät Krafthöhe und die Längenänderung des Zugstabes.

Als Ergebnis erhält man eine für jeden Werkstoff spezifische Kraft-Verlängerungs-Kurve.

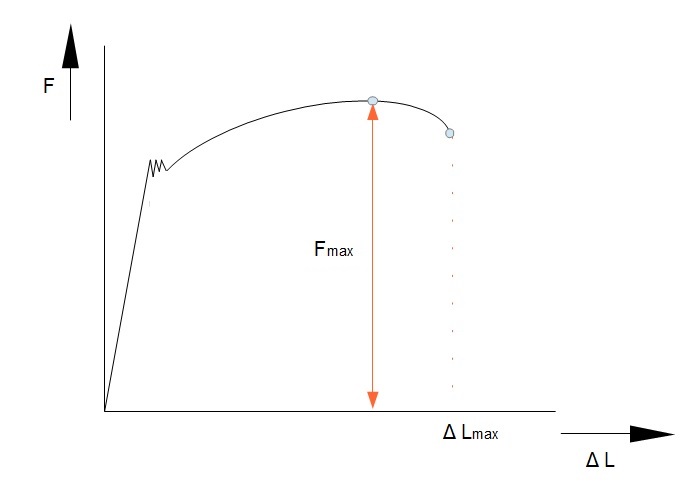

Kraft-Verlängerungs-Kurve
Kraft-Verlängerungs-Kurve

Merke

Da diese Kurve sowohl vom untersuchten Werkstoff, als auch von der Geometrie der Probe abhängt, empfiehlt es sich anstelle dessen den Verlauf im Spannungs-Dehnungs-Diagramm darzustellen, welches im kommenden Kurstext vorgestellt wird.

Video: Zugversuch

Der Zugversuch stellt das wichtigste Verfahren zur Prüfung von Werkstoffen in der Werkstofftechnik dar. In diesem Kurstext wird der Zugversuch intensiv behandelt.
Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Der Zugversuch gibt Auskunft über das Werkstoffverhalten bei Druckbeanspruchungen. Richtig/Falsch?:
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.

Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Zugversuch ist Teil eines interaktiven Online-Kurses zum Thema Werkstofftechnik 1.
