Strängeverkettung
Unser Generator besitzt sechs Anschlusspunkte für die drei Stränge. Diese Anschlusspunkte sind in der Reihenfolge $ U_1, V_1, W_1 $ sowie $ U_2, V_2, W_2 $ angeordnet. Dies ermöglicht, dass die drei Strangspannungen über sechs Leiter, bei sechs Anschlusspunkten des Generators, zu den Verbrauchern geleitet werden können. Dass man für eine Übertragung sechs Leiter benötigt, ist jedoch sehr ungünstig, daher sollte man die Stränge nach Möglichkeit zusammenschalten. Diesen Vorgang nennt man Verkettung und er ermöglicht ein Auskommen mit weniger als sechs Leitern.
Man unterteilt die Verkettung in Sternschaltung und Dreieckschaltung
Sternschaltung
Hierbei verbindet man die drei Strangenden $ U_2, V_2, W_2 $ am Anschlusskasten des Generators miteinander. Infolge dieses Vorgangs werden die drei Strangspannungen im Verbindungspunkt, dem sogenannten Sternpunkt, miteinander verkettet. Die von den Stranganfängen $ U_1, V_1, W_1 $ ausgehenden Leiter bezeichnet man als Außenleiter $ L_1, L_2, L_3 $. Letztere bilden zusammen das Drehstrom-Dreileiternetz.

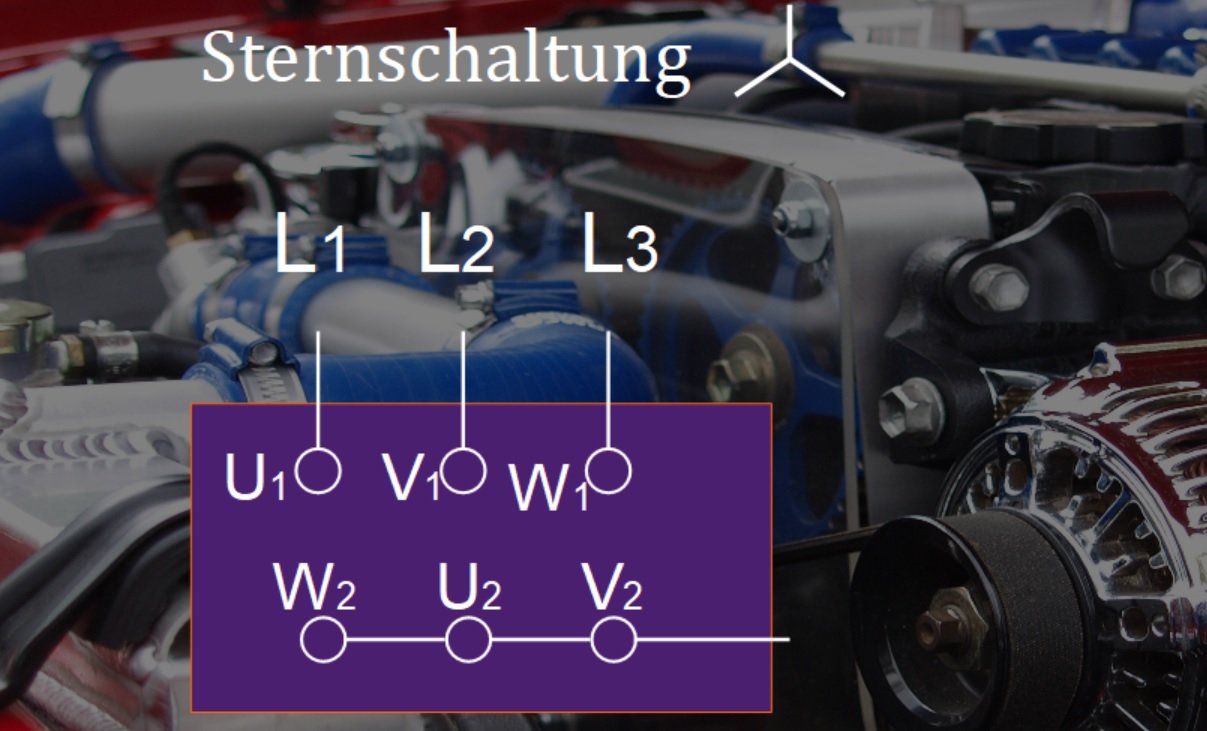

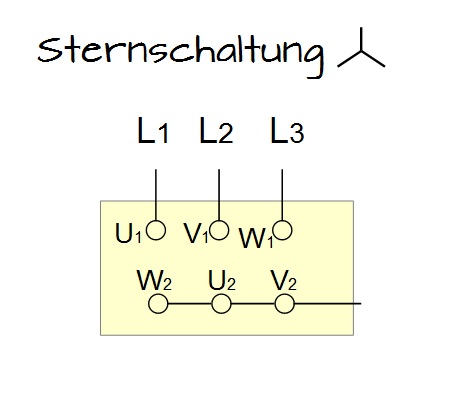

In der nächsten Abbildung siehst du eine waagerechte Verbindung von $ W_2 - U_2 - V_2 $ bei einer Sternschaltung.

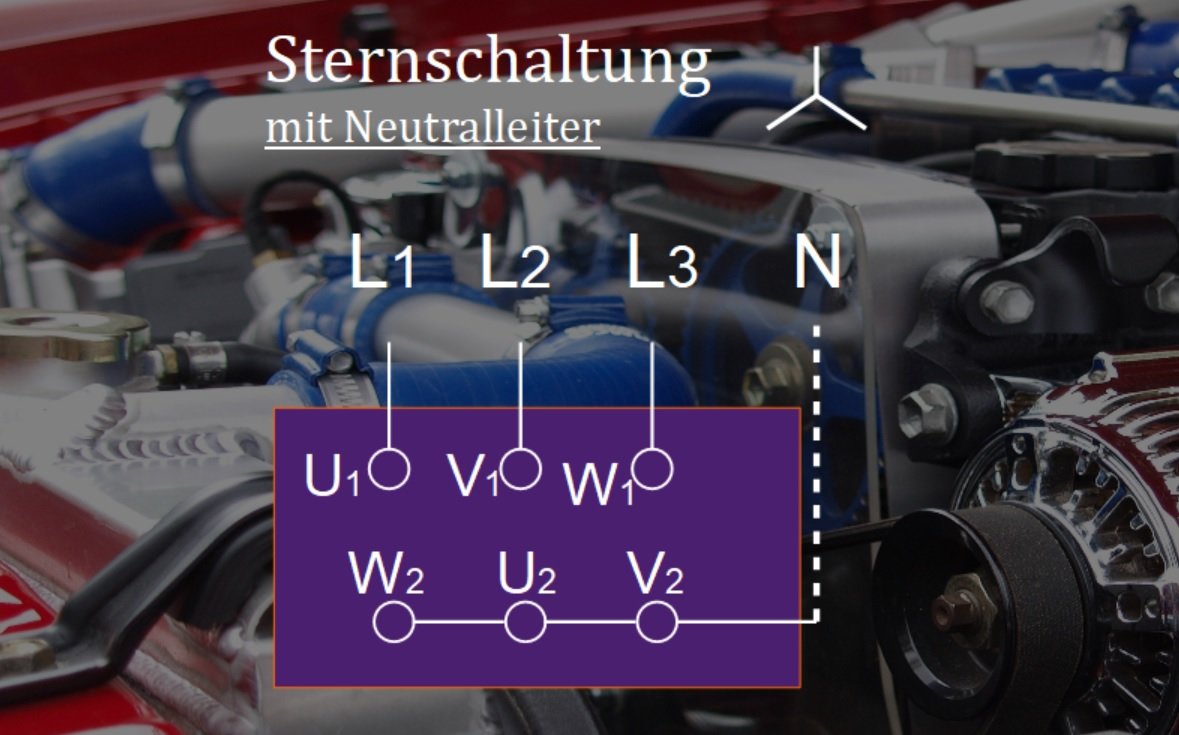

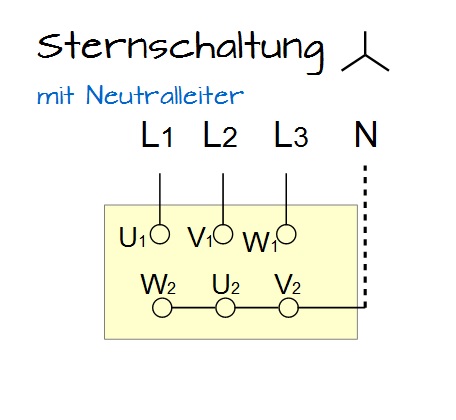

Wird zusätzlich ein Neutralleiter $ N $ mitgeführt, so ergibt sich aus dem Drehstrom-Dreileiternetz ein Drehstrom-Vierleiternetz.
Methode
Dreieckschaltung
Anders als bei der Sternschaltung werden bei der Dreieckschaltung die Anschlüsse im Anschlusskasten senkrecht miteinander verbunden. Dabei werden die drei Stränge so miteinander verkettet, dass jeweils das Ende des einen Strangs mit dem Anfang des folgenden Strangs verbunden wird. Diese in sich geschlossene Ringschaltung der drei Strangspannungen ist zulässig, weil die Zeiger der drei Strangspannungen im Zeigerbild ein gleichseitiges Spannungsdreieck bilden. Dies hat dann zur Folge, dass $ \underline{U}_U + \underline{U}_V + \underline{U}_W = 0$. Dieses bedeutet dann auch, dass bei jedem Augenblick des Zeitschaubildes die Summe der Augenblickwerte der drei Strangspannungen $ u_U + u_V + u_w = 0 $ sein müssen. Mit den Außenleitern $ L_1, L_2, L_3 $ erhält man ein Drehstrom-Dreileiternetz.
Methode

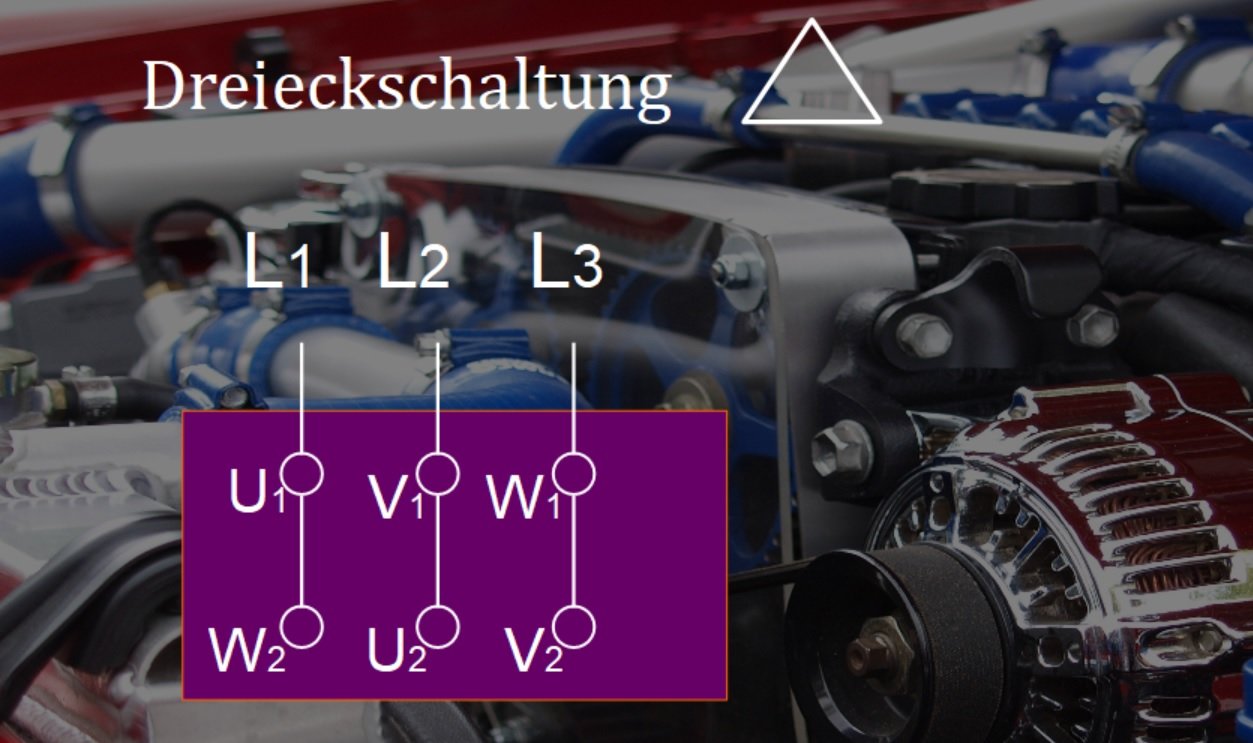

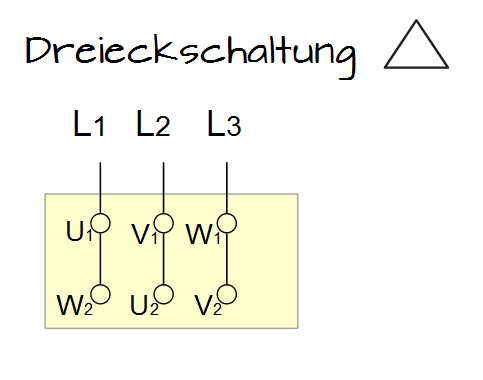

In der nächsten Abbildung siehst du eine senkrechte Verbindung von $ U_1 - W_2 , V_1 - U_2, W_1 - V_2 $ bei einer Dreieckschaltung:
