Zeitdiagramme und Phasenverschiebungswinkel

Im dritten Schritt zeichnen wir die Zeitdiagramme für den Widerstand, die Induktivität und den Kondensator und stellen die Gleichung für den Phasenverschiebungswinkel auf:

Zeitdiagramme

In der nachfolgenden Abbildung sind die Ergebnisse der bisherigen Berechnung dargestellt. Von einer identischen Sinusspannung $ u_i $ ausgehend erhält man die drei Sinusströme $ i_R $, $ i_L $ und $ i_C $.

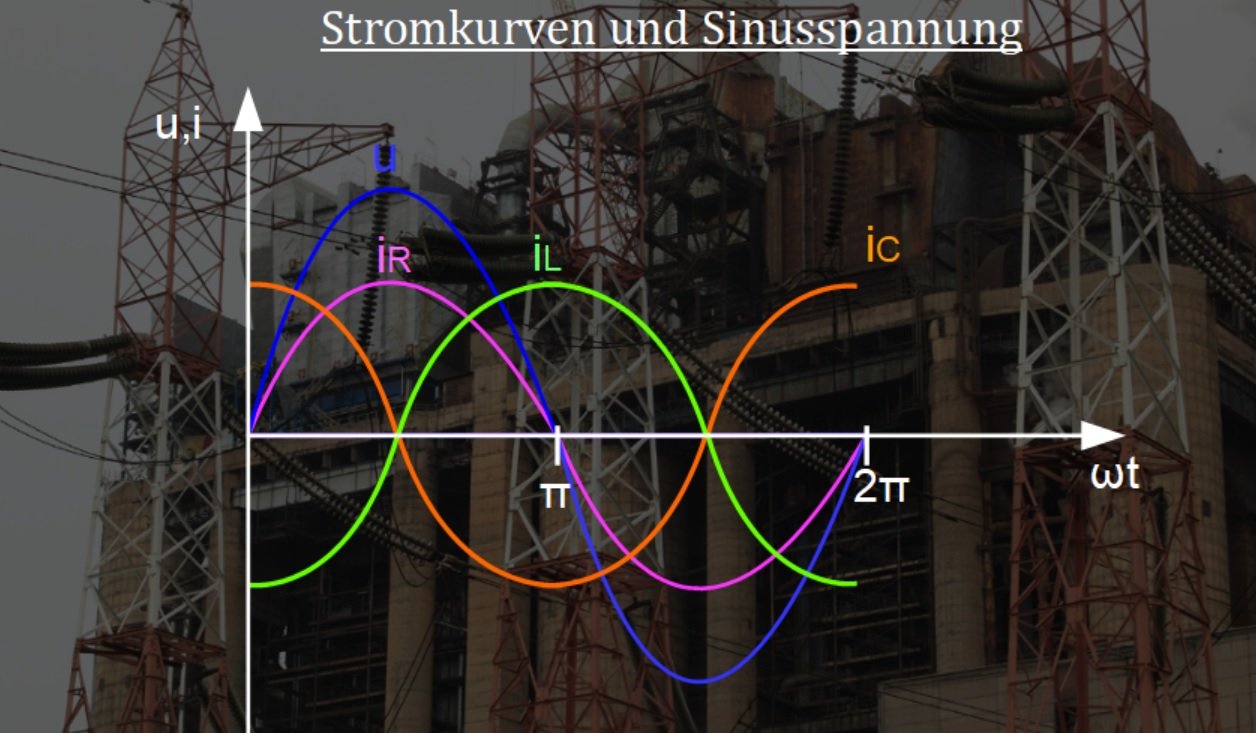

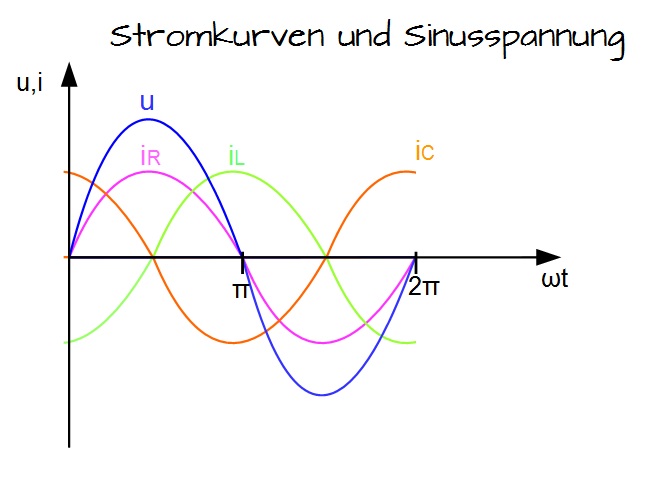

Sinusspannung und Stromkurven

Wie du siehst, liegt der Strom im Widerstand $ i_R $ in der gleichen Phase wie die Spannung. Der Strom in der Induktivität eilt der Spannung um $ \frac{\pi}{2}$ [90°] nach. Beim Strom im Kondensator ist es entsprechend umgekehrt, er eilt der Spannung um den Wert $\frac{\pi}{2} $ [90°] vor und ist daher immer gegenläufig zum Strom in der Induktivität.

Phasenverschiebungswinkel

Mit Hilfe des Phasenverschiebungswinkels $\varphi $ kann die zeitliche Lage der Ströme in den Bauteilen zu ihrer Spannung bestimmt werden. Formal schreibt man:

$\varphi =  \varphi_u  - \varphi_i $

Für den Widerstand, die Induktivität und den Kondensator erhält man:

In der nächsten Abbildung entdeckst du den zeitlichen Verlauf der Leistungen bei der Belastung durch Widerstand, Induktivität und Kondensator.

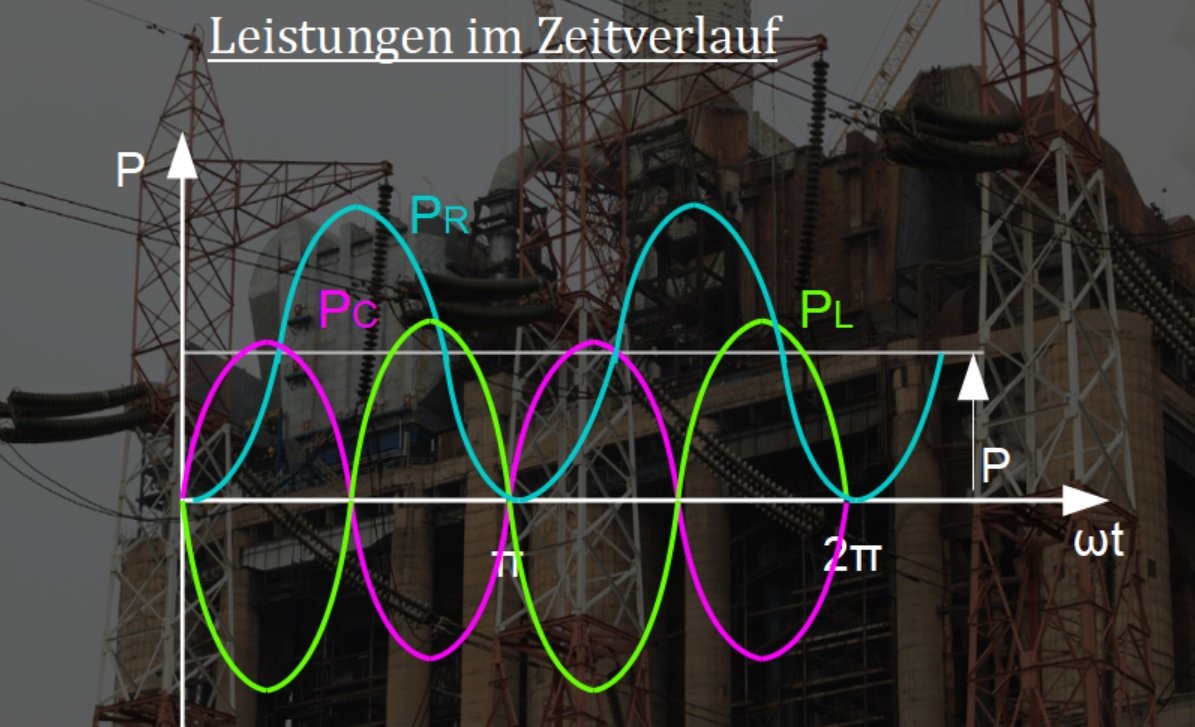

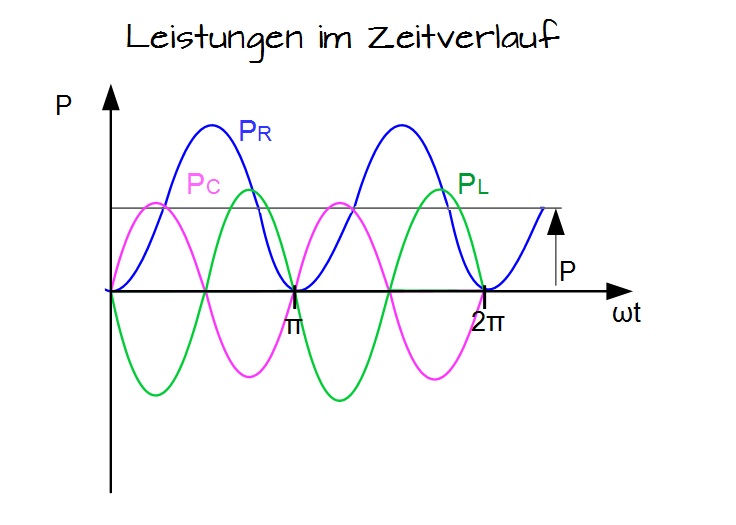

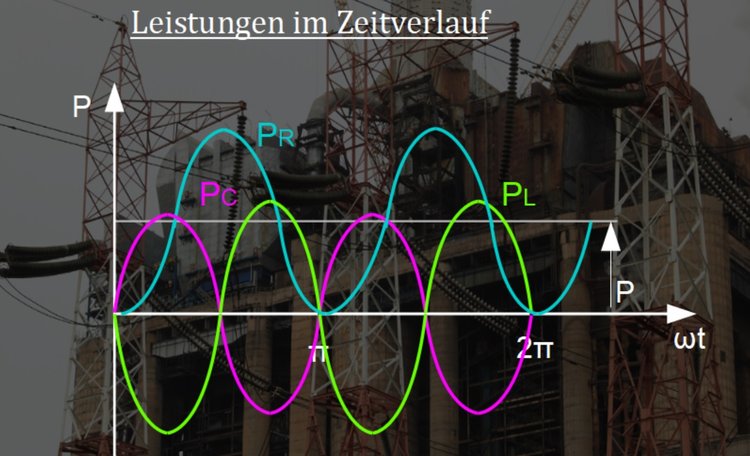

Leistungen im Zeitverlauf

Das Bild zeigt mit $ p = u \cdot i $ die momentanen Produkte von Spannung und Strom und somit die Augenblickleistung. Wie du bestimmt gemerkt hast, muss der gemittelte Wert des Widerstandes mehr als eine Periode umfassen, damit überhaupt ein von null abweichender Wert auftritt. Bei der Induktivität und dem Kondensator pendelt sich die Leistung mit dem Mittelwert null um die Zeitachse ein.
