In diesem Kurstext werden die grundlegenden Größen der Wechselstromtechnik eingeführt.

Arithmetischer Mittelwert

Der arithmetische Mittelwert gibt den mittleren Wert eines periodischen Stroms $ i(t) $ an und wird ausgedrückt durch

Merke

Arithmetischer Mittelwert $ \overline{i} = \frac{1}{T} \int^{t_0 + T}_{t_o} i(t)dt $ .

Periodendauer

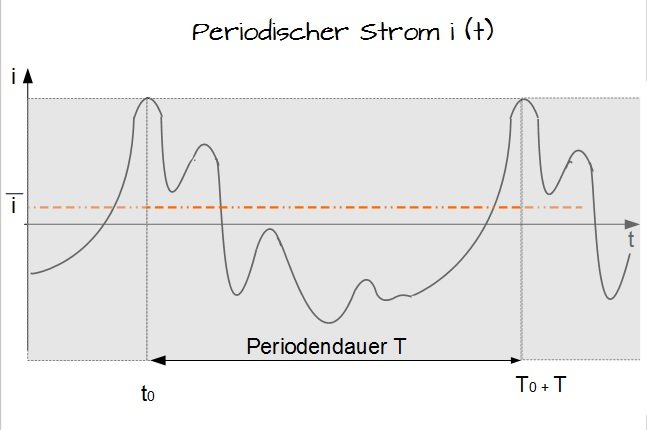

Als Periodendauer bezeichnet man die Zeitdauer T, nach der sich ein Vorgang in einer identischen Art wiederholt. Einen derartigen Vorgang sehen Sie in der nachfolgenden Abbildung.

Periodischer Strom
Periodischer Strom

Um diesem Strom $ i(t) $ beschreiben zu können, nutzt man eine periodische Zeitfunktion. Diese hat die Form

Merke

Periodische Zeitfunktion $ i(t + nT) = i(t) $

Mit $ T $ wird die Periodendauer und $ n $ die Anzahl der Wiederholungen [ganzzahlig] ausgedrückt.

Der Kehrwert der Periodendauer beschreibt die GrundFrequenz $ f $

Merke

Grundfrequenz $ f = \frac{1}{T} $

Die Grundfrequenz beschreibt wie häufig sich ein Vorgang in einer bestimmten Zeit wiederholt. Die Einheit in der die Grundfrequenz gemessen wird ist Hertz [1HZ].

Beispiel

Die Frequenz des europäischen Stromnetzes ist auf 50 Hz eingestellt. Eine grobe Abweichung von diesem Wert, ließe das Stromnetz in Europa zusammenbrechen. Daher muss diese Frequenz immer eingehalten werden.

Formal drückt sich die Einheit der Grundfrequenz durch

$\ 1 Hz = \frac{1}{s} $ aus.

Multipliziert man den Wert der Grundfrequenz $ f $ mit dem Faktor $ 2\pi $ so erhält man die Grundkreisfrequenz $\omega $.

Merke

Grundkreisfrequenz $\omega = 2 \cdot pi \cdot f $

Die Einheit in der die Grundkreisfrequenz angegeben wird ist $\ i^{-1} $

Maximalwert, Minimalwert und Spitze-Spitze-Wert

Wie wir bereits wissen, besteht jede Frequenz aus einer unzähligen Anzahl von Wiederholungen einer festgelegten Periode. Innerhalb dieser Perioden existiert ein Maximalwert und ein Minimalwert.

Der Maximalwert erhält den Zusatz $ i_{max}$ und der Minimalwert den Zusatz $ i_{min}$.

Aus der Differenz dieser beiden Wert lässt sich dann die Schwingungsbreite $ i_{ss} $ bestimmen. Häufig verwendet man dafür auch den Ausdruck Spitze-Spitze-Wert.

Merke

Schwingungsbreite $ i_{ss} = i_{max} - i_{min} $

Wichtig

Im nächsten Kurstext behandeln wir die Wechselgrößen der Wechselstromtechnik
Multiple-Choice
In welcher Einheit wird die Frequenz angegeben und welches Einheitskürzel wird verwendet?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.
